msPTI特性设计说明书

所属SIG组: mstt-sig
落入版本: MindStudio 26.1.0
设计人员: chenhao
日期: 2026.01.21

Copyright © 2022 openGauss Community

您对"本文档"的复制，使用，修改及分发受知识共享（Creative Commons）署名—相同方式共享4.0国际公共许可协议（以下简称"CC BY-SA 4.0"）的约束。 为了方便用户理解，您可以通过访问https://creativecommons.org/licenses/by-sa/4.0/了解CC BY-SA 4.0的概要 （但不是替代）。 CC BY-SA 4.0的完整协议内容您可以访问如下网址获取：https://creativecommons.org/licenses/by-sa/4.0/legalcode。

改版记录

日期 修订版本 修订描述 作者 审核
2026.01.21 1.0 初稿完成 chenhao

1.特性概述

msPTI工具（MindStudio Profiling Tools Interface）是MindStudio针对Ascend设备提出的一套Profiling API，用户可以通过msPTI构建针对NPU应用程序的工具，用于分析应用程序的性能。 msPTI为通用场景接口，使用msPTI API开发的Profiling分析工具可以在各种框架的推理训练场景生效。

1.1范围

msPTI主要包括以下功能：

  • Tracing（跟踪）：采集CANN应用程序执行过程中的时间戳和附加信息，涵盖CANN API调用、Kernel执行、内存拷贝、内存分配/释放、通信操作、用户自定义打点等。通过了解程序运行耗时，识别CANN代码的性能瓶颈。可以使用Activity API和Callback API收集Tracing信息。

  • Profiling（性能分析）：单独收集一个或一组Kernel的NPU性能指标，支撑计算与通信分析。

  • 关联分析：通过correlationId机制，将API调用下发与Kernel实际执行进行关联，支持1:N的关联关系。

  • 外部关联：通过Push/Pop栈机制，支持跨层级的调用链路关联分析。

  • 域级采集控制：通过Marker Domain机制，支持按域动态启停打点采集，减小不必要的性能开销。

  • Python Monitor封装：提供KernelMonitor、HcclMonitor、CommunicationMonitor、MstxMonitor等高层Python接口，快速接入Python训练/推理场景。

1.2特性需求列表

表1：特性需求列表

需求编号 需求名称 特性描述 备注
1 Activity API基础采集能力 支持使能/禁用多种Activity Kind的采集，通过异步缓冲区机制将Activity Record返回给用户 覆盖Kernel、API、Memory、Memcpy、Memset、Marker、HCCL、Communication等类型
2 CANN Runtime API接口采集能力 统计Runtime层级的接口调用及耗时统计能力 通过MSPTI_ACTIVITY_KIND_RUNTIME_API实现
3 Callback API订阅机制 用户可订阅Runtime Domain或HCCL Domain的回调，在API调用前后执行自定义逻辑 支持Domain粒度和Callback ID粒度订阅
4 关联分析能力 通过correlationId字段将API调用与Kernel执行、内存操作等活动记录关联 支持1:N关联关系
5 外部关联ID机制 通过Push/Pop栈语义，支持跨层级的调用链路关联分析 支持自定义外部API类型
6 Marker域级采集控制 支持按域名称动态启停用户自定义打点的采集 默认所有域为开启状态
7 Python Monitor封装 提供KernelMonitor、HcclMonitor、CommunicationMonitor、MstxMonitor等高层接口 基于C扩展实现，提供start/stop/set_buffer_size/flush_all等统一生命周期
8 MSTX集成能力 支持与MSTX（MindStudio Tools Extension）配合使用，在Callback中进行自定义打点 支持mstxMarkA、mstxDomainRangeStartA等接口
9 周期性/手动Flush机制 支持手动强制刷新和周期性刷新两种Activity Buffer刷新策略 msptiActivityFlushAll / msptiActivityFlushPeriod
10 HCCL通信数据采集 采集多卡通信场景下的HCCL操作记录，包括AllReduce、Broadcast、AllGather等 提供带宽、通信组名等信息

2.需求场景分析

2.1特性需求来源与价值概述

随着昇腾NPU在AI训练和推理场景中的广泛应用，开发者需要深入了解NPU应用的性能特征，定位性能瓶颈。msPTI作为MindStudio提供的Profiling API集合，填补了昇腾生态中缺少统一、开放的Profiling接口的空白，使开发者能够：

  1. 构建自定义Profiling工具：基于msPTI API开发针对特定场景的性能分析工具。
  2. 关联分析API与Kernel：通过correlationId机制建立API调用与实际硬件执行之间的关联。
  3. 低开销采集：异步缓冲区机制确保对业务代码的性能影响最小化。
  4. 多语言支持：同时提供C/Python两套接口，满足不同层级开发者的需求。

2.2特性场景分析

场景一：训练性能调优

触发条件：PyTorch/TensorFlow等框架在昇腾NPU上进行分布式训练时，需要分析各算子的执行耗时。

使用方式：

  • Python场景：使用KernelMonitor + CommunicationMonitor采集计算和通信耗时。
  • C/C++场景：使用Activity API使能KERNEL和API Kind，通过correlationId关联下发与执行。

场景二：推理延迟分析

触发条件：推理业务中单个请求的端到端延迟异常，需要定位瓶颈出现在哪个CANN API调用或Kernel执行阶段。

使用方式：使用Activity API采集RUNTIME_API、API、KERNEL等Kind，通过时间戳排序重建调用链。

场景三：通信效率分析

触发条件：多卡分布式训练中，通信开销占比过高，需要分析AllReduce等通信操作的耗时和带宽。

使用方式：使用Activity API使能HCCL Kind，或使用Python CommunicationMonitor采集通信算子数据。

场景四：自定义打点监控

触发条件：开发者需要在代码中的关键路径上插入自定义性能标记，精确测量特定代码段的耗时。

使用方式：使用MstxMonitor + torch_npu.npu.mstx（Python），或Callback API + mstxMarkA（C/C++）。

2.3特性影响分析

2.3.1硬件限制

产品类型 是否支持
Ascend 950 系列产品 √
Atlas A3 训练系列产品/Atlas A3 推理系列产品 √
Atlas A2 训练系列产品/Atlas A2 推理系列产品 √
Atlas 200I/500 A2 推理产品 √
Atlas 推理系列产品 ×
Atlas 训练系列产品 ×

2.3.2技术限制

限制项 说明
操作系统 Linux（不支持Windows）
编程语言 C / C++ / Python
依赖环境 CANN >= 8.5.0
架构 x86_64 / aarch64
Python版本 推荐3.10+
工具互斥 msPTI不可与其他性能数据采集工具同时使用

2.3.3性能影响

  • Activity API使能Kind后，采集逻辑在每个Activity发生时进行纳秒级的时间戳记录和缓冲区写入，对业务代码的性能影响在5%以内。
  • Callback API在每次API调用时触发函数回调，影响程度取决于回调函数的复杂度。
  • Python Monitor的回调涉及C扩展到Python层的类型转换，建议在回调中仅做轻量操作。

3.特性/功能实现原理

3.1目标

msPTI的目标是提供一套统一、高效、易用的Profiling API，使开发者能够：

  1. 零成本集成：通过LD_PRELOAD机制注入，无需修改业务代码即可启用采集。
  2. 按需采集：支持按Activity Kind、按Domain、按Callback ID精细化控制采集范围。
  3. 异步低开销：通过Activity Buffer异步机制，将采集开销控制在纳秒级。
  4. 多语言覆盖：同时提供C API和Python API，满足系统层和应用层的不同需求。

3.2总体方案

架构分层

msPTI整体架构分为以下三层：

┌────────────────────────────────────────────────────────┐
│                     Python 应用层                        │
│  KernelMonitor / HcclMonitor / MstxMonitor / CommMonitor│
├────────────────────────────────────────────────────────┤
│                 Python 扩展绑定层                        │
│         mspti/csrc (C扩展 + Adapter + Stub)              │
├────────────────────────────────────────────────────────┤
│                  C/C++ 核心层                             │
│  ┌──────────┐  ┌──────────┐  ┌────────────────────────┐ │
│  │  Activity │  │  Callback │  │  Common (ThreadPool,   │ │
│  │   Engine  │  │  Manager  │  │  Queue, Logger, ...)   │ │
│  └──────────┘  └──────────┘  └────────────────────────┘ │
│  ┌─────────────────────────────────────────────────────┐ │
│  │              CANN / HCCL / MSTX 底层                  │ │
│  └─────────────────────────────────────────────────────┘ │
└────────────────────────────────────────────────────────┘

核心模块说明

模块 路径 职责
Activity Engine csrc/activity/ Activity数据采集、缓冲区管理、记录解析。通过LD_PRELOAD注入到CANN Runtime中，在关键路径上插桩采集。
Callback Manager csrc/callback/ 回调订阅管理、Domain分发、Callback ID路由。维护订阅者列表，在API入口/出口触发回调。
Common基础库 csrc/common/ 线程池、队列、日志、适配层等公共基础设施。
C API头文件 csrc/include/ 对外暴露的C接口声明，包括Activity API和Callback API的所有枚举、结构体、函数声明。
Python扩展绑定 mspti/csrc/ 将C API封装为Python可调用的扩展模块，处理类型转换和错误码映射。
Python Monitor mspti/monitor/ KernelMonitor、HcclMonitor、MstxMonitor、CommunicationMonitor等高层封装。

数据流

用户业务代码
    │
    ├── 调用CANN API (如 aclrtLaunchKernel)
    │       │
    │       ├── [Callback API路径]
    │       │   ├── msPTI触发 MSPTI_API_ENTER 回调
    │       │   ├── 用户自定义回调函数执行
    │       │   ├── CANN Runtime执行实际操作
    │       │   └── msPTI触发 MSPTI_API_EXIT 回调
    │       │
    │       └── [Activity API路径]
    │           ├── msPTI记录API Activity (correlationId=N)
    │           ├── CANN Runtime下发Kernel到NPU
    │           ├── msPTI记录Kernel Activity (correlationId=N)
    │           ├── 数据写入Activity Buffer
    │           └── 缓冲区满或Flush时触发CompleteFunc回调
    │
    └── Activity Buffer管理
        ├── RequestFunc: 申请空缓冲区
        ├── msPTI填充数据
        └── CompleteFunc: 返回满缓冲区供用户消费

design_image

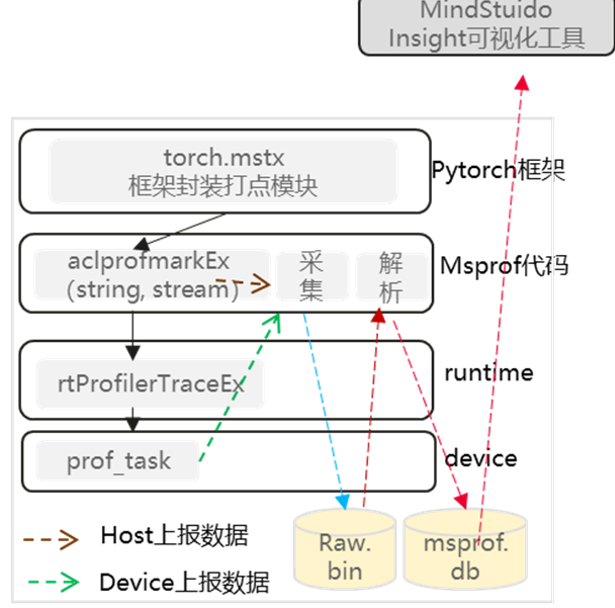

图1：msPTI方案总体实现原理图

4. Activity API 详细设计

4.1设计思路

Activity API是msPTI的核心数据采集接口。整体设计围绕以下原则展开：

  1. 异步解耦：通过Activity Buffer机制将数据采集与消费解耦，msPTI负责写入，用户负责消费。
  2. 类型化记录：每种Activity类型对应独立的C结构体，通过kind字段进行运行时类型识别。
  3. 轻量插桩：通过LD_PRELOAD机制在CANN Runtime关键路径上进行插桩，采集时间戳和元数据。
  4. 用户控制：缓冲区由用户分配和管理，msPTI仅负责填充数据，用户可控制内存使用量。

核心工作机制

┌──────────┐   RequestFunc    ┌──────────────┐
│ 用户代码  │ ◄────────────── │    msPTI     │
│ (消费者)  │                 │  (生产者)    │
│          │ ──────────────► │              │
│          │   CompleteFunc  │              │
└──────────┘                 └──────────────┘
  1. msPTI内部检测到Activity发生时，调用用户注册的RequestFunc申请空缓冲区。
  2. msPTI将Activity Record序列化写入缓冲区。
  3. 缓冲区填满或用户调用Flush时，msPTI调用CompleteFunc将满缓冲区返回给用户。
  4. 用户在CompleteFunc中通过msptiActivityGetNextRecord遍历解析记录。
  5. 用户消费完毕后，可通过RequestFunc将空缓冲区归还msPTI复用。

Enable/Disable机制

所有Activity Kind默认关闭。msptiActivityEnable/msptiActivityDisable通过设置内部标志位控制采集开关。使能后，msPTI在CANN Runtime的对应路径上注册插桩点，开始采集。

msptiActivityEnable(KIND_KERNEL)
  → 设置内部flags[MSPTI_ACTIVITY_KIND_KERNEL] = true
  → 在Kernel Launch路径上安装采集钩子
  → 后续每次Kernel执行时记录 msptiActivityKernel

4.2约束条件

约束项 说明
单订阅者 msPTI同一时刻仅支持一个Callback订阅者
缓冲区生命周期 缓冲区在CompleteFunc返回后由用户负责释放或归还
线程安全 msPTI内部保证线程安全的缓冲区写入，用户需自行保证回调的线程安全
工具互斥 msPTI不可与其他性能采集工具同时使用

4.3详细实现

4.3.1 Activity Buffer生命周期

┌──────────┐          ┌──────────────┐          ┌──────────┐
│  User    │          │    msPTI     │          │  CANN    │
│  Code    │          │              │          │ Runtime  │
└────┬─────┘          └──────┬───────┘          └────┬─────┘
     │                       │                       │
     │ msptiActivityRegister │                       │
     │ Callbacks(req, comp)  │                       │
     │◄──────────────────────│                       │
     │                       │                       │
     │       业务代码执行     │                       │
     │──────────────────────►│                       │
     │                       │    API调用             │
     │                       │──────────────────────►│
     │                       │                       │
     │                       │◄─── Kernel下发 ───────│
     │                       │                       │
     │     RequestFunc       │                       │
     │◄──────────────────────│                       │
     │  (分配/归还缓冲区)    │                       │
     │──────────────────────►│                       │
     │                       │  写入Activity Record  │
     │                       │                       │
     │     CompleteFunc      │                       │
     │◄──────────────────────│                       │
     │  (消费缓冲区数据)     │                       │
     │                       │                       │
     │  msptiActivityGetNext │                       │
     │  Record(遍历记录)     │                       │
     │                       │                       │

4.3.2 记录生成流程

Activity发生（如Kernel执行完成）
  → msPTI获取当前时间戳（纳秒级）
  → 从内部Buffer池获取或通过RequestFunc申请缓冲区
  → 构造对应类型的Activity Record（如msptiActivityKernel）
  → 写入缓冲区
  → 检查缓冲区是否达到阈值
    ├── 未满：继续等待后续Activity
    └── 已满或Flush触发：调用CompleteFunc返回

4.3.3 Correlation机制

每个Activity Record携带correlationId字段，该字段在API调用下发时生成，并传递给由此API触发的所有Kernel、Memcpy等活动记录。用户可通过该字段建立API调用与硬件执行之间的关联。

API调用 (correlationId=1001) → Kernel执行 (correlationId=1001)
                            → Memcpy执行 (correlationId=1001)

API调用 (correlationId=1002) → Kernel-A (correlationId=1002)
                            → Kernel-B (correlationId=1002)  // 1:N关系

4.3.4 外部关联机制

外部关联ID通过栈语义实现跨层关联：

Push(INIT, 0x1)   → 进入初始化阶段
  Push(SUB_INIT, 0x2) → 进入子阶段
  Pop(SUB_INIT)       → 离开子阶段
Pop(INIT, &id)    → 离开初始化阶段，id=0x1

不同msptiExternalCorrelationKind的栈相互独立，支持嵌套使用。

4.4子系统间接口

4.4.1 Activity API 函数接口

函数 分类 说明
msptiActivityRegisterCallbacks 生命周期 注册缓冲区Request/Complete回调
msptiActivityEnable 采集控制 使能指定Kind的采集
msptiActivityDisable 采集控制 禁用指定Kind的采集
msptiActivityIsEnabled 采集控制 查询指定Kind是否已使能
msptiActivityGetNextRecord 数据读取 遍历缓冲区中的Activity Record
msptiActivityFlushAll 缓冲刷新 强制刷新所有缓冲区
msptiActivityFlushPeriod 缓冲刷新 设置周期性缓冲刷新间隔
msptiActivityPushExternalCorrelationId 外部关联 推送外部关联ID
msptiActivityPopExternalCorrelationId 外部关联 弹出外部关联ID
msptiActivityEnableMarkerDomain 域控制 开启指定域的Marker采集
msptiActivityDisableMarkerDomain 域控制 关闭指定域的Marker采集

4.4.2 Callback API 函数接口

函数 分类 说明
msptiSubscribe 生命周期 注册回调订阅者
msptiUnsubscribe 生命周期 注销回调订阅者
msptiEnableCallback 采集控制 使能/禁用特定Callback ID
msptiEnableDomain 采集控制 使能/禁用整个Domain

4.4.3 Python API 接口

Monitor 方法 说明
BaseMonitor start_monitor() 启动底层采集引擎
BaseMonitor stop_monitor() 停止底层采集引擎并Flush
BaseMonitor flush_all() 手动刷新缓冲区
BaseMonitor set_buffer_size(size) 设置缓冲区大小（MB）
KernelMonitor start(cb) 启动Kernel数据采集，注册回调
KernelMonitor stop() 停止Kernel数据采集
HcclMonitor start(cb) 启动HCCL数据采集，注册回调
HcclMonitor stop() 停止HCCL数据采集
CommunicationMonitor start(cb) 启动通信算子采集，注册回调
CommunicationMonitor stop() 停止通信算子采集
MstxMonitor start(mark_cb, range_cb) 启动打点采集，注册瞬时和范围回调
MstxMonitor stop() 停止打点采集
MstxMonitor enable_domain(name) 开启指定域的打点采集
MstxMonitor disable_domain(name) 关闭指定域的打点采集

4.4.4 Activity Kind 枚举

Kind 值 对应数据结构 说明
MSPTI_ACTIVITY_KIND_MARKER 1 msptiActivityMarker 用户自定义打点（瞬时/范围/设备标记）
MSPTI_ACTIVITY_KIND_KERNEL 2 msptiActivityKernel NPU Kernel执行记录
MSPTI_ACTIVITY_KIND_API 3 msptiActivityApi CANN API调用记录
MSPTI_ACTIVITY_KIND_HCCL 4 msptiActivityHccl HCCL通信操作记录
MSPTI_ACTIVITY_KIND_MEMORY 5 msptiActivityMemory 内存分配/释放记录
MSPTI_ACTIVITY_KIND_MEMSET 6 msptiActivityMemset 内存设置记录
MSPTI_ACTIVITY_KIND_MEMCPY 7 msptiActivityMemcpy 内存拷贝记录
MSPTI_ACTIVITY_KIND_EXTERNAL_CORRELATION 8 msptiActivityExternalCorrelation 外部关联记录
MSPTI_ACTIVITY_KIND_COMMUNICATION 9 msptiActivityCommunication 通信算子记录
MSPTI_ACTIVITY_KIND_ACL_API 10 — ACL级API调用
MSPTI_ACTIVITY_KIND_NODE_API 11 — Node级API调用
MSPTI_ACTIVITY_KIND_RUNTIME_API 12 — Runtime级API调用

4.4.5 Callback Domain 枚举

Domain 值 说明
MSPTI_CB_DOMAIN_RUNTIME 1 Runtime API回调域，覆盖设备管理、流管理、Kernel Launch、内存操作等
MSPTI_CB_DOMAIN_HCCL 2 HCCL通信回调域，覆盖AllReduce、Broadcast、AllGather等通信操作

4.5子系统详细设计

4.5.1 C/C++核心层

csrc/目录下的核心模块按功能划分：

Activity模块 (csrc/activity/)：

  • 实现Activity Kind的Enable/Disable状态管理。
  • 通过内部插桩点捕获CANN Runtime中的Activity事件。
  • 管理Activity Buffer的分配、写入、Flush生命周期。
  • 在CompleteFunc中调用用户注册的回调。

Callback模块 (csrc/callback/)：

  • 管理订阅者列表（当前仅支持单订阅者）。
  • 维护Domain和Callback ID的Enable/Disable状态。
  • 在API入口/出口检测到使能的Domain或ID时，调用用户回调函数。
  • 传递包含函数名、参数、返回值、correlationId等信息的msptiCallbackData。

Common模块 (csrc/common/)：

  • 提供线程池、无锁队列等并发基础设施。
  • 提供日志、错误码映射等工具函数。
  • 提供适配层，屏蔽不同CANN版本的接口差异。

4.5.2 Python扩展绑定层

mspti/csrc/目录实现Python到C的扩展绑定：

  • Adapter：C++封装层，将C API包装为C++类和方法，简化Python扩展的调用。
  • Stub：动态库加载器，通过dlopen加载libmspti.so，实现运行时符号解析。
  • BufferPool：Activity Buffer的内存池管理，减少频繁的malloc/free。

mspti/monitor/目录实现各Monitor类：

BaseMonitor (抽象基类)
  ├── start_monitor() / stop_monitor() / flush_all() / set_buffer_size()
  │
  ├── KernelMonitor
  │     start(cb) → start_monitor() + register_cb()
  │     stop() → stop_monitor() + unregister_cb()
  │
  ├── HcclMonitor (同KernelMonitor模式)
  │
  ├── CommunicationMonitor (同KernelMonitor模式)
  │
  └── MstxMonitor
        start(mark_cb, range_cb)
        stop()
        enable_domain(name) / disable_domain(name)
        ├── 内部维护MarkerData字典
        └── 自动组装Start/End标记为RangeMarkerData

4.5.3 MSTX集成

msPTI与MSTX（MindStudio Tools Extension）的集成体现在：

  • Callback + MSTX：在Callback中调用mstxMarkA打点，同时使能Activity API采集MARKER和KERNEL数据。
  • 域控制：通过msptiActivityEnableMarkerDomain/msptiActivityDisableMarkerDomain控制MSTX域的采集开关。

4.6DFX属性设计

4.6.1性能设计

操作 性能特征 优化措施
Activity Kind使能/禁用 O(1)，仅设置标志位 位图存储，原子操作
Activity Record写入 纳秒级内存写入 预分配缓冲区，避免运行时内存分配
RequestFunc回调 取决于用户实现 建议使用预分配缓冲区或缓存复用
CompleteFunc回调 取决于用户处理逻辑 建议仅做数据入队，避免I/O
Callback触发 函数调用开销 通过Domain/ID两级过滤减少不必要的回调
Python Monitor C→Python类型转换开销 在回调中仅做轻量操作，使用消费者线程

实测结论：在典型训练场景下，使能KERNEL + API两个Kind时，对训练吞吐的影响在3%~5%以内。

4.6.2升级与扩容设计

版本升级：

  • msPTI以run包形式发布，升级时自动卸载旧版本并安装新版本。
  • 版本号与CANN版本配套，需关注版本兼容性（参见《版本说明》）。
  • API保持向后兼容，新增Activity Kind通过枚举扩展实现，不影响已有接口。

扩容设计：

  • 多卡场景下，msPTI在每个进程中独立运行，互不干扰。
  • Activity Buffer按进程管理，不涉及跨进程数据共享。
  • Python Monitor通过torchrun启动的多进程各自创建独立的Monitor实例。

4.6.3异常处理设计

异常场景 处理方式 用户提示
缓冲区不足 msPTI通过RequestFunc申请新缓冲区，若用户返回NULL则丢弃后续记录 日志警告buffer request failed
设备离线 返回MSPTI_ERROR_DEVICE_OFFLINE 建议检查npu-smi状态
未设置LD_PRELOAD 返回MSPTI_ERROR_WITHOUT_LD_PRELOAD 提示export LD_PRELOAD=...
重复订阅 返回MSPTI_ERROR_MULTIPLE_SUBSCRIBERS_NOT_SUPPORTED 提示单订阅者限制
无效参数 返回MSPTI_ERROR_INVALID_PARAMETER 打印参数错误详情
内存分配失败 回调中返回NULL，msPTI丢弃记录 建议增大缓冲区或减少并发

4.6.4资源管理相关设计

内存管理：

  • Activity Buffer由用户提供和管理，msPTI仅负责填充数据。
  • 缓冲区大小由用户在RequestFunc中指定，建议8~64 MB。
  • Python Monitor通过set_buffer_size()设置，上限256 MB。

线程安全：

  • msPTI内部保证缓冲区写入的线程安全性。
  • 用户注册的回调函数可能被多个线程并发调用，用户需保证回调的线程安全。
  • Python Monitor的回调在C扩展线程中执行，用户回调应避免耗时操作。

资源释放：

  • 采集结束时调用msptiActivityFlushAll确保所有数据已返回。
  • Python Monitor的stop()内部自动调用Flush。
  • 缓冲区内存由用户在CompleteFunc中释放或复用。

4.6.5小型化设计

版本裁剪：

  • run包按架构（x86_64 / aarch64）分别构建，不包含无关架构的二进制。
  • Python whl包按Python版本分别构建。
  • 静态链接第三方依赖，减少运行时依赖项。

功能裁剪：

  • Activity Kind按需使能，未使能的Kind不会产生任何采集开销。
  • Callback按Domain/ID粒度使能，未使能的API不会触发回调。
  • Marker域可按名称独立控制，关闭的域不产生打点数据。

4.6.6 可测试性设计

单元测试：

  • 基于Google Test框架，覆盖核心模块的各个功能点。
  • 通过MockCpp模拟CANN Runtime行为，实现无硬件环境下的测试。
  • 典型测试目标：activity_utest、callback_utest、mspti_adapter_utest、activity_buffer_pool_utest。

系统测试：

  • 基于脚本的自动化测试，在真实NPU硬件上验证样例的完整流程。
  • 覆盖单卡训练、多卡通信、自定义打点等场景。

覆盖率：

  • 通过scripts/generate_coverage_cpp.sh生成C++覆盖率报告。
  • 支持增量覆盖率比较（bash scripts/generate_coverage_cpp.sh diff）。

4.6.7 安全设计

4.6.7.1 安全设计确认

安全属性 检查项 检查项详细说明 是否涉及 是否满足
访问通道控制 是否新增侦听端口 新增侦听端口需刷新通信矩阵 否
访问通道控制 是否新增进程或组件间通信 新增进程或组件间通信刷新通信矩阵 否
访问通道控制 是否新增认证方式 新增认证方式需刷新通信矩阵及产品文档 否
权限控制 是否涉及创建文件或目录 创建文件或目录须显式指定文件或目录的访问权限 否
权限控制 账号权限是否满足“权限最小化原则” 系统中各账号应赋予最小权限 否
权限控制 是否存在用户权限提升 禁止出现用户非法权限提升 否
未公开接口 是否新增GUC参数 新增GUC参数需刷新产品文档 否
未公开接口 是否新增或修改函数、视图、系统表 新增或修改函数、视图、系统表需刷新产品文档，考虑权限控制 否
未公开接口 是否新增SQL语法 新增SQL语法需刷新产品文档，支持记录审计日志 否
未公开接口 是否新增内部工具 新增内部工具需刷新产品文档 否
未公开接口 脚本中是否存在注释代码 Shell/Python等解释性语言禁止注释代码，注释代码需要删除 否
未公开接口 是否存在隐藏命令、参数、端口等接入方式 对于现网维护期间不会使用的命令/参数、端口等接入方式（包括但不限于产品的生产、调测、维护用途），必须删除（如通过编译宏） 否
未公开接口 系统是否存在隐藏后门 禁止系统预留任何的未公开账号，所有账号必须可被系统管理，并在资料中予以说明 否
未公开接口 禁止提供破解类、网络嗅探类工具 1、禁止提供可修改任意用户口令、具有"口令破解能力"的功能或工具。2、禁止保留tcpdump、gdb、strace等调试工具，由于业务需要必须保留的，需要进行严格的访问控制。 否
敏感数据保护 认证凭据不允许明文存储 认证凭据（如口令/私钥等）不允许明文存储在系统中 否
敏感数据保护 密钥不能硬编码 禁止口令和密钥硬编码 否
敏感数据保护 是否明文打印敏感信息 禁止打印明文敏感信息（口令/私钥/预共享密钥） 否
敏感数据保护 是否明文回显口令 禁止明文回显口令 否
敏感数据保护 是否使用缺省口令 禁止使用第三方和开源软件的缺省口令 否
敏感数据保护 是否将密码明文存储在配置文件中 明文密码不允许写入配置文件 否
敏感数据保护 是否使用不安全的加密算法 禁止使用私有的或业界已知不安全的加密算法 否
敏感数据保护 敏感信息是否使用安全传输通道 在非信任网络之间进行敏感信息传输须采用安全传输通道 否
敏感数据保护 内存中敏感信息使用后是否销毁 内存中的口令或密钥等信息使用完毕后立即清0 否
敏感数据保护 随机数是否为安全随机数 密码算法中使用到的随机数必须是密码学意义上的安全随机数 否
敏感数据保护 资料中是否存在不安全的示例 资料中的示例需要是安全的，对用户进行正确的引导 否
认证 是否提供认证机制 新系统需要提供认证机制并缺省开启 否
认证 认证是否在服务端进行 认证处理过程需要在服务端进行 否
认证 认证失败后服务端是否返回有效信息 认证失败后，服务端返回信息不能提供详细的错误原因提示 否
外部参数校验 是否对外部输入进行合法性校验 使用外部输入数据可能导致系统出现死循环、缓冲区溢出、内存越界、拒绝服务等 是 是
三方件引入 是否新引入三方组件 新增三方组件需通过安全扫描 否

4.6.7.2 敏感数据分析

1. 敏感数据清单

不涉及敏感数据

2. 敏感操作检查

无敏感操作，不涉及敏感数据

4.6.7.3 设计实现

公开接口声明：

  • msPTI的正式对外接口为Python API，C API暴露的接口为内部使用，不建议用户直接调用。
  • 所有对外接口均已在文档中公开，未公开的源码接口不应被外部调用。

权限控制：

  • 建议使用普通用户权限安装和执行，禁止root账户操作。
  • 执行用户的umask值应大于等于0027。
  • 目录权限建议750，程序文件权限建议550。

外部输入校验：

  • 所有对外接口的输入参数均进行合法性校验。
  • Buffer指针、Domain枚举、Callback ID等参数在校验不通过时返回MSPTI_ERROR_INVALID_PARAMETER。
  • Marker域名称为字符串输入，在校验时检查是否为NULL。

4.7系统外部接口

4.7.1 C API依赖

  • 头文件：${INSTALL_DIR}/include/mspti/（含mspti.h、mspti_activity.h、mspti_callback.h、mspti_cbid.h、mspti_result.h）
  • 库文件：${INSTALL_DIR}/lib64/libmspti.so
  • 编译依赖：C++14、CMake 3.14+
  • 运行时依赖：CANN >= 8.5.0、libpthread、libdl

4.7.2 Python API依赖

  • 安装方式：pip install mspti（集成于CANN whl包中）
  • 运行时依赖：Python 3.8+、CANN环境
  • 可选依赖：PyTorch + torch_npu（Python Monitor样例需要）

4.7.3 集成方式

C/C++集成：

# 编译
g++ -std=c++14 -I${ASCEND_HOME_PATH}/include -c your_code.cpp
# 链接
g++ -o your_app your_code.o -L${ASCEND_HOME_PATH}/lib64 -lmspti
# 运行
export LD_PRELOAD=${ASCEND_HOME_PATH}/lib64/libmspti.so
./your_app

Python集成：

export LD_PRELOAD=${ASCEND_HOME_PATH}/lib64/libmspti.so
python your_script.py

5.数据结构设计

5.1 Activity Record 结构体

所有Activity Record以基础结构体msptiActivity开头，包含kind字段标识类型，用户可通过kind值将指针转换为对应的具体结构体。

5.1.1 基础结构

typedef struct {
    msptiActivityKind kind;  // 活动类型，用于运行时类型识别
} msptiActivity;

5.1.2 ActivityKernel（Kernel执行记录）

记录NPU上Kernel的启动、执行和完成时间。

typedef struct {
    msptiActivityKind kind;                    // 固定为 MSPTI_ACTIVITY_KIND_KERNEL
    uint64_t start;                            // Kernel开始执行时间戳（ns）
    uint64_t end;                              // Kernel结束执行时间戳（ns）
    struct { uint32_t deviceId; uint32_t streamId; } ds;  // 设备和流标识
    uint64_t correlationId;                    // 关联ID，用于关联API调用
    const char *type;                          // Kernel类型（如"AI_CORE"）
    const char *name;                          // Kernel名称（如"MatMul_xxxx"）
} msptiActivityKernel;

字段说明：

  • start/end：NPU硬件时间戳，精度为纳秒级。
  • ds.deviceId：执行该Kernel的NPU设备ID。
  • ds.streamId：执行该Kernel的Stream ID。
  • correlationId：与下发该Kernel的API调用共享相同的ID值，用于关联分析。
  • type：标识Kernel执行的计算单元类型（如AI Core、AI CPU等）。
  • name：Kernel的完整名称，包含算子类型和参数信息。

5.1.3 ActivityApi（API调用记录）

记录CANN Runtime API的调用耗时。

typedef struct {
    msptiActivityKind kind;                    // 固定为 MSPTI_ACTIVITY_KIND_API
    uint64_t start;                            // API开始执行时间戳（ns）
    uint64_t end;                              // API执行结束时间戳（ns）
    struct { uint32_t processId; uint32_t threadId; } pt;  // 进程和线程标识
    uint64_t correlationId;                    // 关联ID
    const char *name;                          // API名称（如"aclrtLaunchKernel"）
} msptiActivityApi;

字段说明：

  • pt.processId：调用该API的进程ID。
  • pt.threadId：调用该API的线程ID。
  • correlationId：该API调用产生的关联ID，下发给由此API触发的Kernel和内存操作。
  • name：API函数名，可直接映射到CANN Runtime API。

5.1.4 ActivityMemory（内存操作记录）

记录内存的分配和释放操作。

typedef struct {
    msptiActivityKind kind;                    // 固定为 MSPTI_ACTIVITY_KIND_MEMORY
    msptiActivityMemoryOperationType memoryOperationType;  // 操作类型：ALLOCATION / RELEASE
    msptiActivityMemoryKind memoryKind;        // 内存类型：DEVICE
    uint64_t correlationId;                    // 关联ID
    uint64_t start;                            // 操作开始时间戳（ns）
    uint64_t end;                              // 操作结束时间戳（ns）
    uint64_t address;                          // 内存地址
    uint64_t bytes;                            // 内存大小（字节）
    uint32_t processId;                        // 进程ID
    uint32_t deviceId;                         // 设备ID
    uint32_t streamId;                         // 流ID
} msptiActivityMemory;

5.1.5 ActivityMemcpy（内存拷贝记录）

记录Host与Device之间的内存拷贝操作。

typedef struct {
    msptiActivityKind kind;                    // 固定为 MSPTI_ACTIVITY_KIND_MEMCPY
    msptiActivityMemcpyKind copyKind;          // 拷贝方向：HTOD / DTOH / DTOD 等
    uint64_t bytes;                            // 拷贝字节数
    uint64_t start;                            // 开始时间戳（ns）
    uint64_t end;                              // 结束时间戳（ns）
    uint32_t deviceId;                         // 设备ID
    uint32_t streamId;                         // 流ID
    uint64_t correlationId;                    // 关联ID
    uint8_t isAsync;                           // 是否异步拷贝
} msptiActivityMemcpy;

copyKind枚举：

  • MSPTI_ACTIVITY_MEMCPY_KIND_HTOH：Host到Host
  • MSPTI_ACTIVITY_MEMCPY_KIND_HTOD：Host到Device
  • MSPTI_ACTIVITY_MEMCPY_KIND_DTOH：Device到Host
  • MSPTI_ACTIVITY_MEMCPY_KIND_DTOD：Device到Device

5.1.6 ActivityMemset（内存设置记录）

typedef struct {
    msptiActivityKind kind;                    // 固定为 MSPTI_ACTIVITY_KIND_MEMSET
    uint32_t value;                            // 设置的值
    uint64_t bytes;                            // 设置的字节数
    uint64_t start;                            // 开始时间戳（ns）
    uint64_t end;                              // 结束时间戳（ns）
    uint32_t deviceId;                         // 设备ID
    uint32_t streamId;                         // 流ID
    uint64_t correlationId;                    // 关联ID
    uint8_t isAsync;                           // 是否异步
} msptiActivityMemset;

5.1.7 ActivityMarker（用户打点记录）

记录通过MSTX API插入的用户自定义标记，支持瞬时标记和范围标记。

typedef struct {
    msptiActivityKind kind;                    // 固定为 MSPTI_ACTIVITY_KIND_MARKER
    msptiActivityFlag flag;                    // 打点类型标志
    msptiActivitySourceKind sourceKind;        // 数据来源（Host/Device）
    uint64_t timestamp;                        // 时间戳（ns）
    uint64_t id;                               // 标记ID
    msptiObjectId objectId;                    // 对象标识（进程/线程/设备/流）
    const char *name;                          // 标记名称
    const char *domain;                        // 所属域名称
} msptiActivityMarker;

flag枚举：

  • MSPTI_ACTIVITY_FLAG_MARKER_INSTANTANEOUS：纯Host瞬时标记
  • MSPTI_ACTIVITY_FLAG_MARKER_START：Host范围开始标记
  • MSPTI_ACTIVITY_FLAG_MARKER_END：Host范围结束标记
  • MSPTI_ACTIVITY_FLAG_MARKER_INSTANTANEOUS_WITH_DEVICE：含Device的瞬时标记
  • MSPTI_ACTIVITY_FLAG_MARKER_START_WITH_DEVICE：含Device的范围开始
  • MSPTI_ACTIVITY_FLAG_MARKER_END_WITH_DEVICE：含Device的范围结束

5.1.8 ActivityHccl（HCCL通信记录）

记录HCCL集合通信操作的执行信息。

typedef struct {
    msptiActivityKind kind;                    // 固定为 MSPTI_ACTIVITY_KIND_HCCL
    uint64_t start;                            // 开始时间戳（ns）
    uint64_t end;                              // 结束时间戳（ns）
    struct { uint32_t deviceId; uint32_t streamId; } ds;  // 设备和流标识
    double bandWidth;                          // 通信带宽（GB/s）
    const char *name;                          // 通信算子名（如"AllReduce"）
    const char *commName;                      // 通信组名
} msptiActivityHccl;

5.1.9 ActivityCommunication（通信算子记录）

记录通信算子的详细信息，包括数据类型、算法类型等。

typedef struct {
    msptiActivityKind kind;                    // 固定为 MSPTI_ACTIVITY_KIND_COMMUNICATION
    msptiCommunicationDataType dataType;       // 通信数据类型
    uint64_t count;                            // 数据计数
    struct { uint32_t deviceId; uint32_t streamId; } ds;
    uint64_t start;                            // 开始时间戳（ns）
    uint64_t end;                              // 结束时间戳（ns）
    const char *algType;                       // 通信算法类型
    const char *name;                          // 算子名
    const char *commName;                      // 通信组名
    uint64_t correlationId;                    // 关联ID
} msptiActivityCommunication;

5.1.10 ActivityExternalCorrelation（外部关联记录）

记录外部关联ID与内部correlationId的映射关系。

typedef struct {
    msptiActivityKind kind;                    // 固定为 MSPTI_ACTIVITY_KIND_EXTERNAL_CORRELATION
    msptiExternalCorrelationKind externalKind; // 外部API类型
    uint64_t externalId;                       // 外部关联ID（用户自定义）
    uint64_t correlationId;                    // 内部关联ID（由msPTI生成）
} msptiActivityExternalCorrelation;

5.2 Callback 数据结构

5.2.1 msptiCallbackData

typedef struct {
    msptiApiCallbackSite callbackSite;         // 回调点（ENTER / EXIT）
    const char *functionName;                  // API函数名
    const void *functionParams;                // API函数参数指针
    const void *functionReturnValue;           // 返回值指针（仅EXIT有效）
    const char *symbolName;                    // Kernel符号名（仅Launch类有效）
    uint64_t correlationId;                    // 关联ID
    uint64_t reserved1;                        // 保留
    uint64_t reserved2;                        // 保留
    uint64_t *correlationData;                 // ENTER/EXIT共享数据
} msptiCallbackData;

5.2.2 msptiObjectId

typedef union {
    struct { uint32_t processId; uint32_t threadId; } pt;  // 进程/线程标识
    struct { uint32_t deviceId; uint32_t streamId; } ds;    // 设备/流标识
} msptiObjectId;

5.3 枚举定义汇总

msptiResult（错误码）

枚举值 数值 说明
MSPTI_SUCCESS 0 成功
MSPTI_ERROR_INVALID_PARAMETER 1 无效参数
MSPTI_ERROR_MULTIPLE_SUBSCRIBERS_NOT_SUPPORTED 2 不允许多个订阅者
MSPTI_ERROR_MAX_LIMIT_REACHED 3 已达到最大限制
MSPTI_ERROR_DEVICE_OFFLINE 4 设备离线
MSPTI_ERROR_QUEUE_EMPTY 5 队列为空
MSPTI_ERROR_WITHOUT_LD_PRELOAD 6 未设置LD_PRELOAD
MSPTI_ERROR_INNER 999 内部错误

Callback ID

Runtime Domain Callback ID：定义在msptiCallbackIdRuntime枚举中，值范围1~36，涵盖设备管理（1~3）、上下文管理（4~6）、流管理（7~9）、Kernel启动（10~14）、内存管理（15~21）、数据拷贝（22~26）、内存设置（27~28）等。

HCCL Domain Callback ID：定义在msptiCallbackIdHccl枚举中，值范围1~13，涵盖AllReduce（1）、Broadcast（2）、AllGather（3）、ReduceScatter（4）、Reduce（5）、AllToAll（6~7）、Barrier（8）、Scatter（9）、Send/Recv（10~12）等。

Activity Flag

Marker标记的6种标志位，使用位域组合。前3个为纯Host标记，后3个为含Device的标记。

Communication Data Type

支持17种通信数据类型，覆盖INT8/16/32/64/128、UINT8/16/32/64、FP16/32/64、BFP16、HIF8、FP8E4M3/FP8E5M2/FP8E8M0等。

5.4 Python数据类型映射

Python API将C结构体封装为Python数据类：

C结构体 Python类 字段映射
msptiActivityKernel KernelData kind, start, end, device_id, stream_id, correlation_id, type, name
msptiActivityHccl HcclData kind, start, end, device_id, stream_id, bandwidth, name, comm_name
msptiActivityCommunication CommunicationData kind, data_type, count, device_id, stream_id, start, end, alg_type, name, comm_name, correlation_id
msptiActivityMarker MarkerData kind, flag, source_kind, timestamp, id, object_id, name, domain
（Start+End合成） RangeMarkerData kind, source_kind, id, object_id, name, domain, start, end
msptiObjectId MsptiObjectId process_id, thread_id, device_id, stream_id
