MindStudio Insight基础操作

简介

MindStudio Insight工具为可视化调优工具，首先需完成工具基础配置的适配与常用操作的熟悉。本文档主要介绍主题与语言配置、数据导入、数据管理、日志管理的操作，以及快捷键相关信息。

安装说明

请先安装MindStudio Insight工具，具体安装步骤请参见MindStudio Insight安装指南。

设置主题与语言

设置主题

1. 打开MindStudio Insight工具。
2. 单击界面右上方，切换主题，可切换为亮色或者暗色主题。

设置语言

1. 打开MindStudio Insight工具。
2. 单击界面右上方，切换MindStudio Insight工具的中英文。

导入数据

MindStudio Insight工具支持三种数据导入方式，本节主要介绍数据导入的操作步骤。不同调优场景支持的数据格式不同，导入前建议先确认数据来源和文件类型是否匹配。

调优场景	常见导入数据	详细说明
系统调优	json、db、csv、集群分析目录	参见系统调优数据说明。
算子调优	trace.json、visualize_data.bin	参见算子调优数据说明。
内存调优	memscope_dump_*.db、pickle	参见内存调优数据说明。
服务化调优	profiler.db、chrome_tracing.json、ms_service_*.db	参见服务化调优数据说明。

操作步骤

• 方式一：选择性能数据路径

  1. 打开MindStudio Insight工具，单击界面左上方“导入数据”。

  2. 在弹窗中选择性能数据文件或目录，然后单击“确认”进行导入，如图 1 选择路径所示。

     图 1 选择路径

• 方式二：输入性能数据路径

  1. 打开MindStudio Insight工具，单击界面左上方“导入数据”。
  2. 在弹窗中的输入框直接输入需要导入的性能数据所在正确路径，然后按键盘上的“ENTER”键，在下方自动定位至该目录。

  3. 单击“确认”进行导入，如图 2 输入正确路径所示。

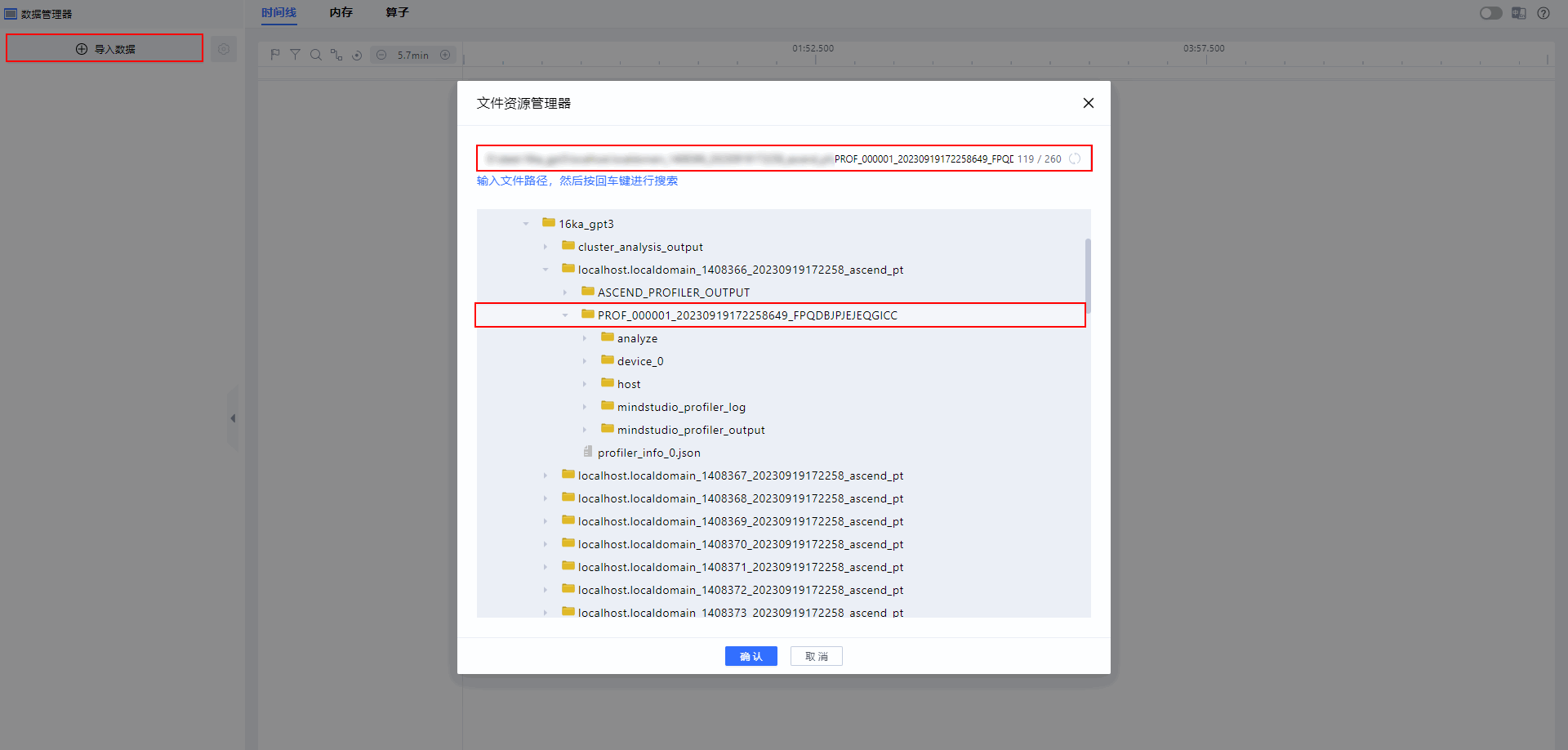

     图 2 输入正确路径

• 方式三：拖拽性能文件至MindStudio Insight工具界面

  打开MindStudio Insight工具，将性能文件拖拽至MindStudio Insight工具界面打开，展示对应页面。可支持拖拽单文件和单文件夹性能数据。

[!NOTE] 说明

• 仅支持本地磁盘数据导入，如果是网络磁盘，则需要先将网络磁盘映射至本地，再导入对应目录，网络磁盘映射至本地的操作请参见MindStudio Insight工具拖入网络磁盘目录无法加载数据。
• 如果Windows系统上的MindStudio Insight工具在拖入文件时，显示禁用，请参见MindStudio Insight工具拖入文件显示禁用解决。

导入失败排查

现象	可能原因	处理建议
导入后没有展示目标页签	导入数据中缺少该页签所需文件或采集开关未开启	对照对应调优指南的数据说明，确认数据文件是否完整。
导入目录后页面为空	选择了错误层级目录，或目录中没有可解析文件	重新选择包含性能数据文件的根目录或指定文件。
拖拽文件无效	网络磁盘、系统权限或拖拽能力受限	使用“选择性能数据路径”或“输入性能数据路径”方式导入。
导入大文件耗时较长	数据量较大或需要预处理	等待解析完成；集群大数据建议先使用对应工具预处理后再导入。
仍无法定位原因	需要查看日志或 FAQ	日志路径参见管理日志，常见问题参见FAQ。

管理数据

MindStudio Insight工具导入数据后，在数据管理器下会将当次导入的数据生成一个工程，该工程下显示当次导入数据的详情。MindStudio Insight具有数据记忆、数据管理以及数据对比功能。

数据记忆

当再次打开同一个版本的MindStudio Insight工具时，在界面左侧导航栏会自动记忆并展示上一次关闭工具时的数据。

数据管理

主要介绍在MindStudio Insight界面创建、删除、添加，以及修改数据工程信息的操作。

表 1 数据管理操作

操作	步骤
创建数据工程	单击界面左上方“导入数据”，成功导入后，在数据管理器列表中自动创建一个数据工程。
修改数据工程名称	在数据管理器列表中，选择所需工程，在工程名称上双击鼠标左键，输入新的名称，即可修改工程名。
删除单个数据工程	单击工程行后面的，删除该工程。
删除多个数据工程	单击导入数据左侧的，勾选需要删除的工程，默认勾选全部工程，单击数据管理器列表中全部按钮所在行的，删除所选工程。
工程内导入数据	单击工程行后面的，在该工程下导入数据。
工程内删除数据	单击工程内所选数据行后面的，删除该工程内所选数据。
查看数据路径	在数据管理器列表中，选择所需工程或数据，单击鼠标右键，选择在文件资源管理器中打开，即可跳转至对应的数据文件路径。

[!NOTE] 说明 删除数据工程操作不会影响原始的性能文件。

数据对比

MindStudio Insight工具支持单卡数据间的性能对比，也支持集群数据间的性能对比，需要设置基线数据和对比数据进行对比。

• 设置单卡对比

  1. 选择需要设置为基线的卡目录，单击鼠标右键，选择“设置为基线数据”，设置当前选中卡为基线卡，如图 1 设置基线数据所示。

     设置完成后，当前卡目录会标识颜色。在当前卡再次单击鼠标右键，选择“取消设置基线数据”，可直接取消当前卡的基线状态；也可重新选择任意一张卡目录，单击鼠标右键，选择“设置为基线数据”，则会重新将当前所选卡作为基线数据。

     图 1 设置基线数据

  2. 选择需要作为对比卡的卡目录，单击鼠标右键，选择“设置为对比数据”，设置所选卡为对比卡，如图 2 设置对比数据所示。

     设置完成后，对比卡目录会标识颜色，且区别于基线数据目录的颜色。对比数据只能选择当前打开的工程下的卡目录作为对比卡。在当前对比卡上再次单击鼠标右键，选择“取消设置对比数据”，可直接取消当前对比卡的对比状态；也可重新选择任意一张卡目录，单击鼠标右键，选择“设置为对比数据”，则会重新设置对比数据。

     图 2 设置对比数据

  3. 基线数据和对比数据设置成功后，可前往时间线（Timeline）、内存（Memory）以及算子（Operator）界面查看数据对比详情。

• 设置集群对比

  1. 选定一个对比数据，当前选中显示的数据即为对比数据。

  2. 选择基线数据。

     选择需要设置为基线的集群目录，单击鼠标右键，选择“设置为基线数据”，如图 3 设置基线数据所示。

     设置完成后，当前集群目录会标识颜色。在当前集群目录再次单击鼠标右键，选择“取消设置基线数据”，可直接取消当前集群目录的基线状态；也可重新选择任意一个集群目录，单击鼠标右键，选择“设置为基线数据”，则会重新将当前所选集群目录作为基线数据。

     [!NOTE] 说明 当在某一个工程中导入的集群数据目录为“cluster_analysis_output”时，也可选择该工程下的此数据设置为基线数据。

     图 3 设置基线数据

  3. 基线数据设置成功后，可前往概览（Summary）和通信（Communication）界面查看数据对比详情。

管理日志

查看日志存放路径

查看日志文件存放路径有两种方式，一种是直接查看路径，另一种是可在界面操作。

• 日志文件存放路径

  MindStudio Insight工具的日志文件存放路径请参见表 1 日志文件存放路径。

  表 1 日志文件存放路径

  系统	日志存放路径
  Windows	- 安装路径为C盘，日志路径为：C:\Users\{用户名}\.mindstudio_insight - 安装路径为其他目录，日志路径为：{安装目录}\.mindstudio_insight
  Linux	$HOME/.mindstudio_insight
  macOS	/Users/{用户名}/.mindstudio_insight

• 界面操作

  在MindStudio Insight工具界面中，单击右上方，选择“在资源管理器中显示日志”，即可进入日志存放目录进行查看。

  [!NOTE] 说明 此功能仅支持Windows系统和macOS系统。

日志文件说明

MindStudio Insight工具的日志文件名称为“profiler_server_{端口号}_{编号}.log”，为程序运行日志，主要供开发者定位问题使用。

日志清理机制

MindStudio Insight工具的日志清理方式包括自动清理和手动清理。

• 自动清理

  MindStudio Insight工具的日志文件具有自动清理机制。由于MindStudio Insight工具每个端口仅支持存放10个日志文件，所以当日志文件数量超过10个后，后续生成的日志文件会自动从第一个日志文件开始覆盖，依次循环，且单个日志文件大小不超过10MB。

• 手动清理

  进入日志文件存放路径，手动删除对应日志文件，日志存放路径参见查看日志存放路径。

常用快捷键

本节介绍MindStudio Insight工具的常用快捷键。也可在MindStudio Insight工具界面中，单击右上方，选择“键盘快捷键”，查看快捷键信息。

表 1 常用快捷键

快捷键	说明
W	放大时间线（Timeline）界面的图形化窗格。
S	缩小时间线（Timeline）界面的图形化窗格。
Ctrl + 鼠标滚轮	缩小、放大时间线（Timeline）界面的图形化窗格。如果是macOS系统，需要使用Command + 鼠标滚轮。
Alt + 鼠标左键	放大时间线（Timeline）界面框选的区域。如果是macOS系统，需要使用Option + 鼠标左键。
Shift + Z	将时间线（Timeline）界面框选区域放大至当前屏幕。
Backspace	撤销一次时间线（Timeline）界面图形化窗格的缩放。
A/左方向键	左移时间线（Timeline）界面的图形化窗格。
D/右方向键	右移时间线（Timeline）界面的图形化窗格。
Ctrl + 鼠标左键	拖动可左右移动时间线（Timeline）界面的图形化窗格。如果是macOS系统，需要使用Command + 鼠标左键。
上方向键	上移时间线（Timeline）界面的图形化窗格。
下方向键	下移时间线（Timeline）界面的图形化窗格。
Ctrl + 0	重置时间线（Timeline）界面的图形化窗格。如果是macOS系统，需要使用Command + 0。
M	框选时间线（Timeline）界面所选的单个算子区域，再次按下M键，可取消框选。
L	在时间线（Timeline）界面，选中算子后，将选中算子与基准算子的开始时间（左边界）对齐。
R	在时间线（Timeline）界面，选中算子后，将选中算子与基准算子的结束时间（右边界）对齐。
Q	收起或展开时间线（Timeline）界面底部的面板。
K	在时间线（Timeline）界面，使用K键可快速设置区域标记和单点标记。
Shift + 鼠标滚轮/Ctrl + 鼠标拖动	在流水并行图和通信算子缩略图中，可左右移动图表。
Ctrl + 鼠标滚轮	在流水并行图和通信算子缩略图中，可放大或缩小图表。
Ctrl + F	调出源码（Source）界面源文件代码区域的搜索框，进行搜索。如果是macOS系统，需要使用Command + F。

帮助文档

本节介绍MindStudio Insight工具的文档查看功能。若遇到问题，可优先在MindStudio Insight工具界面中，单击右上方，选择“帮助文档”查看本工具的资料文档。若仍然无法解决问题，可单击“求助与反馈”，前往社区提交issue寻求帮助。

求助与反馈

本节介绍MindStudio Insight工具的求助与反馈功能。如果您有解决不了的问题、建设性意见或者建议，可通过MindStudio Insight工具界面，单击右上方，选择“求助与反馈”前往社区寻求帮助或者提交反馈。
