快速入门（系统调优篇）

MindStudio Insight 支持导入 msProf 工具采集的、运行在昇腾 AI 处理器上的模型系统性能数据。用户可根据展现的模型关键性能指标，快速定位模型的软、硬件性能瓶颈，进行系统性能调优。

本文以双机 16 卡样例数据为例，演示如何从 Summary、Communication 和 Timeline 三个页签逐步定位快慢卡（即卡性能不均衡）导致的系统性能瓶颈。

1. 适用范围与前置条件

1.1 适用范围

本文适用于希望快速体验 MindStudio Insight 系统调优能力的开发者，重点演示以下流程：

  1. 导入 msProf 采集的系统性能数据。
  2. 在 Summary（概览）页签观察整体资源利用情况。
  3. 在 Communication（通信）页签判断可能的性能瓶颈卡。
  4. 在 Timeline（时间线）页签进一步确认空闲与计算分布。

[!NOTE] 本文使用已准备好的样例数据演示分析路径，不展开 msProf 数据采集命令。若需要采集真实系统数据，请参考 MindStudio Insight 系统调优 中的数据说明和 msProf 工具文档。

1.2 开始前检查

检查项 要求
工具安装 已完成 MindStudio Insight 安装，安装方法请参见 MindStudio Insight 安装指南。
版本配套 MindStudio Insight、CANN 与采集工具版本需匹配，版本关系请参见 版本发布说明。
样例数据 已下载本文提供的系统性能样例数据，并能在本地访问。
数据来源 样例数据由 msProf 采集，包含 Summary、Communication、Timeline 所需信息。
适用场景 适用于多卡训练或推理场景的系统性能入门分析，尤其适合学习快慢卡、通信耗时和空闲时间分析。

1.3 样例数据

系统数据：点击下载

下载后请确认目录中包含如下结构：

└─MultiProfLevel2MemoryUB_db
    ├─cluster_analysis_output
    ├─node1_2166651_20240619060505060_ascend_pt
    │  ├─ASCEND_PROFILER_OUTPUT
    │  ├─FRAMEWORK
    │  └─PROF_000001_20240619140505099_GNIJBPBEBIHIHCKB
    ├─node1_2166652_20240619060505059_ascend_pt
    │  ├─ASCEND_PROFILER_OUTPUT
    │  ├─FRAMEWORK
    │  └─PROF_000001_20240619140505221_GOGOEMKAROGRMIMC
    ├─node1_2166653_20240619060505061_ascend_pt
    │  ├─ASCEND_PROFILER_OUTPUT
    │  ├─FRAMEWORK
    │  └─PROF_000001_20240619140505106_OBPMMFGEPENJQFGB
    ├─node1_2166654_20240619060505060_ascend_pt
    │  ├─ASCEND_PROFILER_OUTPUT
    │  ├─FRAMEWORK
    │  └─PROF_000001_20240619140505226_QDMBAQFOGNGMDQKA
    ├─node1_2166655_20240619060505059_ascend_pt
    │  ├─ASCEND_PROFILER_OUTPUT
    │  ├─FRAMEWORK
    │  └─PROF_000001_20240619140505102_CAMQMCOANGFPNHKC
    ├─node1_2166656_20240619060505059_ascend_pt
    │  ├─ASCEND_PROFILER_OUTPUT
    │  ├─FRAMEWORK
    │  └─PROF_000001_20240619140505221_HEKHQMKAREGIKAQB
    ├─node1_2166657_20240619060505060_ascend_pt
    │  ├─ASCEND_PROFILER_OUTPUT
    │  ├─FRAMEWORK
    │  └─PROF_000001_20240619140505169_QQNFRMQFEEKHCIFA
    ├─node1_2166658_20240619060505060_ascend_pt
    │  ├─ASCEND_PROFILER_OUTPUT
    │  ├─FRAMEWORK
    │  └─PROF_000001_20240619140505196_CHIRLGBCBGMLEFJC
    ├─ubuntu2204_1660963_20240619060440181_ascend_pt
    │  ├─ASCEND_PROFILER_OUTPUT
    │  ├─FRAMEWORK
    │  └─PROF_000001_20240619060440316_NDJQFQRGIMPECACC
    ├─ubuntu2204_1660964_20240619060440179_ascend_pt
    │  ├─ASCEND_PROFILER_OUTPUT
    │  ├─FRAMEWORK
    │  └─PROF_000001_20240619060440323_JQBHAHKEDBPDBBDC
    ├─ubuntu2204_1660965_20240619060440181_ascend_pt
    │  ├─ASCEND_PROFILER_OUTPUT
    │  ├─FRAMEWORK
    │  └─PROF_000001_20240619060440310_CGDJCKDFAOCOKNMB
    ├─ubuntu2204_1660966_20240619060440181_ascend_pt
    │  ├─ASCEND_PROFILER_OUTPUT
    │  ├─FRAMEWORK
    │  └─PROF_000001_20240619060440326_QKMBONEJDLBAHCOA
    ├─ubuntu2204_1660970_20240619060440179_ascend_pt
    │  ├─ASCEND_PROFILER_OUTPUT
    │  ├─FRAMEWORK
    │  └─PROF_000001_20240619060440334_AGCKEFNHPCNEHKHB
    ├─ubuntu2204_1660971_20240619060440180_ascend_pt
    │  ├─ASCEND_PROFILER_OUTPUT
    │  ├─FRAMEWORK
    │  └─PROF_000001_20240619060440319_OAEDHALJOJOJKECC
    ├─ubuntu2204_1660972_20240619060440181_ascend_pt
    │  ├─ASCEND_PROFILER_OUTPUT
    │  ├─FRAMEWORK
    │  └─PROF_000001_20240619060440320_RAGMCOQPGDMOJECA
    └─ubuntu2204_1660973_20240619060440181_ascend_pt
        ├─ASCEND_PROFILER_OUTPUT
        ├─FRAMEWORK
        └─PROF_000001_20240619060440316_MONIINKACEIFDCRA

导入时请注意：本文的分析对象是整个 MultiProfLevel2MemoryUB_db 目录，而不是其中某一个子目录。

1.4 术语速查

术语 说明
msProf 用于采集系统性能数据的工具。本文使用其导出的分析数据进行系统调优。
Summary（概览） 用于查看整体计算/通信概况、资源利用情况和初步瓶颈判断。
Communication（通信） 用于查看通信耗时和通信算子分布，帮助判断是否存在慢卡。
Timeline（时间线） 用于查看卡在时间上的行为分布，确认计算、通信和空闲状态。
Overlap Analysis 时间线中的分析泳道，用于同时观察 Computing、Communication 和 Free 的关系。
Computing 表示卡正在计算。
Communication 表示卡正在通信。
Free 表示卡处于空闲状态。
快慢卡 指集群中不同卡的性能不均衡现象。

2. 操作步骤

2.1 分析 Summary（概览）页签

操作： 导入 MultiProfLevel2MemoryUB_db 文件夹，切换到 Summary（概览）页签。

观察目标： 先看整体计算/通信概览，判断是否存在明显资源未被充分利用的卡。

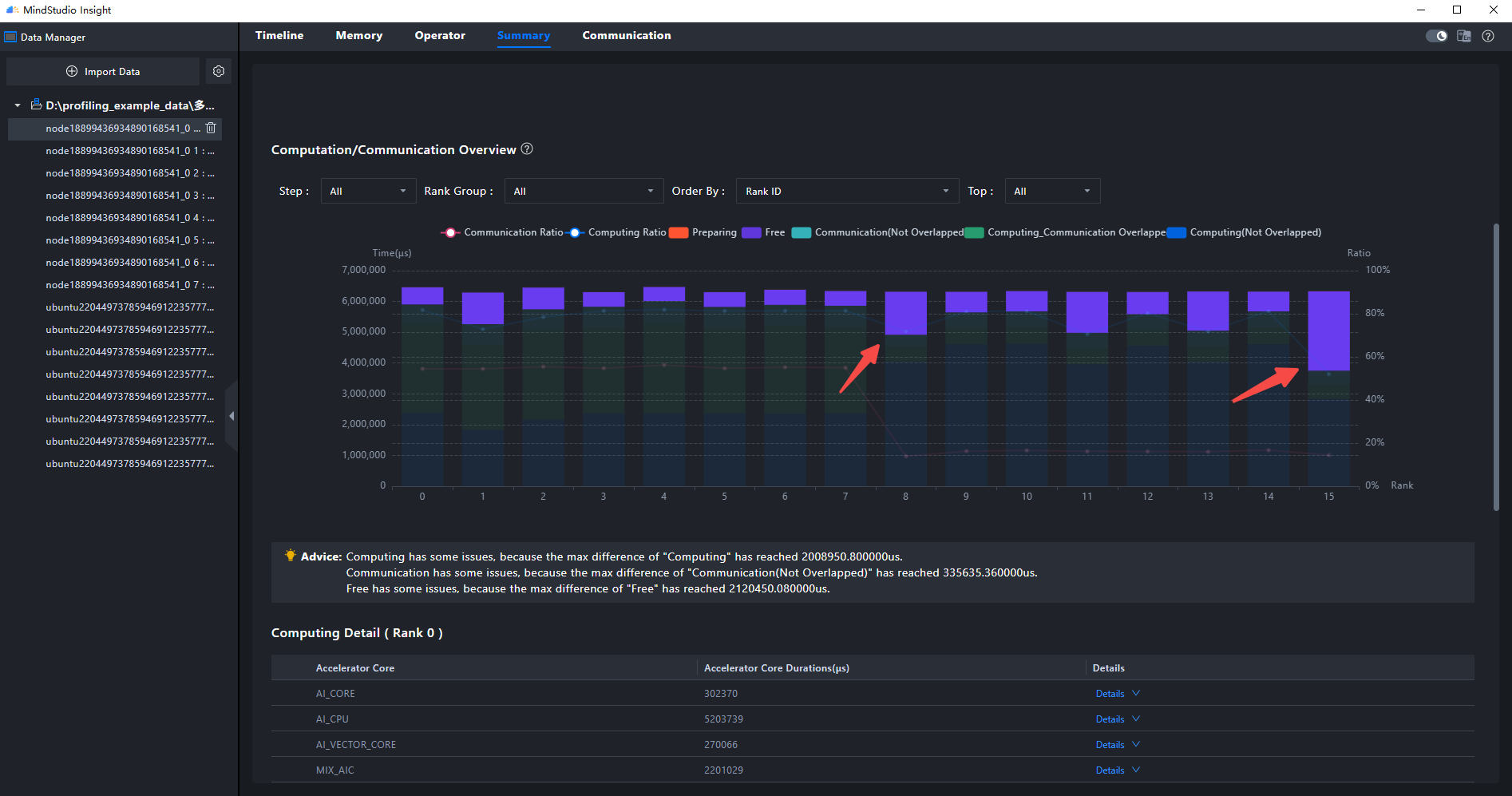

summary overview

在计算/通信概览部分，发现 8 卡、15 卡的空闲时间很明显。这表明这些卡的资源没有被充分利用，系统性能存在优化空间。

初步结论：系统存在性能优化空间。

2.2 分析 Communication（通信）页签

操作： 切换到 Communication（通信）页签，选择 “Communication Duration Analysis（通信耗时分析）” 单选项。

观察目标： 查看各卡通信耗时是否存在明显差异，判断是否有卡进入同步阶段过早或过晚。

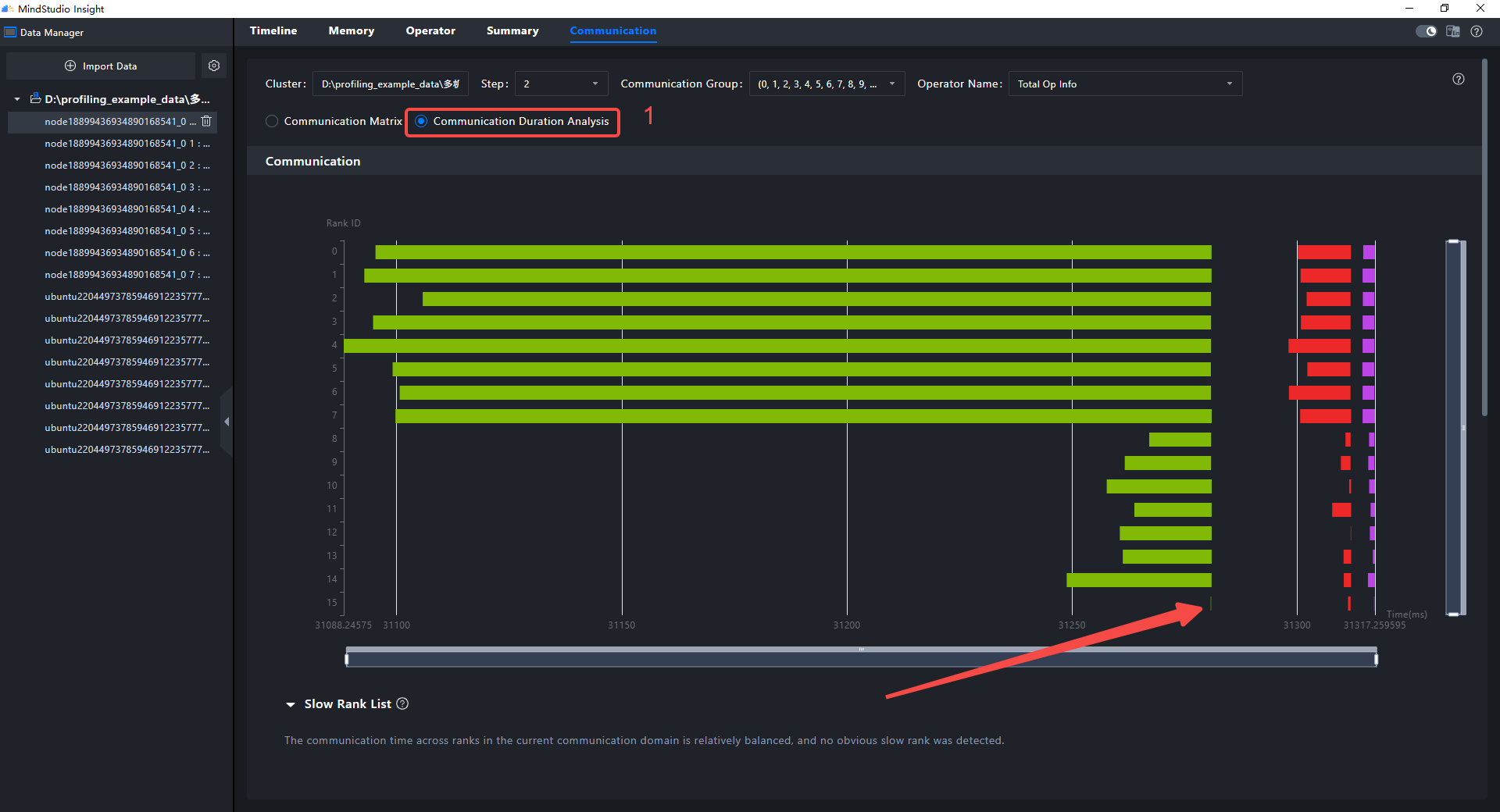

communication duration analysis

观察通信算子缩略图，发现 15 卡的第一个通信算子耗时最短。对于多卡并行场景，通信阶段通常包含“等待其他卡到达同步点”的时间；如果某张卡的通信耗时明显偏短，说明它在该通信算子上等待时间较少，但结合 Summary 中该卡空闲时间明显的现象，需要进一步查看通信前后是否存在长时间 Free 状态，从而判断瓶颈是否来自卡空闲或 Host 侧未及时下发任务。

注意：这份数据使用了并行策略，因此每隔一段时间需要通过“通信”同步各个卡的数据。

通信耗时不能单独作为快慢判断依据，需要结合 Summary 中的空闲时间和 Timeline 中通信前后的 Computing / Free 分布综合判断。

第二步结论：15 卡需要重点分析，下一步应跳转 Timeline 查看它在通信前后的行为。

2.3 分析 Timeline（时间线）页签

操作： 右键通信算子缩略图中 15 卡的最小通信算子，选择 “Find in Timeline（跳转至时间线视图）” 项目，然后适当缩放，查看 15 卡在通信之前的行为。

观察目标： 确认这张卡在通信前是处于计算、通信还是空闲状态，从而判断导致同步差异的原因。

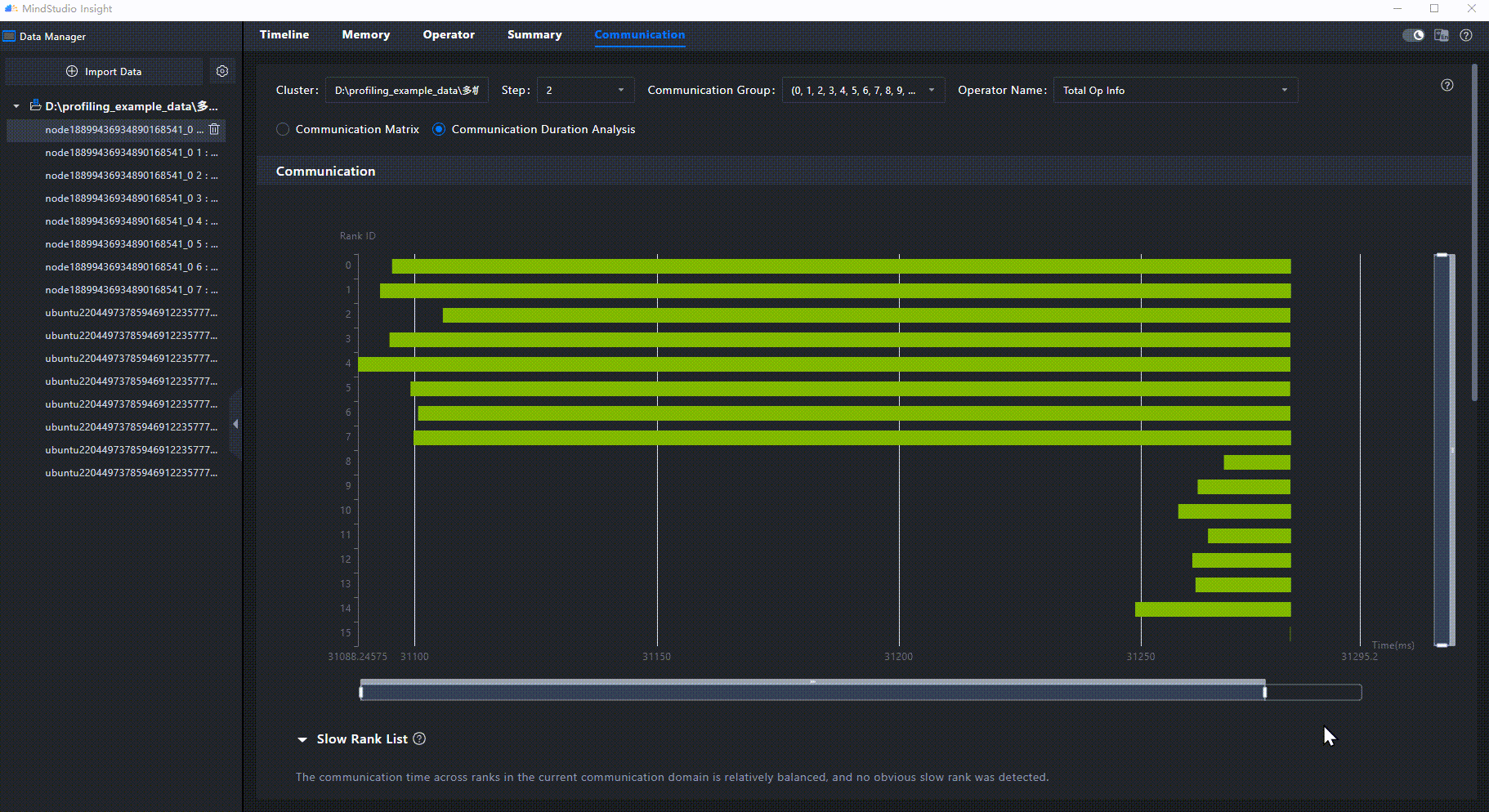

timeline slow question

操作： 框选 Overlap Analysis 泳道，查看 15 卡的行为。

注意：Overlap Analysis 泳道中，Computing 子泳道是上方 Ascend Hardware 泳道的投影，表示卡正在计算；Communication 子泳道是上方 Communication 泳道的投影，表示卡正在通信；Free 子泳道表示卡正在空闲。

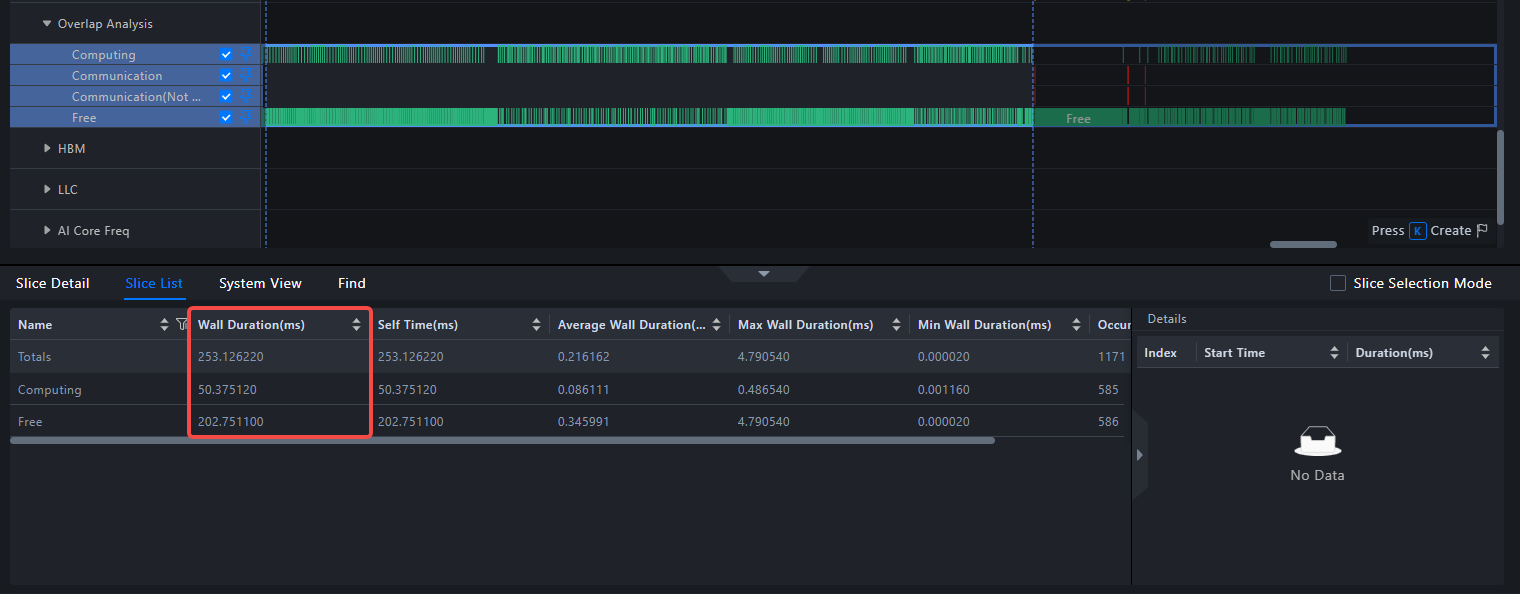

timeline unit selected list

观察框选后的 Slice List（选中列表）部分，发现 Free 用时是计算用时的 3 倍左右。卡空闲通常的原因有：用户代码纯 CPU 操作耗时长、Host 系统线程抢占等。此时应继续补充 Host 侧数据，进一步分析为什么这张卡在通信前处于空闲状态。

结论：性能瓶颈更可能来自卡空闲时间过多。下一步需要检查用户代码、采集 Host 数据，继续分析导致卡空闲的根因。

3. 常见问题与排查入口

现象 建议处理
导入 MultiProfLevel2MemoryUB_db 后无数据显示 先确认导入的是整个根目录，而不是某个子目录；如果仍然无数据显示，请参考 FAQ 中的数据导入问题。
页面显示与本文截图不完全一致 不同 MindStudio Insight、CANN 或 msProf 版本的界面字段可能略有差异，请以 Summary、Communication、Timeline 页签中的关键指标为准。
无法判断哪张卡是瓶颈 先在 Communication 页签观察通信耗时，再在 Timeline 页签确认该卡在通信前的计算/空闲状态。
想了解 Timeline 泳道含义 参考 Timeline 泳道介绍。
