Communication部分设计文档

1. 文档目标与范围

本文说明 cluster/communication 页面相关的数据来源、接口命令和前后端代码入口，面向需要维护通信矩阵、通信耗时、算子列表、带宽和分布图的开发者。

• 支持 TEXT 与 DB 两种数据场景。
• 页面中的截图仅作为辅助，关键接口、路径和数据映射以正文为准。

2. 接口与数据映射关系

2.1 原始数据（ATT 处理后文件）

text 场景

db 场景

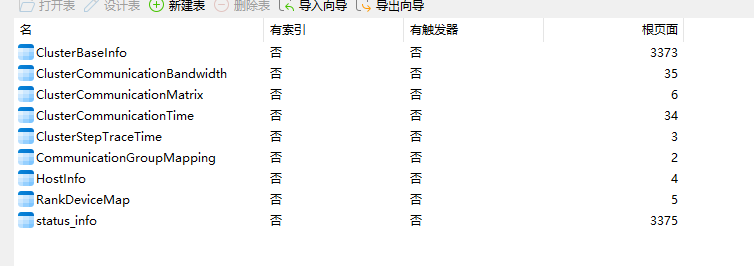

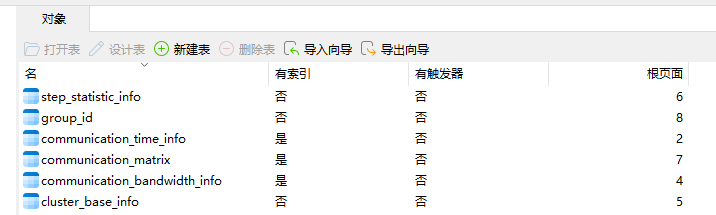

2.2 处理后 DB 数据内容

text 场景

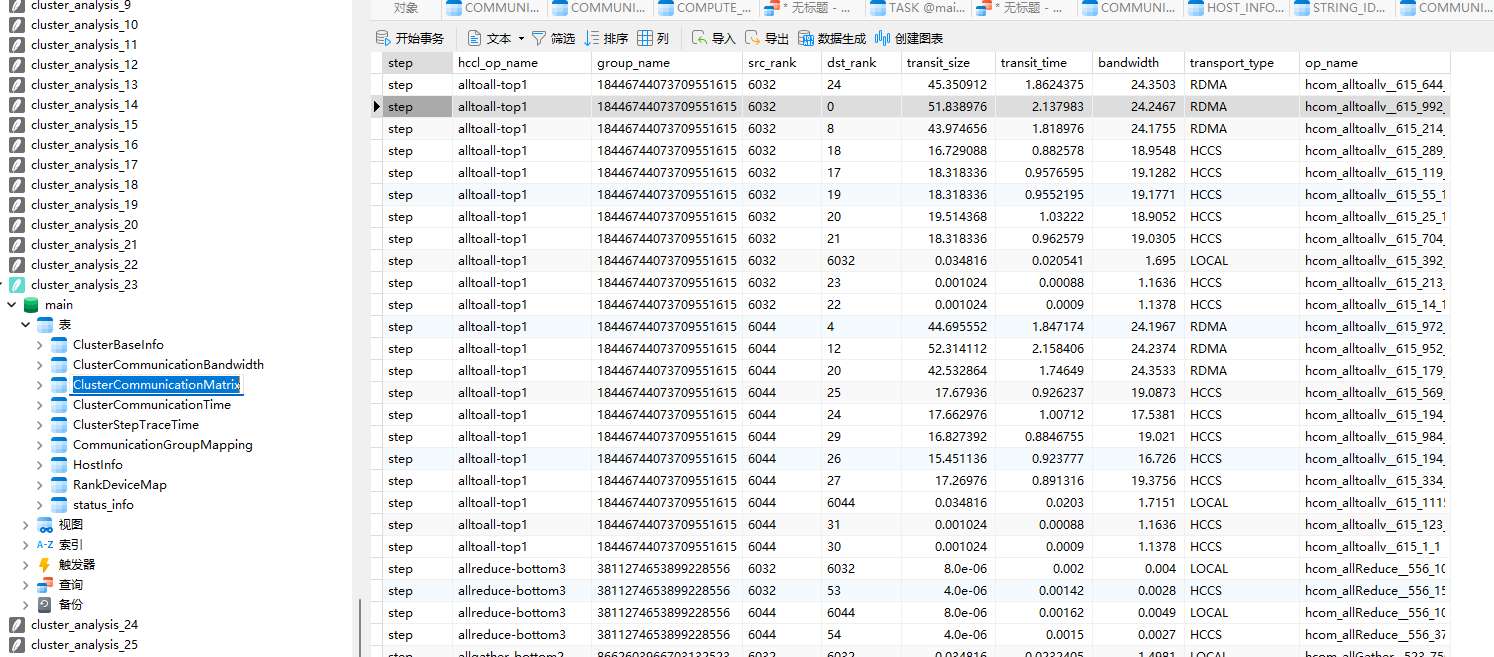

db 场景

2.3 页面接口总览

页面数据	URL 请求	db 数据类型	text 数据类型	说明

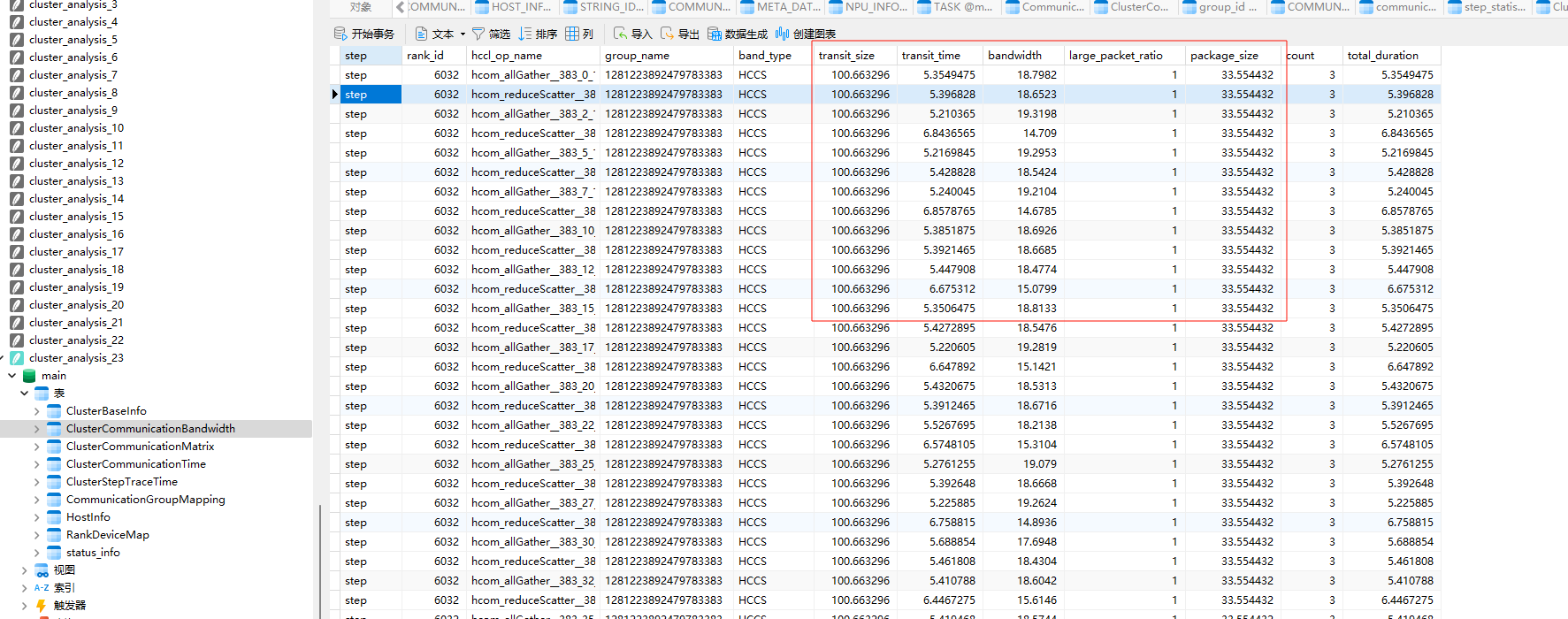

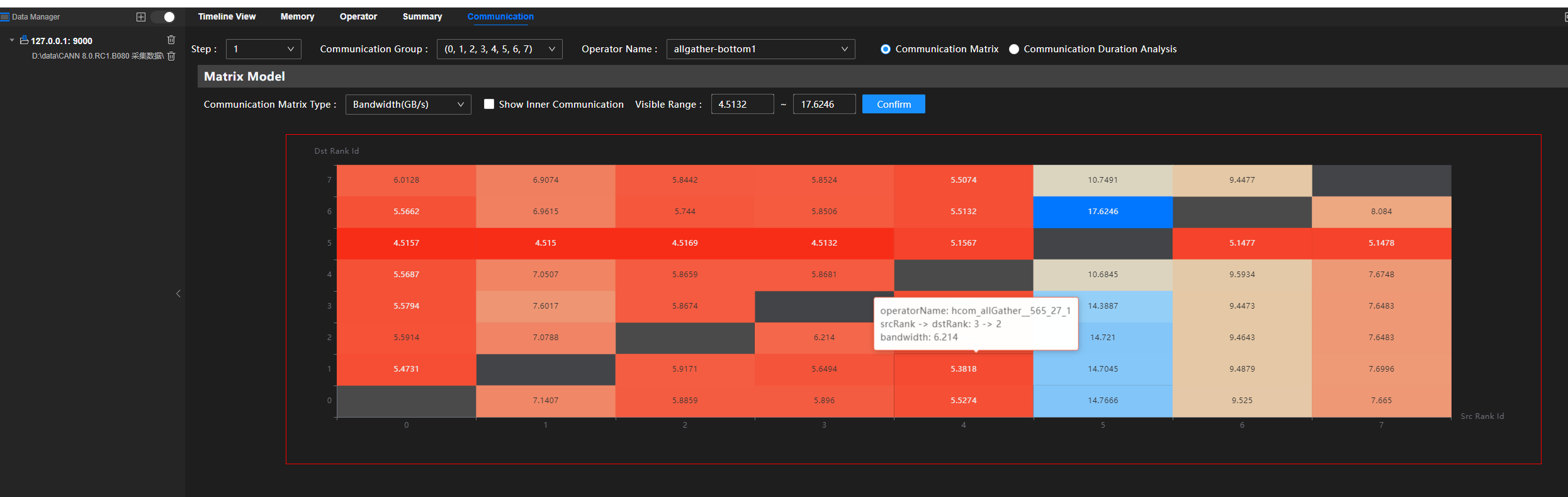

	communication/matrix/bandwidthInfo			矩阵带宽详情。

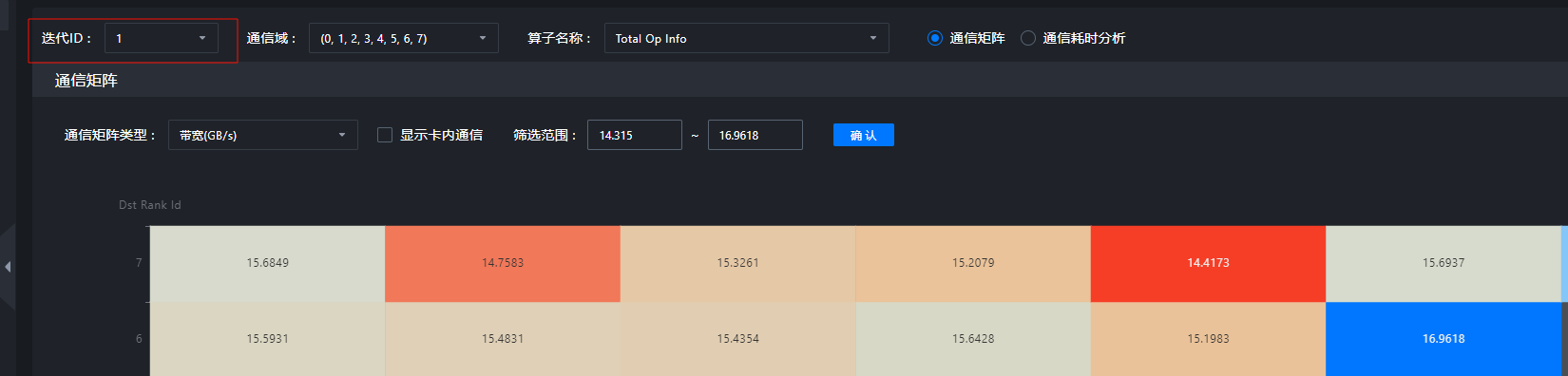

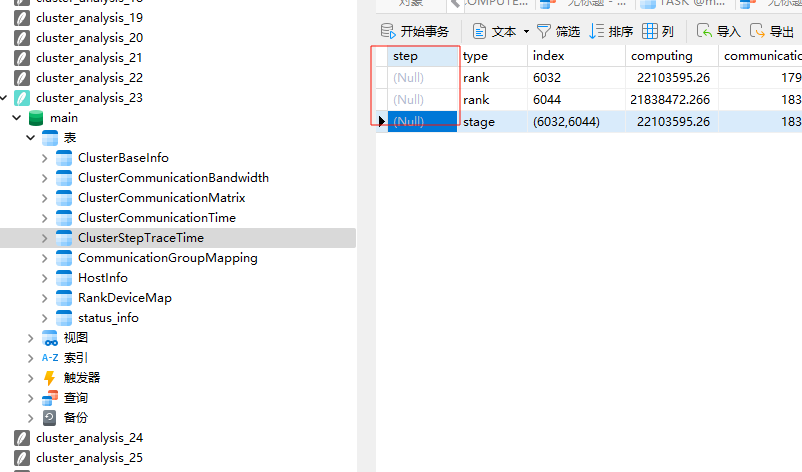

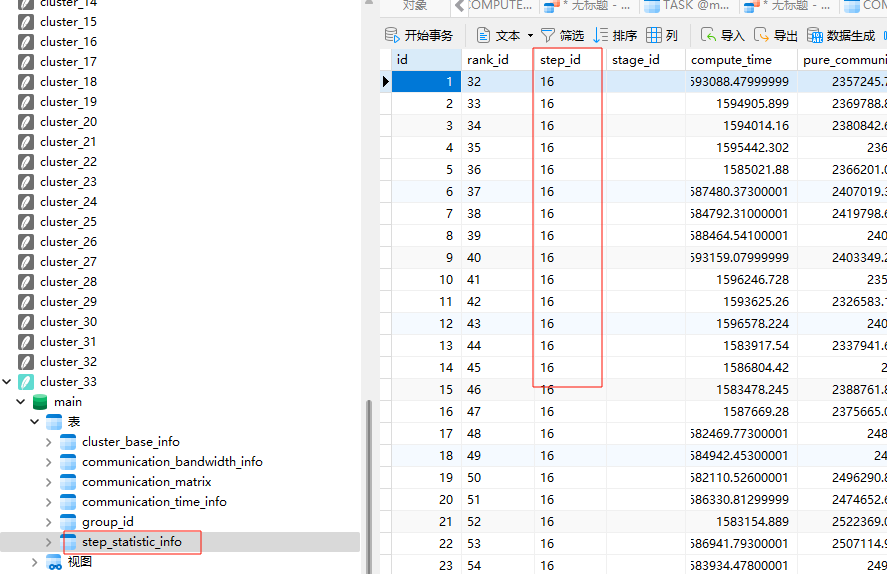

	communication/duration/iterations			迭代列表与通信耗时范围。

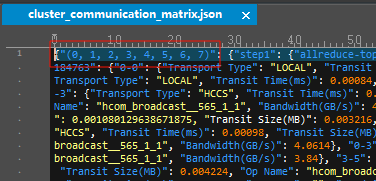

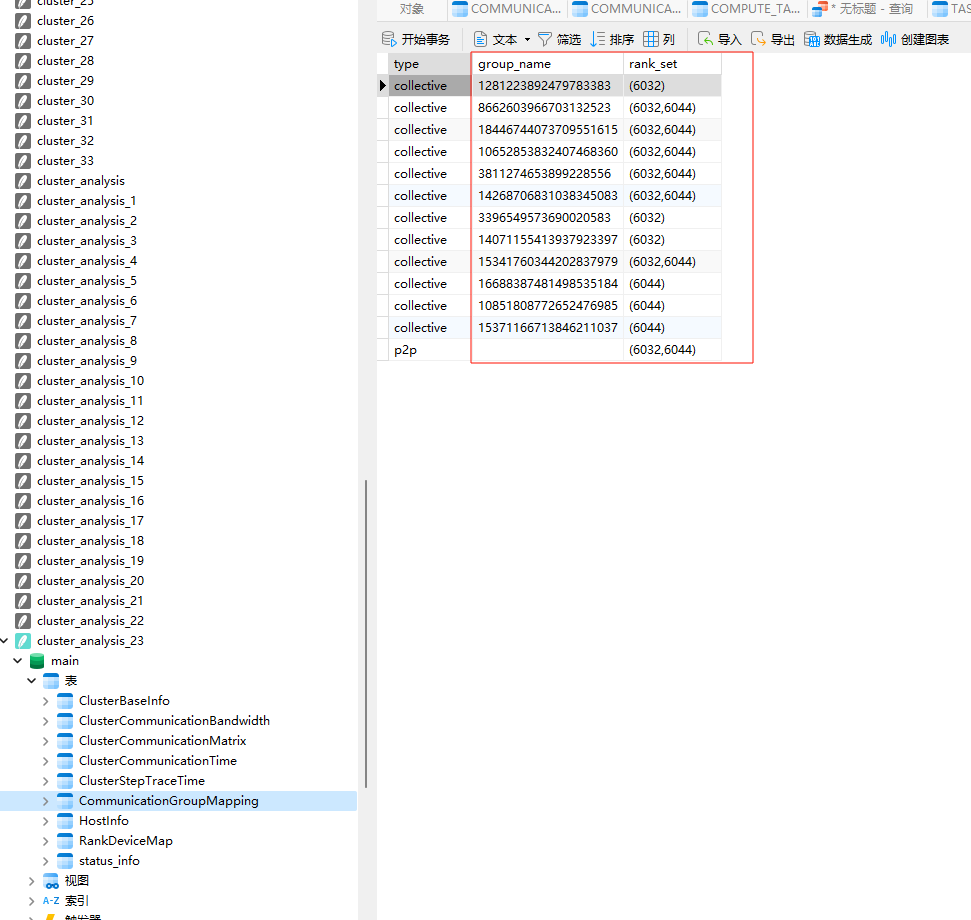

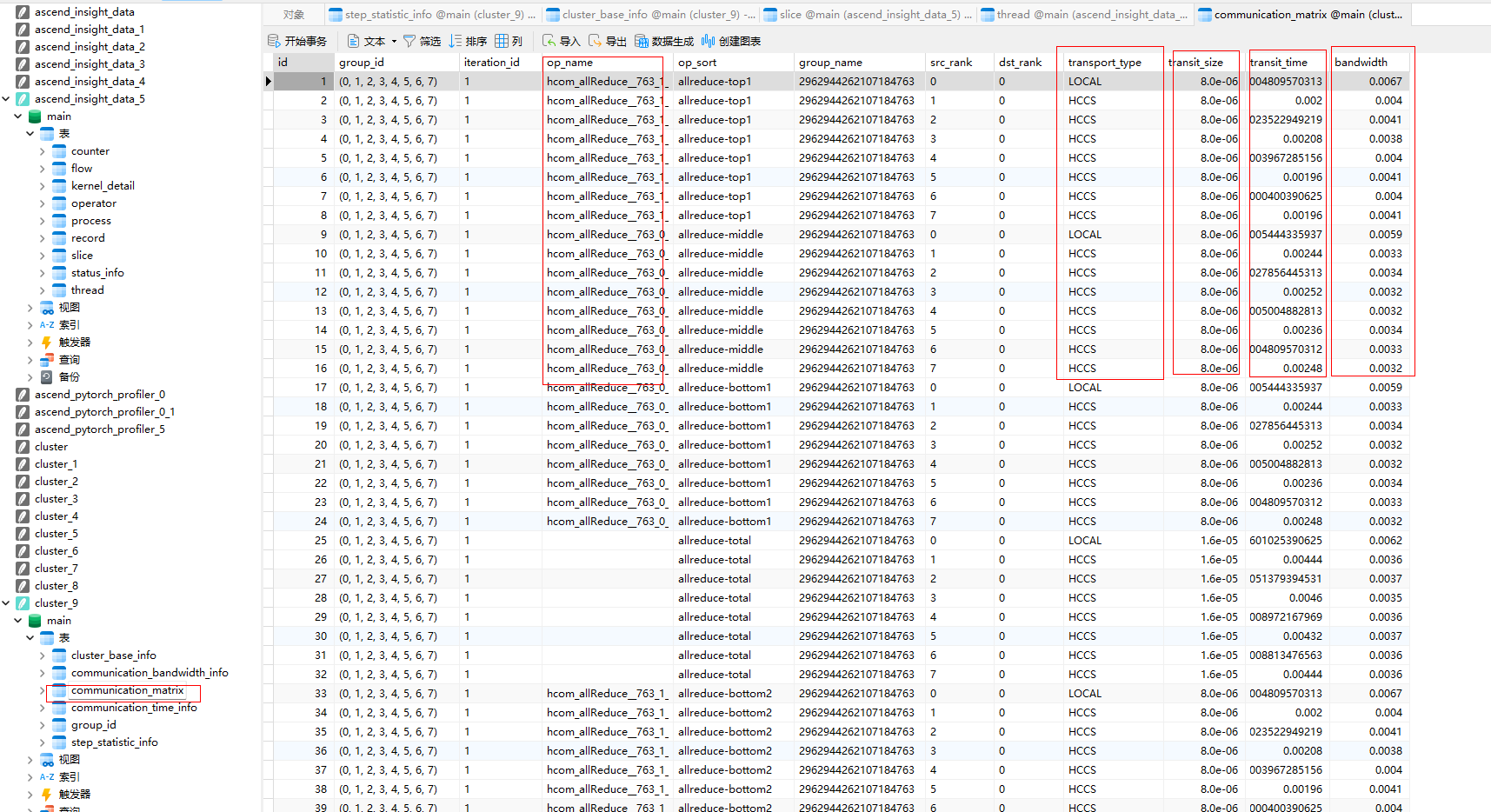

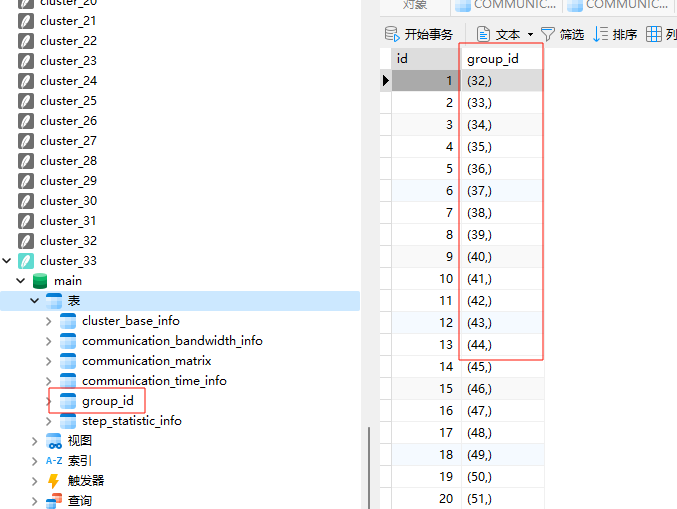

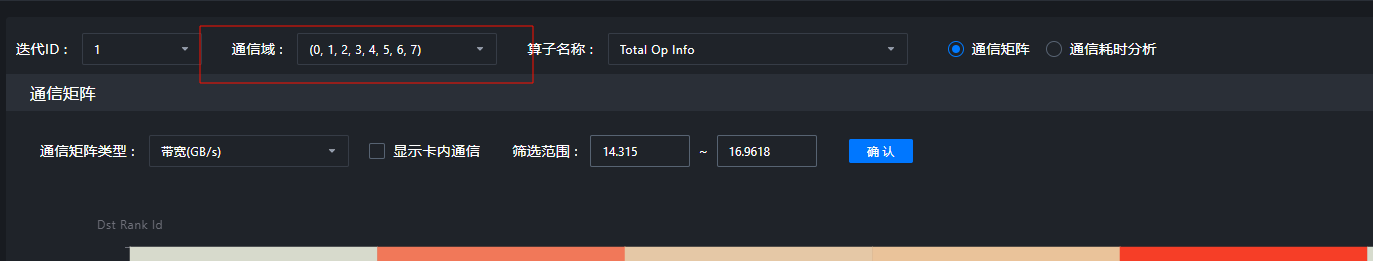

	communication/matrix/group		底层数据来源于：	通信矩阵分组信息。

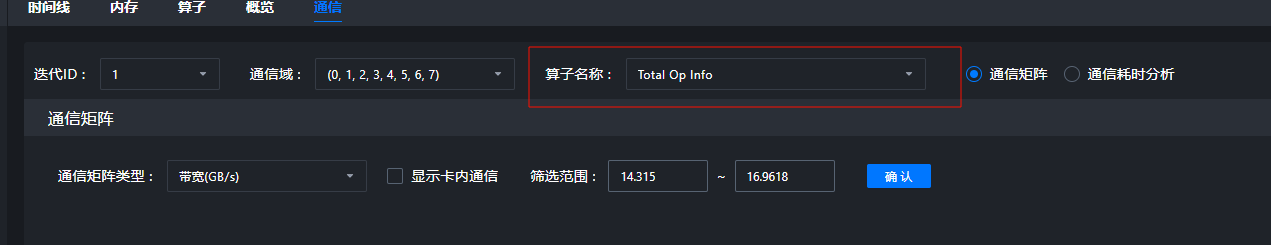

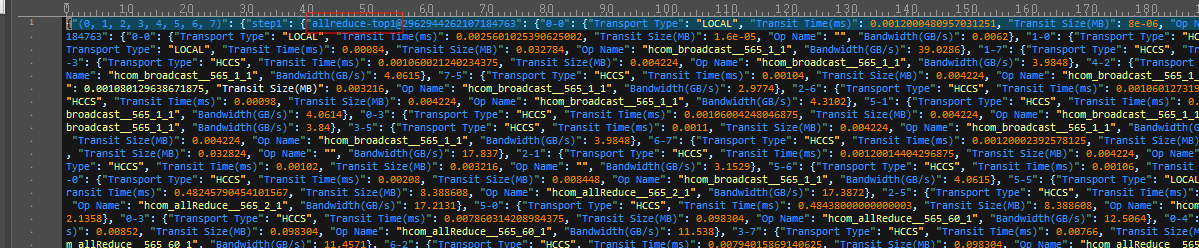

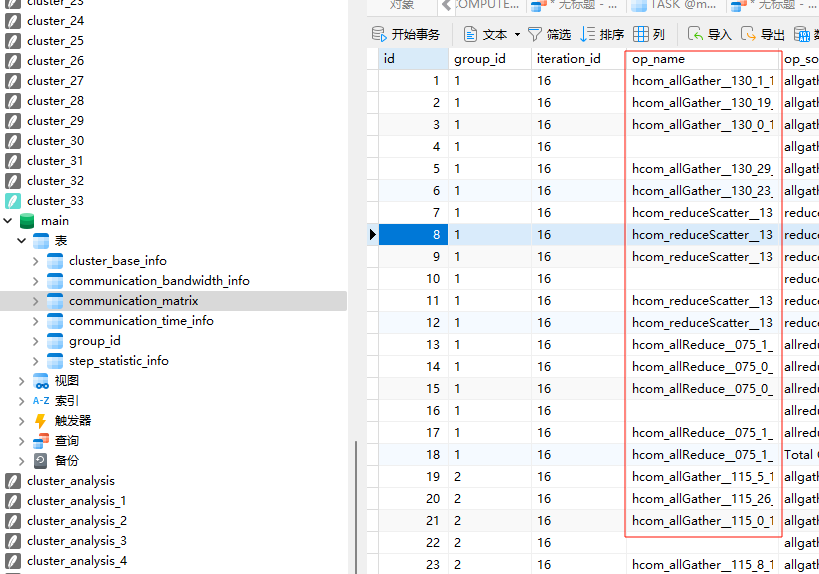

	communication/matrix/sortOpNames		底层数据：	算子名排序与聚合结果；DB 场景是否支持需以源码实现为准。

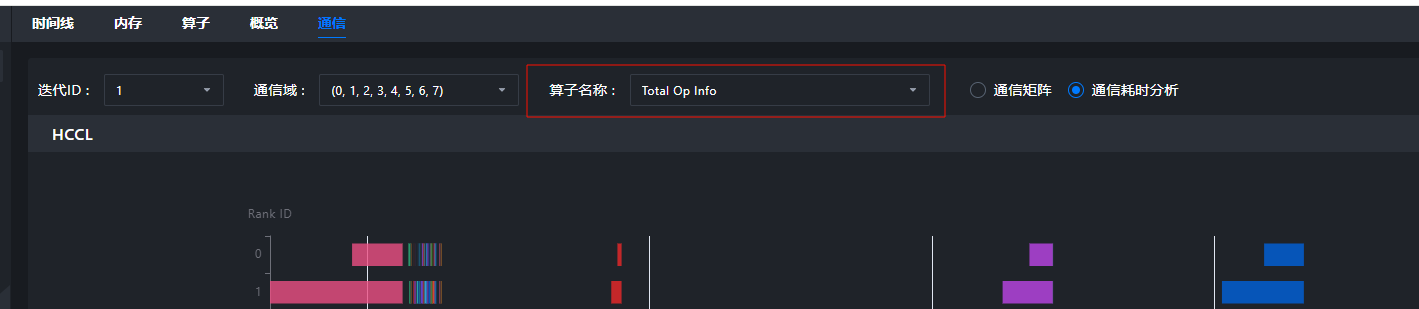

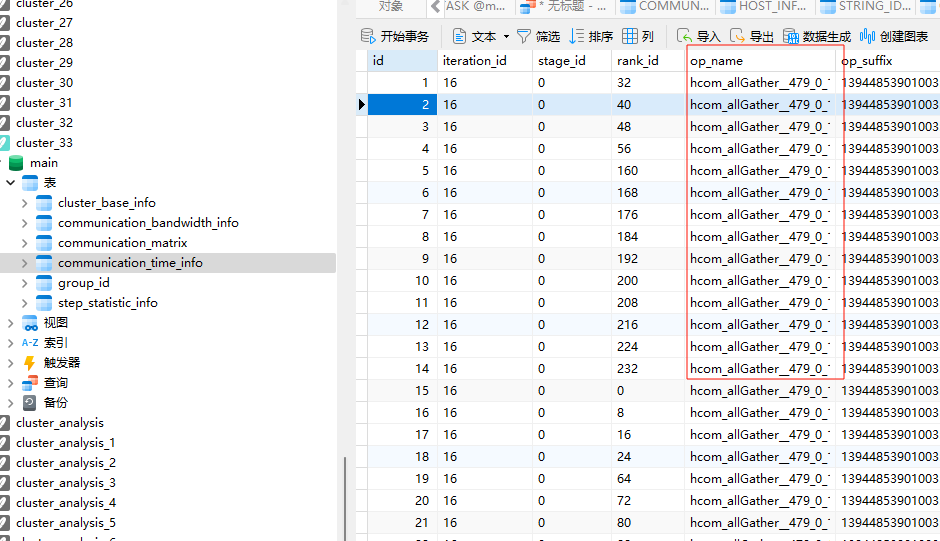

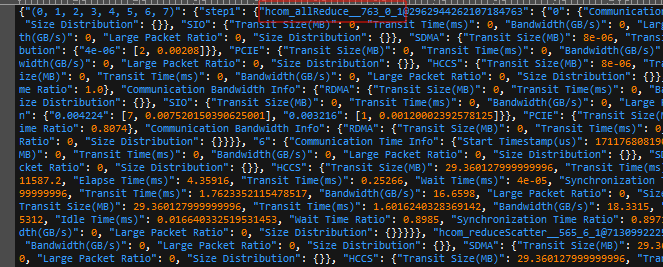

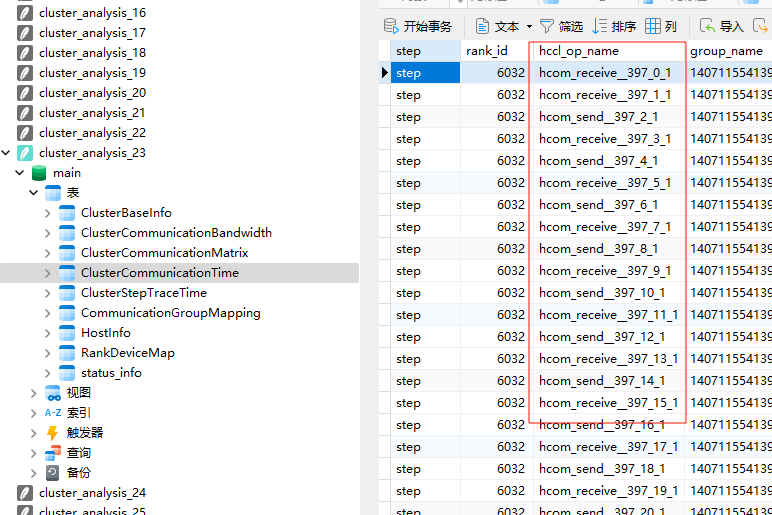

	communication/duration/operatorNames		数据：	通信耗时视图中的算子名列表。

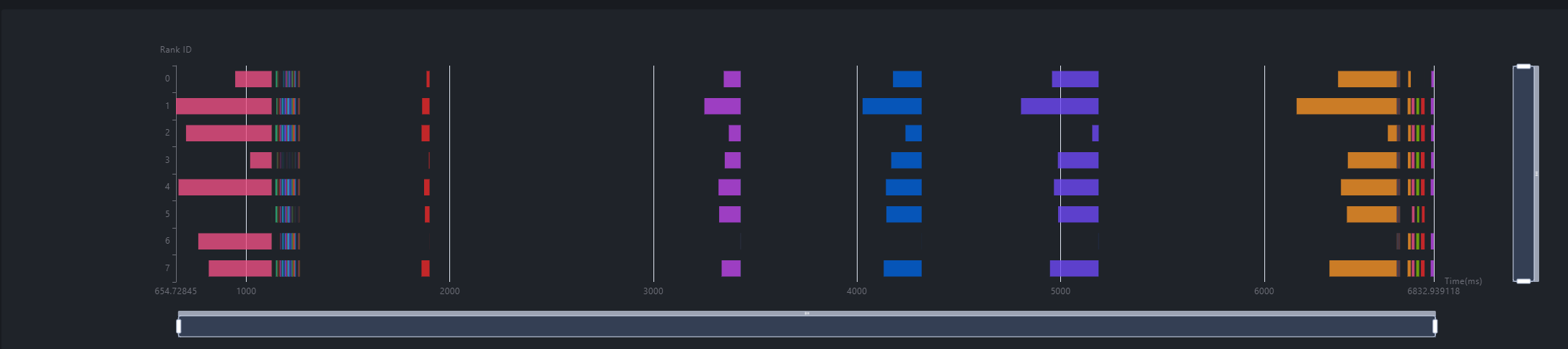

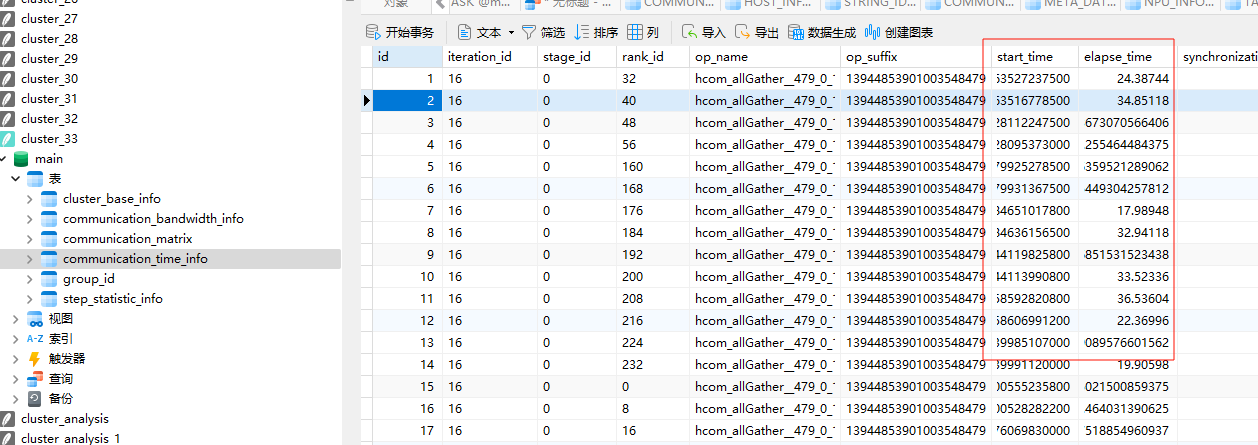

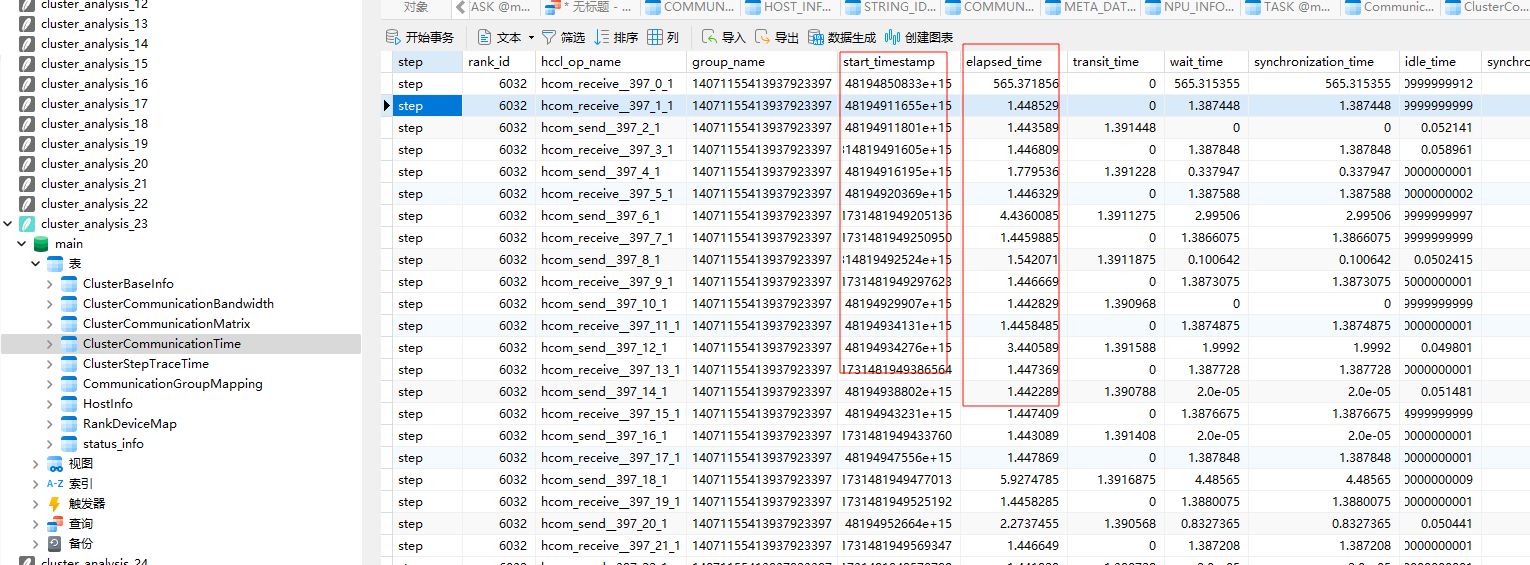

	communication/operatorLists		数据：	算子列表视图。

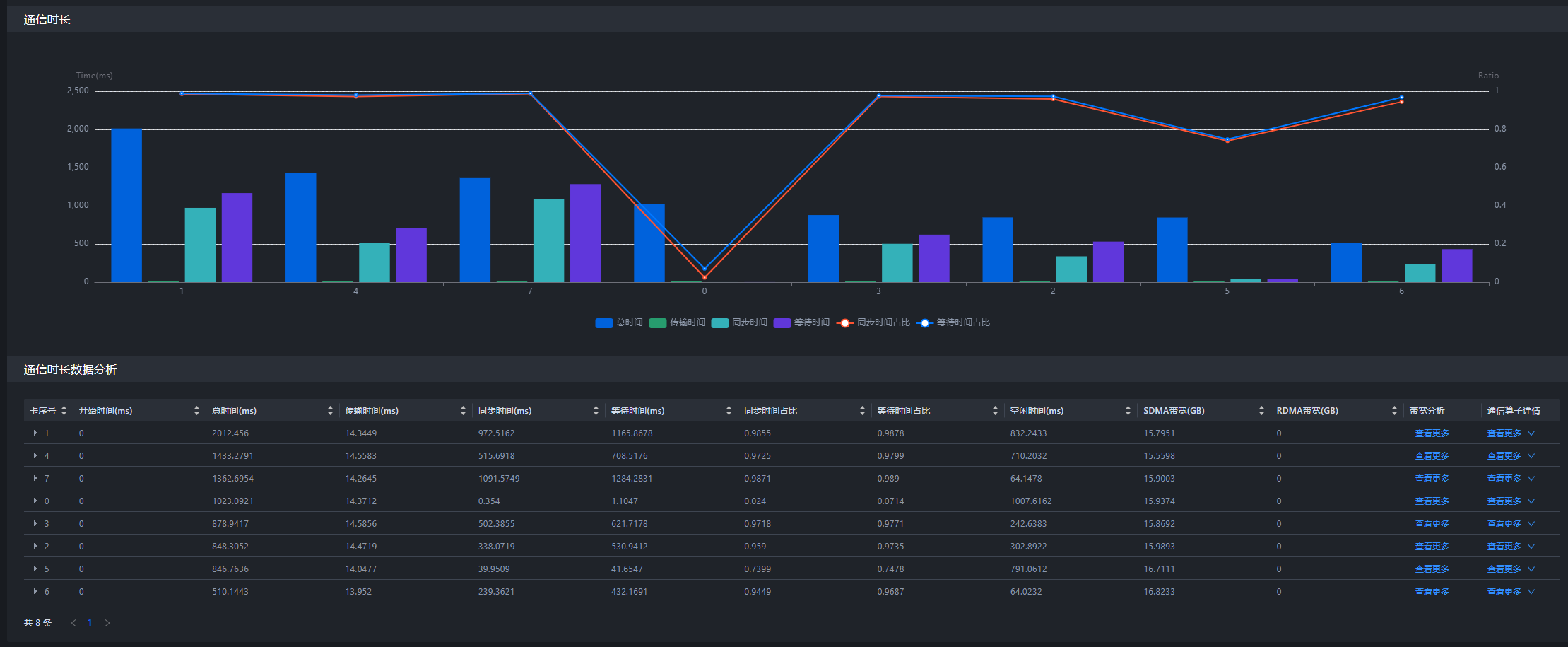

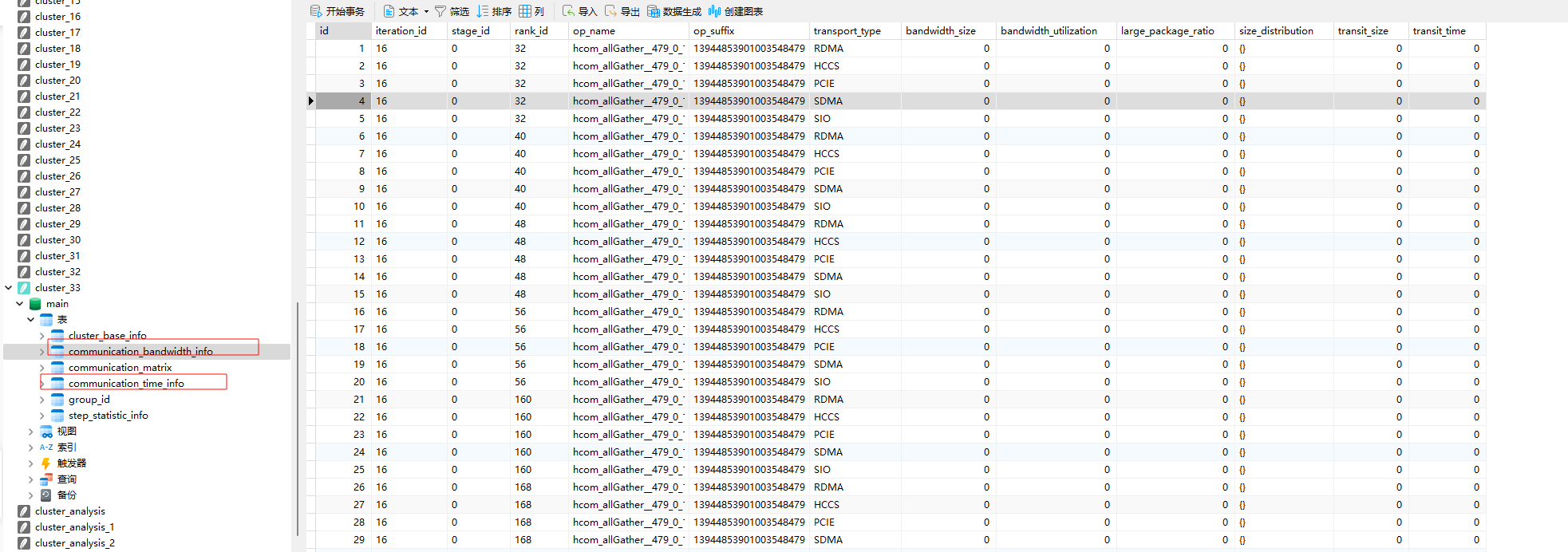

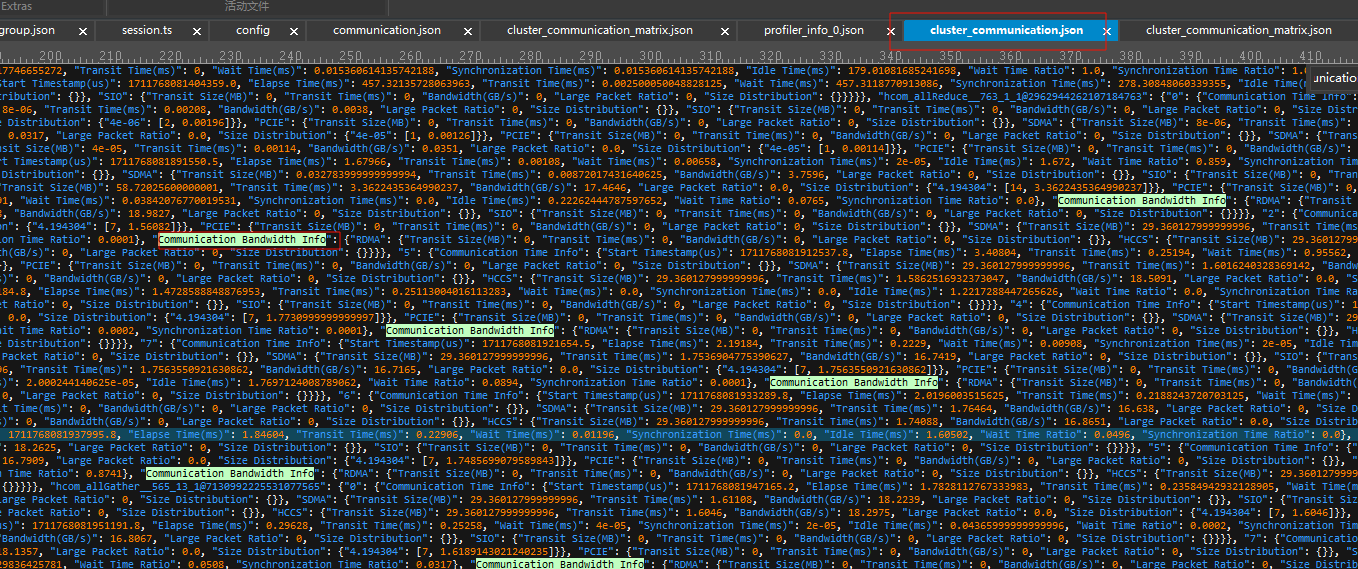

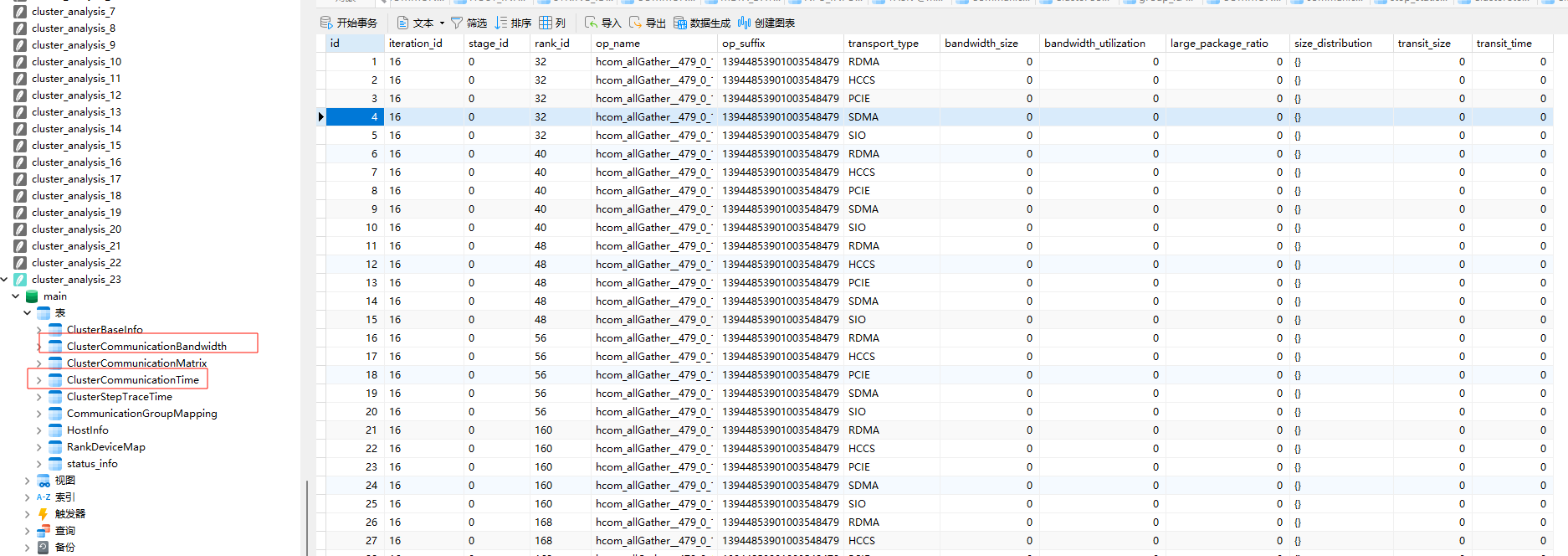

	communication/duration/list			通信耗时明细列表，专家建议由数据计算得到。

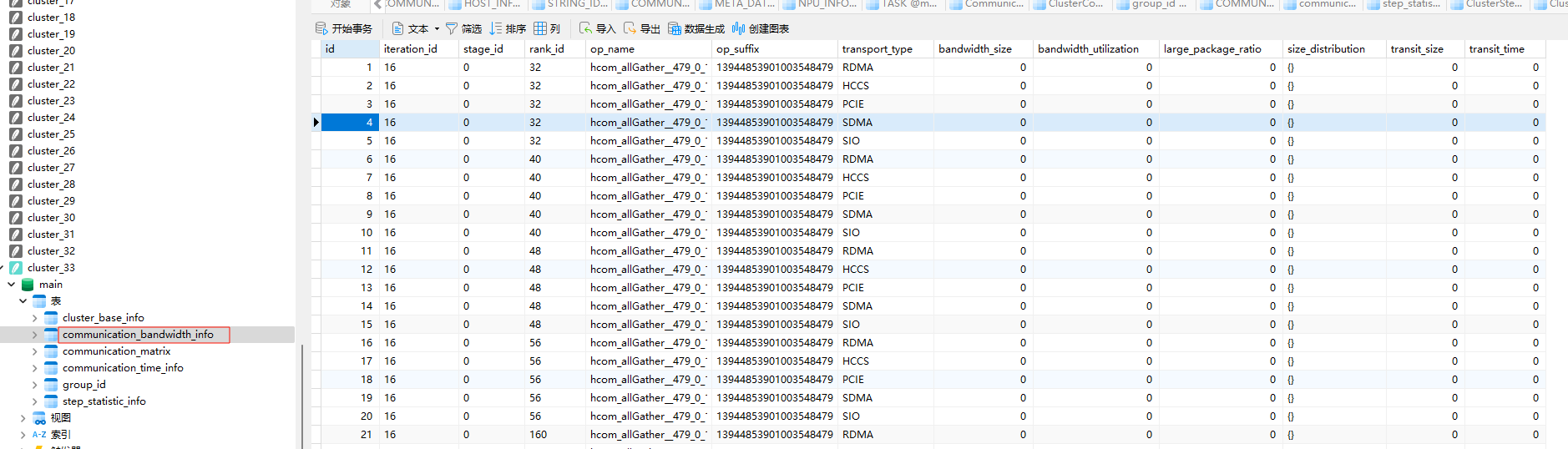

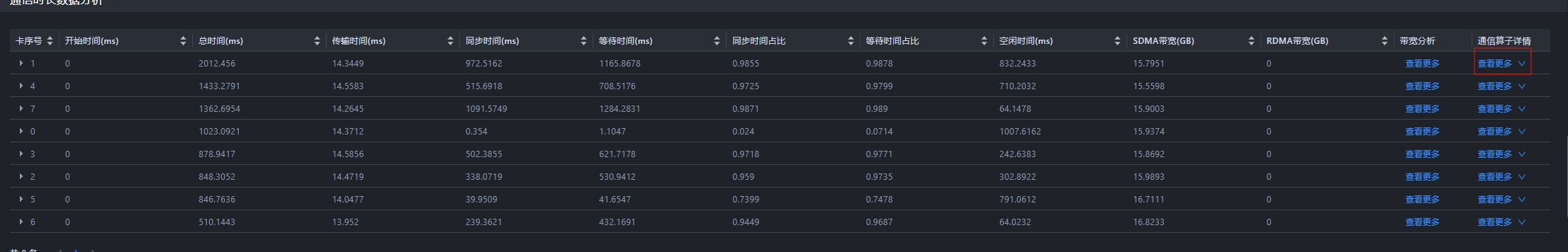

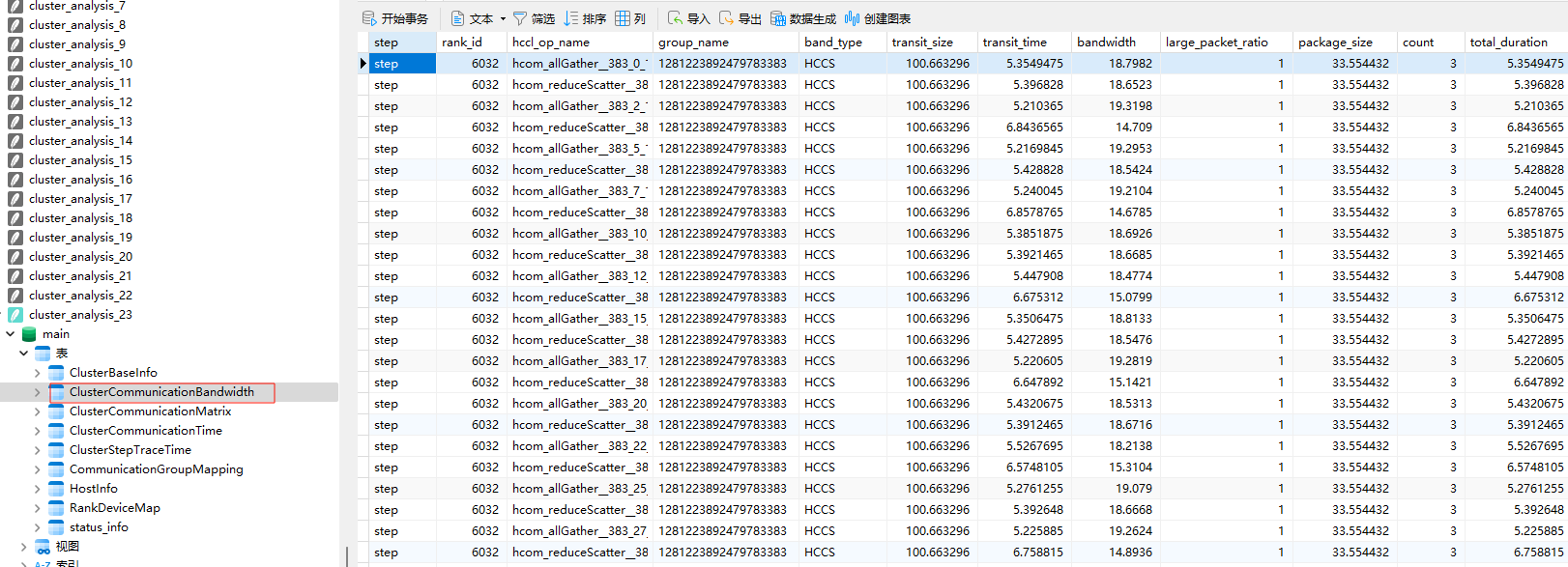

	communication/operatorDetails			算子详情。

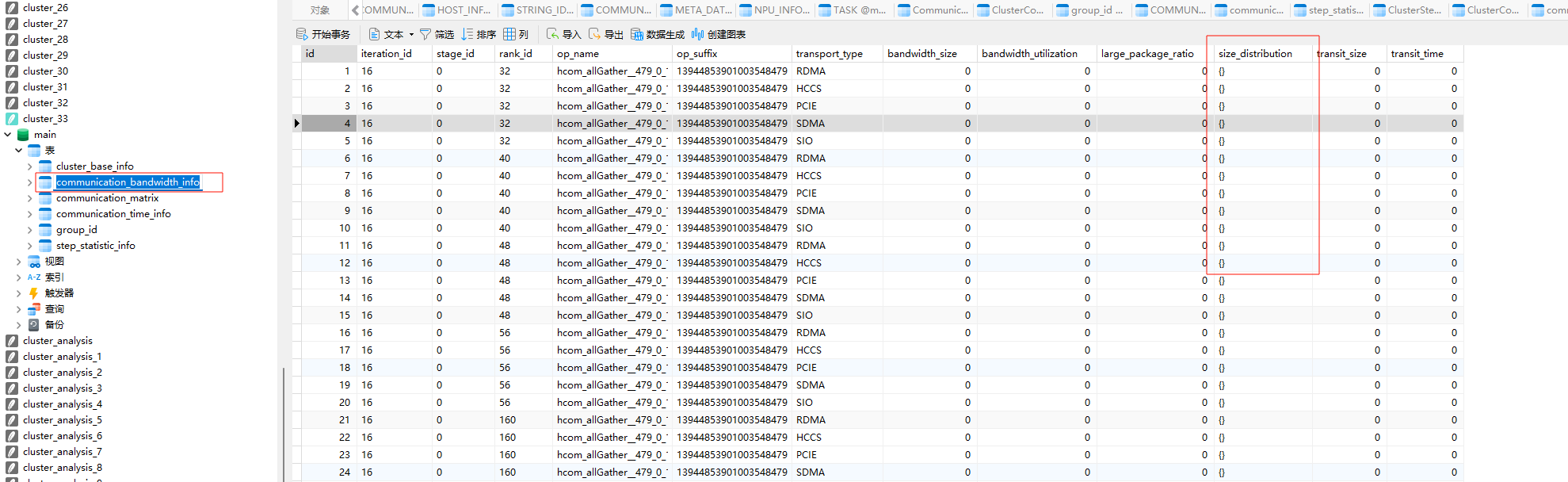

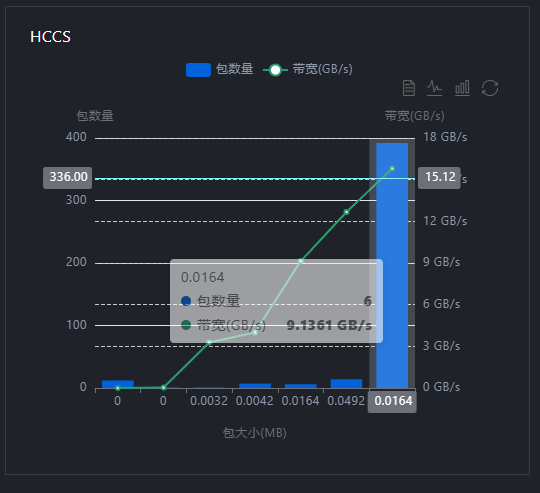

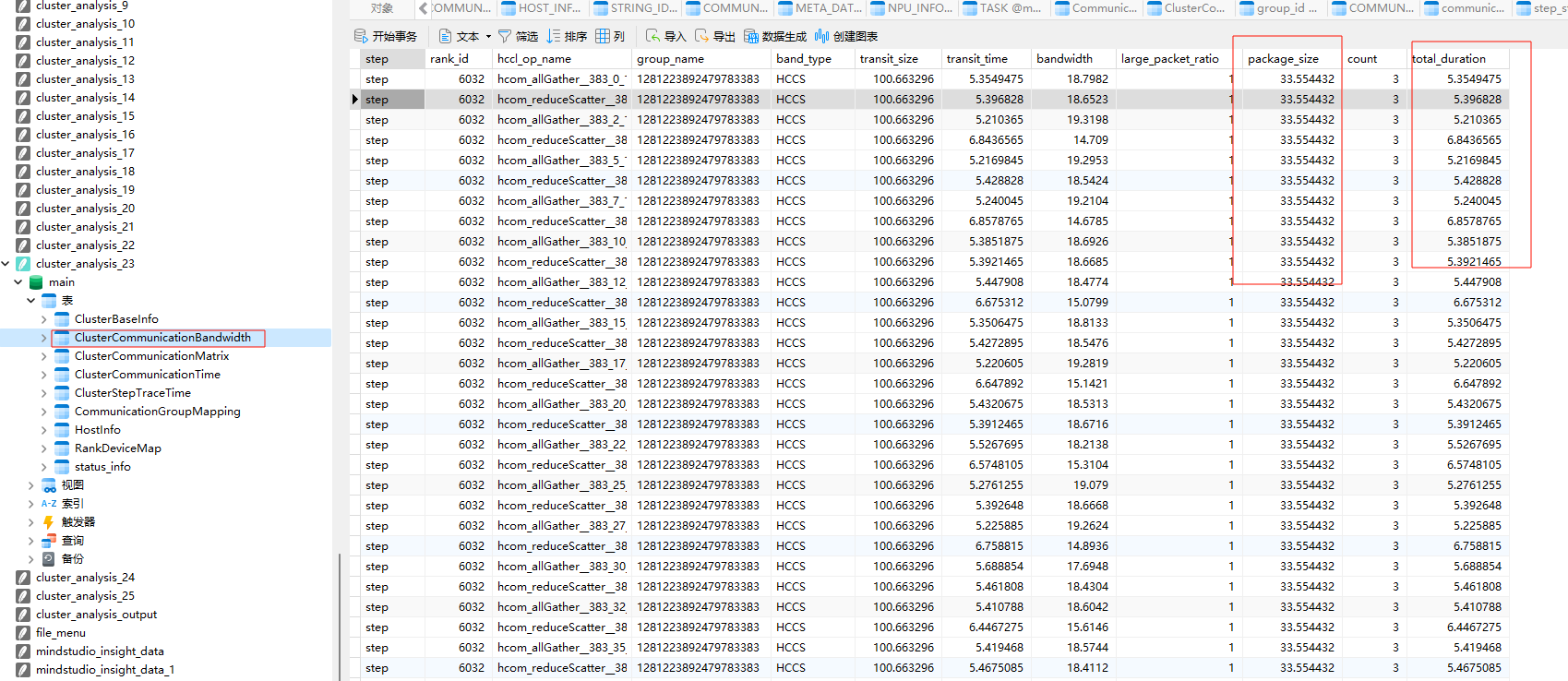

	communication/distribution			通信分布图。

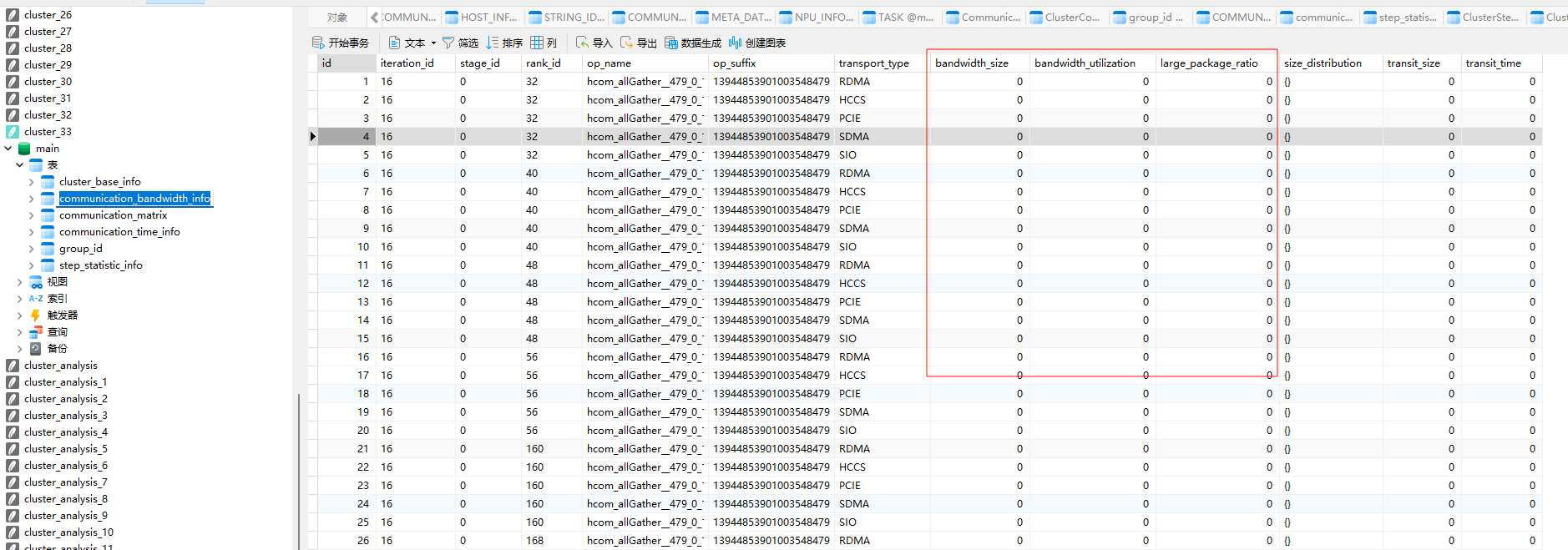

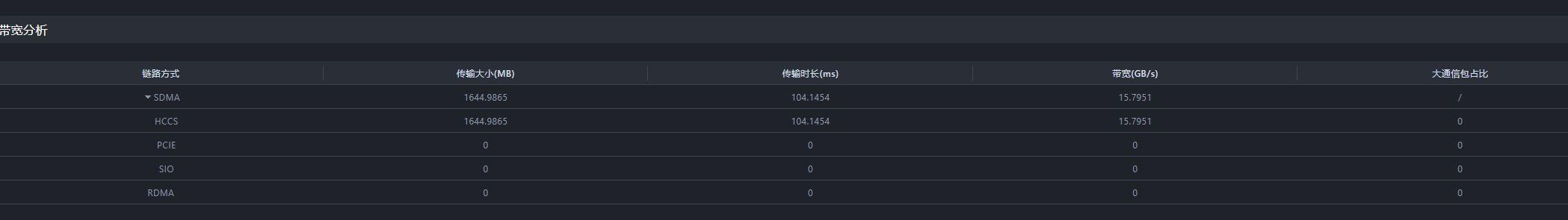

	communication/bandwidth			带宽分析。

2.4 代码入口

• 前端请求封装：modules/cluster/src/utils/RequestUtils.ts
• 后端命令常量：server/src/modules/defs/ProtocolDefs.h
• 后端插件：server/src/modules/communication/CommunicationPlugin.h
• 插件注册：server/src/modules/Plugins.cpp
• 协议测试：server/src/test/modules/communication/protocol/CommunicationProtocolUtilTest.cpp
• 请求样例：server/src/test/test_data/request.csv

2.5 说明

• text 与 db 仅表示数据来源不同，页面能力和接口命名保持一致。
• 表格中的图片仍保留，用于辅助快速定位 UI，但不作为唯一信息来源。
• sortOpNames 的 DB 场景支持情况、专家建议的具体算法、每个接口的完整响应字段，需以源码和测试结果为准。
