快速入门（算子调优篇）¶

MindStudio Insight 支持导入 msOpProf 工具采集的、运行在昇腾 AI 处理器上的算子性能数据。用户可根据展现的算子关键性能指标，快速定位算子的软、硬件性能瓶颈，进行算子性能调优。

本文以 matmul_leakyrelu 算子为例，演示如何从上板数据发现性能异常，再通过仿真数据定位到可能需要优化的用户代码行。

1. 适用范围与前置条件¶

1.1 适用范围¶

本文适用于希望快速体验 MindStudio Insight 算子调优能力的开发者，重点演示以下流程：

导入 msOpProf 采集的算子上板数据，查看算子整体耗时和流水占比。
导入 msOpProf 仿真数据，查看 Timeline（时间线）和 Source（源码）信息。
根据热点行为定位可能导致性能瓶颈的用户代码位置。

[!NOTE] 本文使用已准备好的样例数据演示分析路径，不展开 msOpProf 数据采集命令。若需要采集真实算子数据，请参考 MindStudio Insight 算子调优中的数据说明和 msOpProf 工具文档。

1.2 开始前检查¶

检查项	要求
工具安装	已完成 MindStudio Insight 安装，安装方法请参见 MindStudio Insight 安装指南。
版本配套	MindStudio Insight、CANN 与采集工具版本需匹配，版本关系请参见版本发布说明。
样例数据	已下载本文提供的算子样例数据，并能在本地访问。
数据来源	样例数据由 msOpProf 采集，包含上板数据和仿真数据。
适用场景	适用于 Ascend 算子性能分析入门，尤其适合学习 Details、Timeline、Source 页签之间的定位关系。

1.3 样例数据¶

算子数据：点击下载

下载后请确认目录中包含以下两类数据：

├─msprof-op                  # 上板数据，用于查看真实硬件执行耗时和基础性能指标
│  ├─core_inter_load
│  ├─details
│  ├─ratio
│  ├─roofline
│  ├─source
│  └─timeline
└─msprof-op-simulator         # 仿真数据，用于查看细粒度 Timeline 和源码热点

本文后续会分别导入：

msprof-op/details/visualize_data.bin：查看上板数据。
msprof-op-simulator/visualize_data.bin：查看仿真数据。

1.4 术语速查¶

术语	说明
上板数据	在真实昇腾硬件上运行算子后采集的数据，适合观察真实耗时、流水占比和硬件利用情况。
仿真数据	通过仿真器采集的数据，适合观察更细粒度的指令流水、代码热点和行为分布。
Details（详情）	用于查看算子基础信息、内存负载、流水占比等汇总指标。
Timeline（时间线）	用于按时间顺序查看算子运行过程中的行为和流水状态。
Source（源码）	用于将热点行为关联到用户源码位置。
Scalar	标量计算单元。Scalar 活跃度过高通常意味着存在较多标量控制或配置类操作。
Cube	矩阵计算相关的计算单元。矩阵类算子通常希望主要耗时集中在 Cube 计算上。

2. 操作步骤¶

2.1 查看上板数据¶

操作： 导入 msprof-op/details/visualize_data.bin 上板数据文件，切换到 Details（详情）页签。

观察目标： 先查看算子整体耗时，判断是否明显偏离预期。

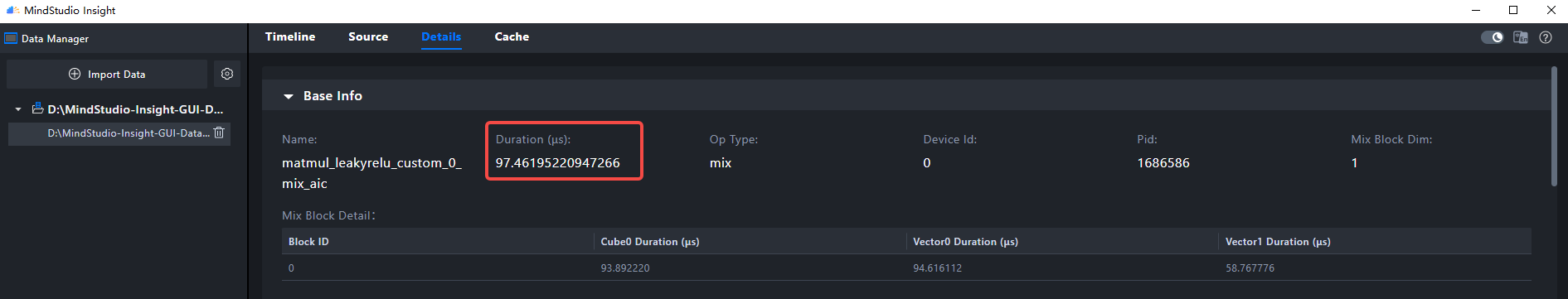

在基础信息部分，发现算子用时约 90+ μs。

对于 matmul_leakyrelu 算子，性能主要取决于矩阵乘法部分，LeakyReLU 的计算量相对很小。

根据该样例的先验基准，在 Ascend 910 上计算 FP16 的小矩阵（1024 × 1024 × 1024），matmul_leakyrelu 算子的预期用时通常在 16–30 μs 范围内。当前样例约 90+ μs，明显高于预期，因此可以初步判断该算子存在优化空间。

[!NOTE] 预期耗时会受硬件型号、CANN / msOpProf 版本、算子实现和输入规模影响。本文中的数值用于说明分析方法，真实业务中应以同环境基线或优化目标作为判断依据。

下一步： 继续查看流水占比，判断耗时是否集中在不符合预期的计算单元上。

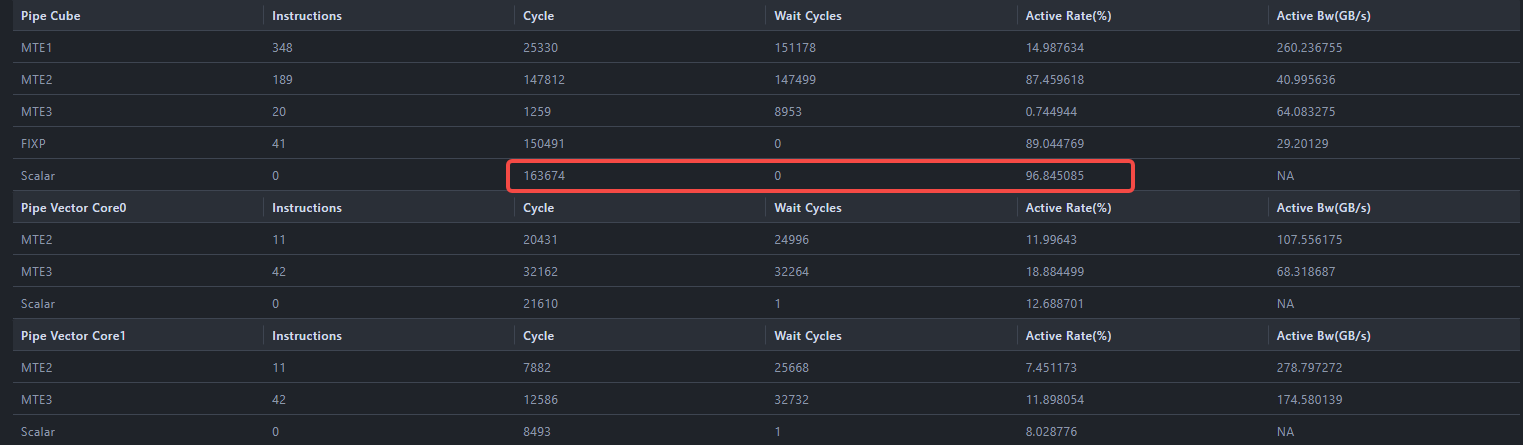

在内存负载分析部分，查看流水情况，发现 Cube 流水中 Scalar 活跃度较高。对于矩阵乘法主导的算子，通常期望主要计算耗时集中在 Cube 相关计算上；如果 Scalar 行为占比明显偏高，说明算子中可能存在较多标量配置、控制或对象初始化操作，需要继续定位具体来源。

初步结论：算子整体耗时高于预期，且 Scalar 行为占比较高，建议继续通过仿真数据定位具体代码位置。

2.2 查看仿真数据¶

操作： 导入 msprof-op-simulator/visualize_data.bin 仿真数据文件，切换到 Timeline（时间线）页签。

观察目标： 查看 Scalar 泳道中的行为分布，确认上板数据中观察到的 Scalar 活跃问题是否能在时间线上定位。

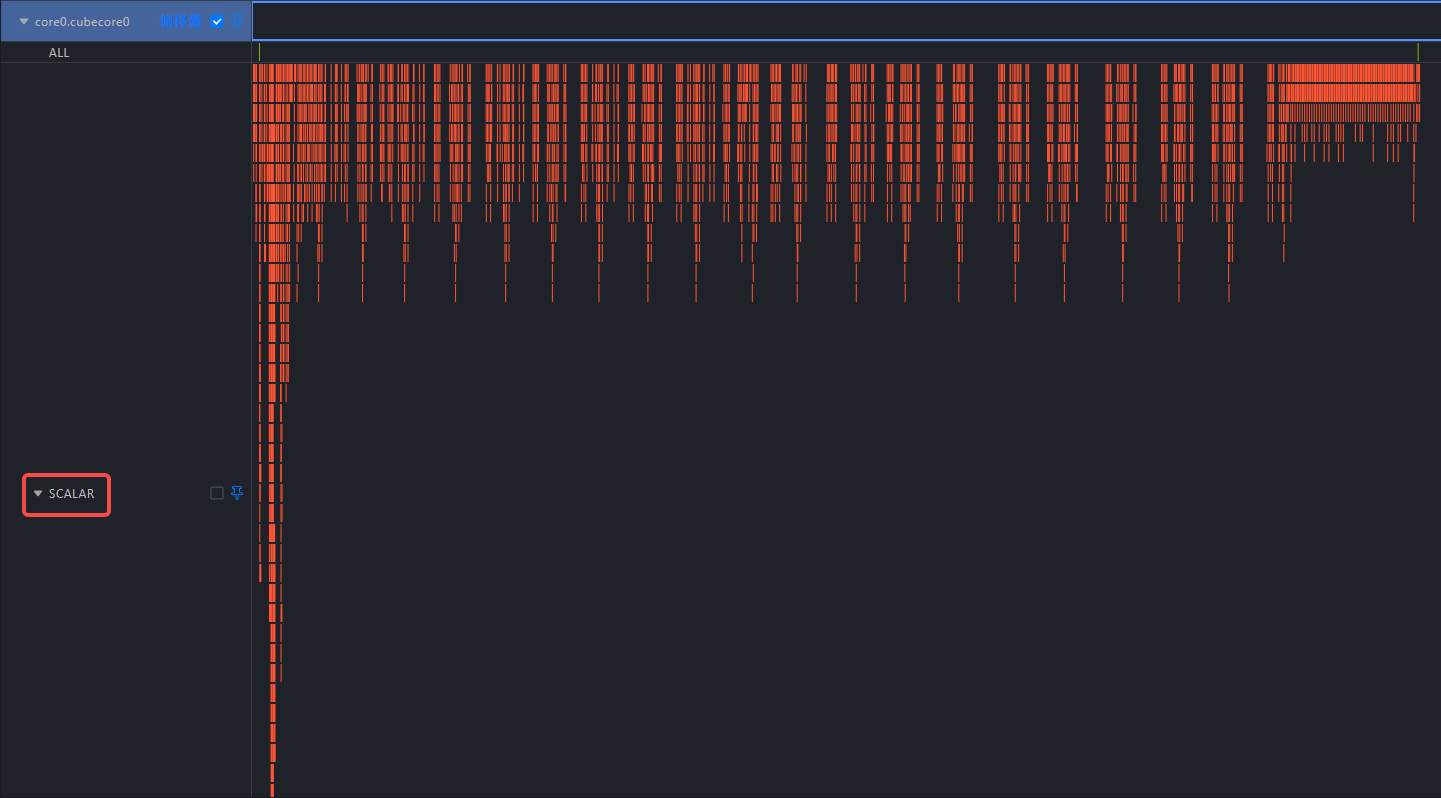

在 Timeline（时间线）页签查看算子运行过程的行为。可以看到 Scalar 泳道中的行为较多，这与上板数据中“Scalar 活跃度较高”的初步结论一致。

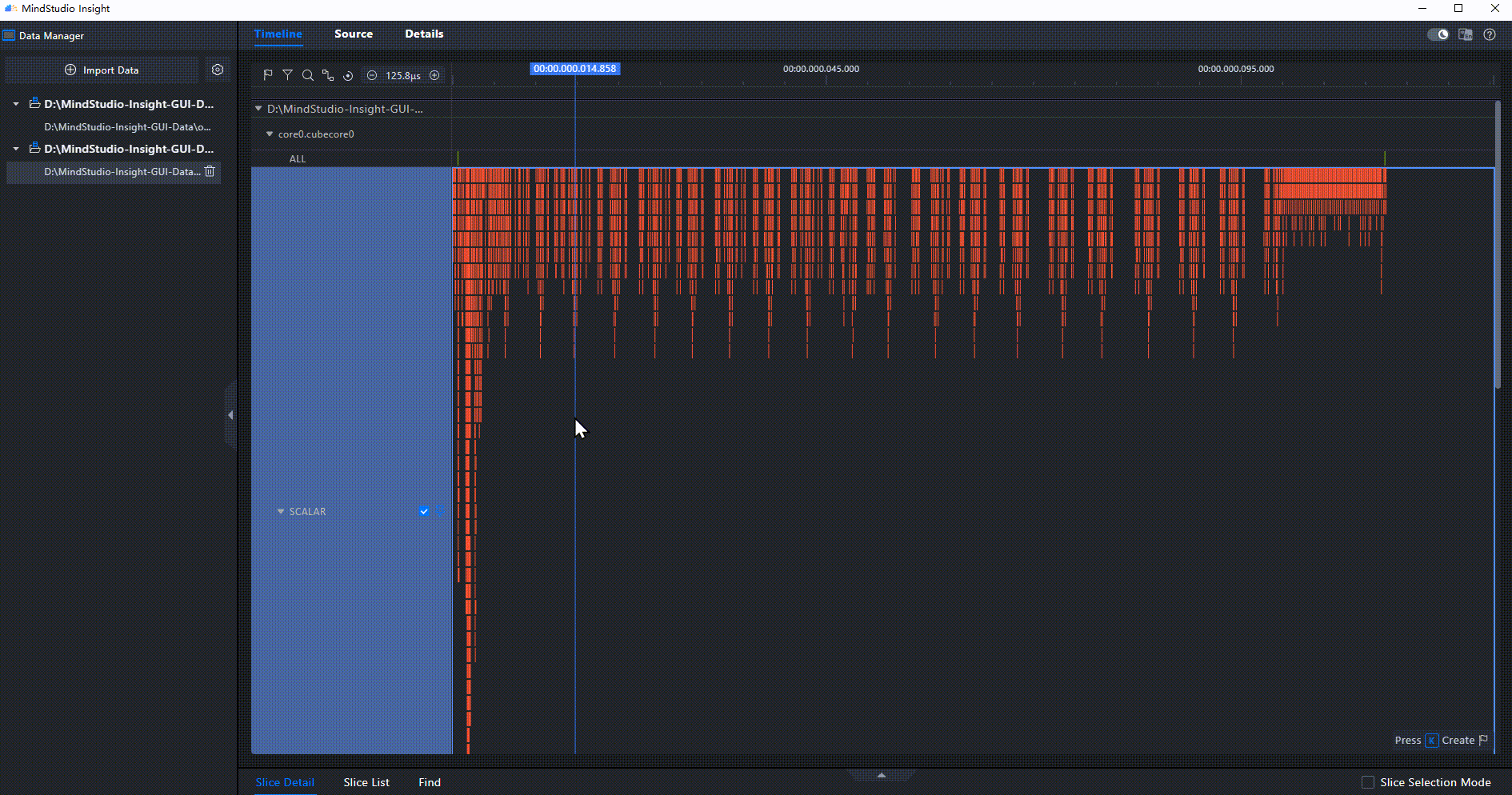

操作： 鼠标框选 Scalar 泳道，挑选发生次数最多或耗时最明显的行为，查看是哪段代码导致的。

判断依据： 如果某类 Scalar 行为出现次数多，或在时间线上形成密集片段，通常说明该行为可能对整体耗时有明显贡献，应优先定位其源码来源。

选中目标行为后，在详情区域查看关联源码位置。

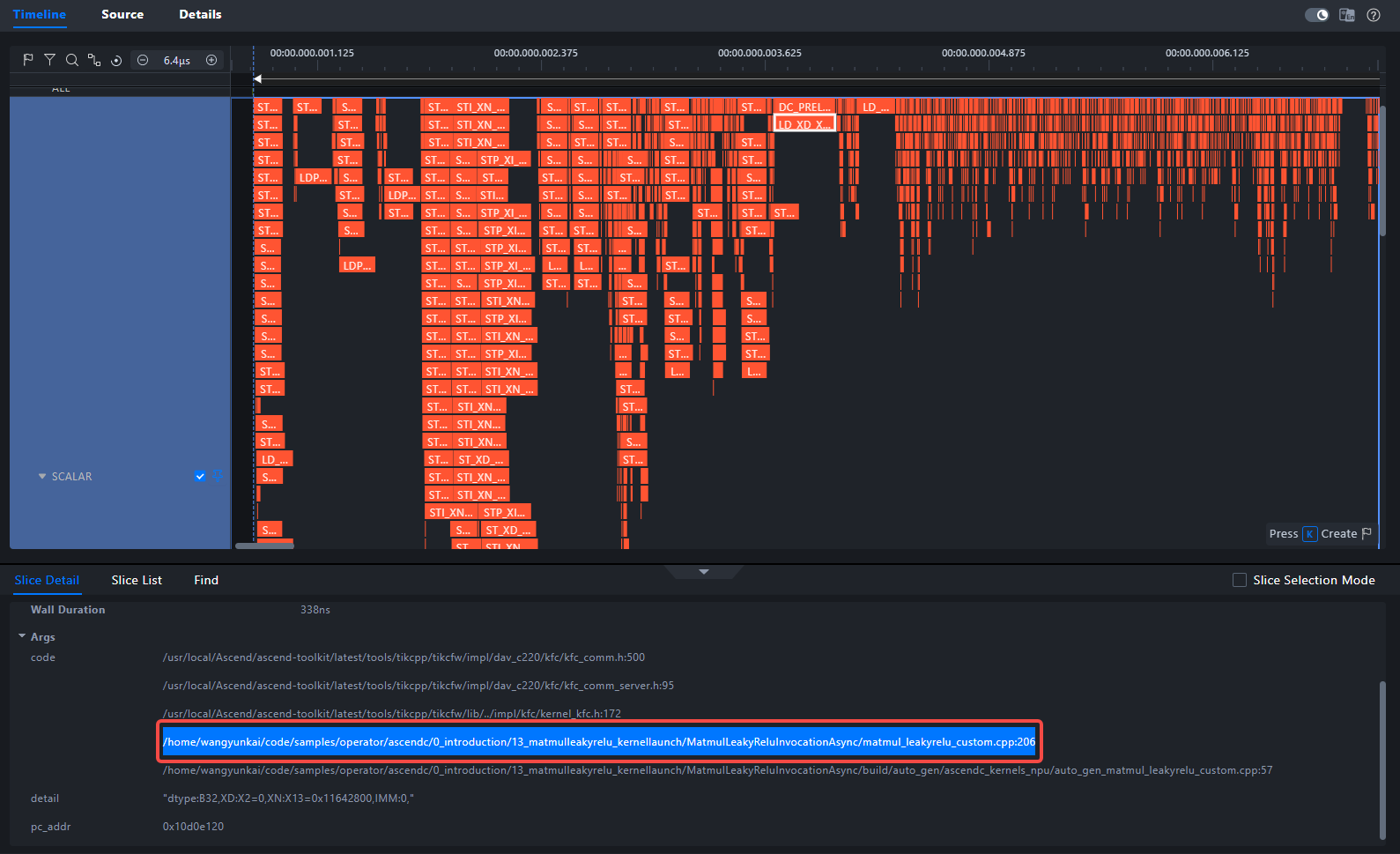

从详情区域可以定位到用户代码位置，示例路径如下：

/path/to/samples/operator/ascendc/0_introduction/13_matmulleakyrelu_kernellaunch/MatmulLeakyReluInvocationAsync/matmul_leakyrelu_custom.cpp:206

[!NOTE] 实际路径会随样例代码存放位置不同而变化。分析时请优先关注路径中的用户源码文件和行号，而不是工具链内部文件路径。

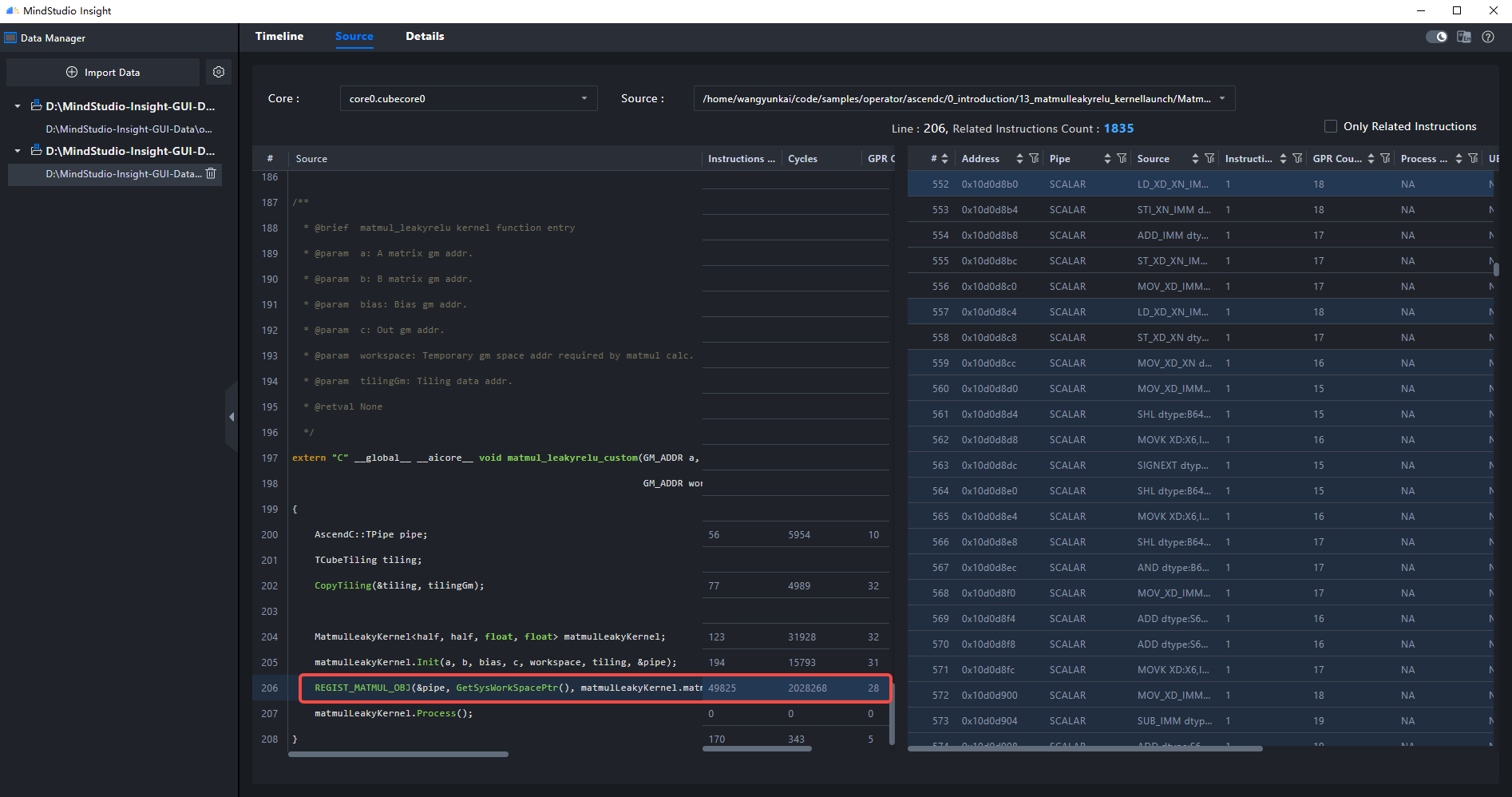

操作： 切换到 Source（源码）页签，打开之前找到的用户代码。

206     REGIST_MATMUL_OBJ(&pipe, GetSysWorkSpacePtr(), matmulLeakyKernel.matmulObj, &matmulLeakyKernel.tiling);

REGIST_MATMUL_OBJ 是一个宏，用于初始化 Matmul 对象并设置 Tiling 参数。根据昇腾官方文档，这个宏内部会执行一系列标量操作来配置 Cube 计算单元，因此它可能是本例中 Scalar 行为较多的重要来源。

结论：通过“上板数据发现异常 → 仿真数据查看时间线 → Source 页签定位源码”的路径，可以定位到可能需要优化的代码行。下一步应由算子开发工程师结合算子实现，评估是否可以减少重复初始化、优化 Tiling 设计或调整 Matmul 对象使用方式。

3. 常见问题与排查入口¶

现象	建议处理
导入 `visualize_data.bin` 后无数据显示	先确认导入的是上板或仿真数据中正确的 `visualize_data.bin` 文件，再参考 FAQ 中的数据导入相关问题。
页面显示与本文截图不完全一致	不同 MindStudio Insight、CANN 或 msOpProf 版本的界面字段可能略有差异，请以 Details、Timeline、Source 页签中的关键指标和源码定位信息为准。
无法定位到源码	检查 msOpProf 采集时是否包含源码信息，或参考 MindStudio Insight 算子调优的数据说明。
想了解 Timeline 泳道含义	参考 Timeline 泳道介绍。
