开发指南

1. 代码仓目录说明

1.1 顶层目录结构

├── build                              # 构建脚本
├── docs                               # 项目文档
├── e2e                                # 端到端测试用例
├── modules                            # 前端模块目录
│   ├── build                          # 前端构建脚本
│   ├── cluster                        # 概览、通信模块
│   ├── compute                        # 算子调优模块
│   ├── framework                      # 前端主框架模块（基础功能）
│   ├── leaks                          # 内存泄露检查模块
│   ├── lib                            # 公共库目录
│   ├── memory                         # 内存模块
│   ├── memory-on-chip                 # 片上内存模块
│   ├── operator                       # 算子模块
│   ├── reinforcement-learning         # 强化学习模块
│   ├── statistic                      # 服务化调优模块
│   ├── timeline                       # 时间线模块
│   └── triton                         # Triton 模块
├── platform                           # 底座目录（Rust/Tauri）
├── plugins                            # 插件目录
├── scripts                            # 脚本目录
└── server                             # 后端服务模块
    ├── build                          # 构建脚本
    ├── cmake                          # CMake 配置脚本
    ├── src                            # 后端源码
    │   ├── channel                    # 网络通讯
    │   ├── defs                       # 全局定义
    │   ├── entry/server/bin           # 程序入口
    │   ├── protocol                   # 消息定义
    │   ├── modules                    # 业务模块
    │   │   ├── base                   # 模块共用基类
    │   │   ├── global                 # 全局消息
    │   │   ├── timeline               # timeline 消息处理
    │   │   │   ├── core               # 核心处理逻辑
    │   │   │   ├── handler            # 消息处理
    │   │   │   └── protocol           # 消息格式转换
    │   │   └── ...                    # 其他业务模块
    │   ├── server                     # server 服务
    │   ├── test                       # 后端开发者测试
    │   └── utils                      # 工具类
    └── third_party                    # 第三方依赖

1.2 前端模块说明

文件夹名称	对应模块
cluster	概览（summary）、通信（communication）
compute	算子调优
framework	基础功能（微前端基座）
leaks	内存泄露检查
memory	内存
operator	算子
reinforcement-learning	强化学习
statistic	服务化调优
timeline	时间线

2. 开发环境搭建

2.1 推荐开发软件

软件名	用途
WebStorm（推荐）	编写 & 启动前端
CLion（推荐）	编写 & 启动 C++ 后端

2.2 环境依赖

软件名	版本要求	用途
Node.js	v18.20.8+	前端
pnpm	无要求	前端包管理
Python	3.11+	工具脚本
MinGW	10.0+（msvcrt 版本）	执行编译程序
git	无	代码拉取与提交
cmake	3.16~3.20	后端项目构建与编译

2.3 代码下载

2.3.1 Fork 代码到自己仓库，并使用 git 从远程仓库 clone 代码到本地

MindStudio-Insight

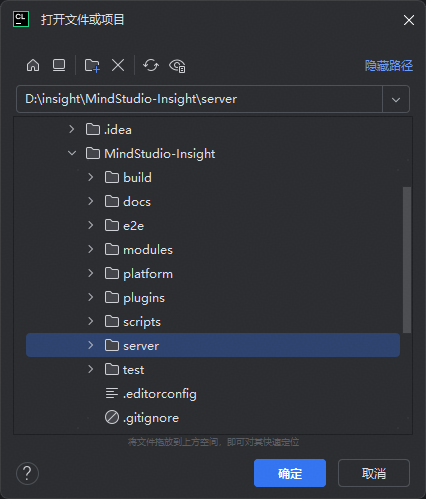

2.3.2 使用 CLion 打开 server 文件夹

2.4 配置 CLion 设置

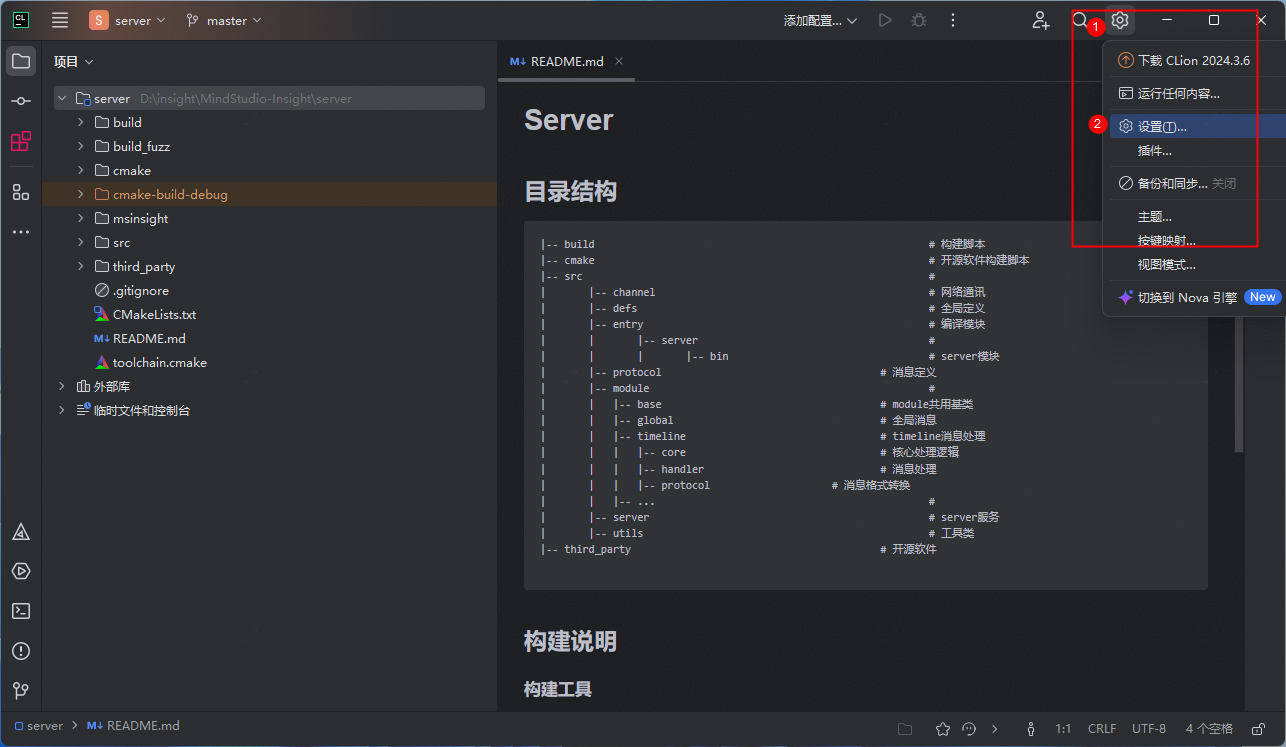

1. 点击右上角的设置按钮，选择设置选项

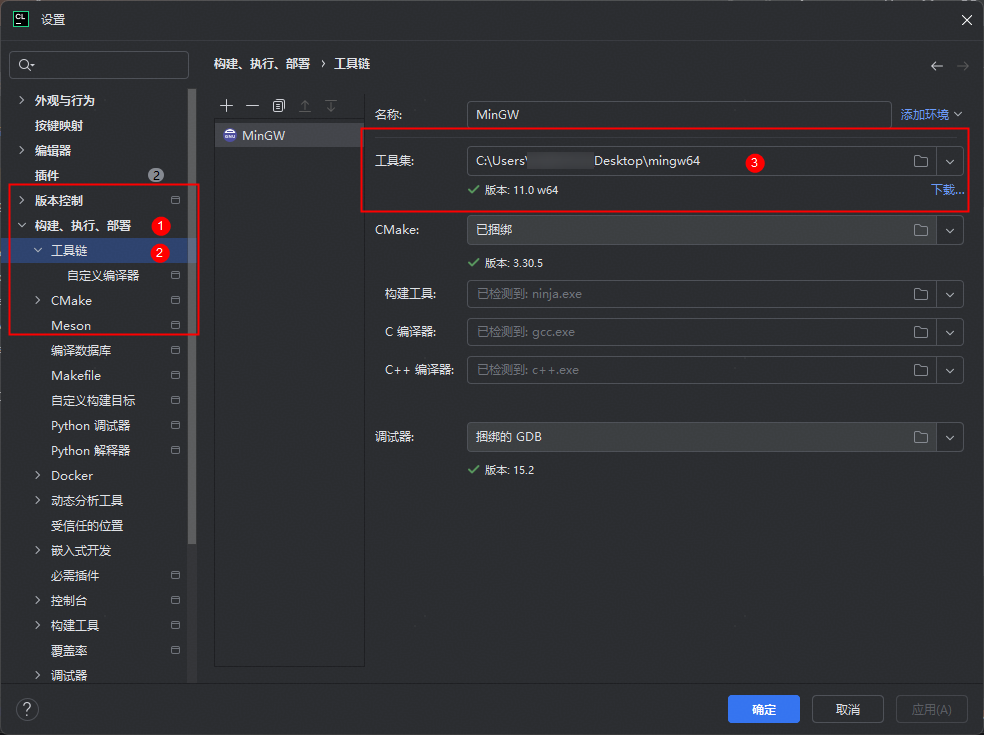

2. 选择构建、执行、部署中的工具链选项，将工具集路径指向已安装的 MinGW

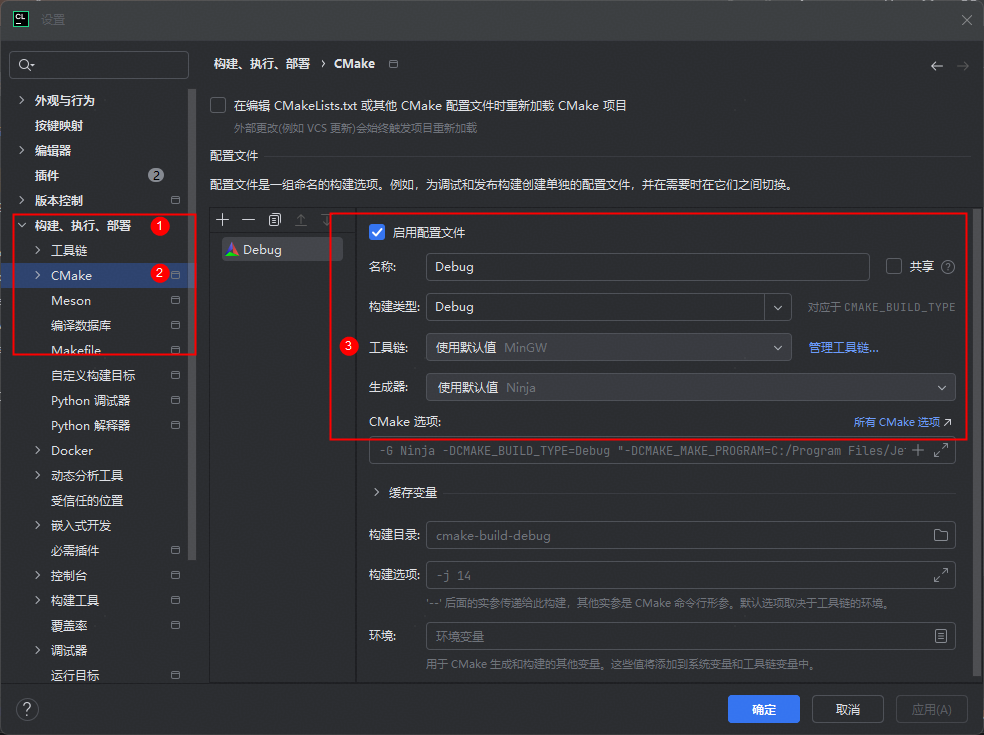

3. 选择构建、执行、部署中的 CMake 选项，将工具链指向 MinGW

2.5 配置 pre-commit 代码检查工具

pre-commit 是一款基于 Git 钩子的开源代码质量管控工具，在代码提交前会自动完成代码校验、格式规范化等工作。项目要求本地启用 pre-commit 完成代码校验后再提交。 pre-commit 本地运行指南

1. 安装 pre-commit

pip install pre-commit

2. 安装 Git 钩子

在项目根目录下执行，注册 Git 钩子。后续执行 git commit 时将自动触发代码检查。

pre-commit install

3. 执行代码检查

在提交代码前，扫描暂存区的改动文件，自动完成格式化与合规性检查。

git add .
pre-commit run

检查过程中，格式化类问题（如代码缩进、换行等）会被自动修复，修复后需重新 git add。未能自动修复的错误请根据提示人工修复。

前端 modules 目录下暂存的 js/jsx/ts/tsx 文件会在 pre-commit 阶段执行 ESLint 检查。pre-commit 只检查暂存文件，不能替代 CI 中的全量 cd modules && pnpm lint。

4. 提交代码

钩子安装成功后，正常提交代码即可，pre-commit 会自动运行。若自动修复后无其他问题，提交将直接成功。

git add .
git commit -S -m "提交信息"

3. 编译、构建、运行

3.1 第三方库的下载与编译

在 server 文件夹下新建终端，运行如下代码。执行此步骤之前请保证网络畅通。

cd server/build
python download_third_party.py
python preprocess_third_party.py

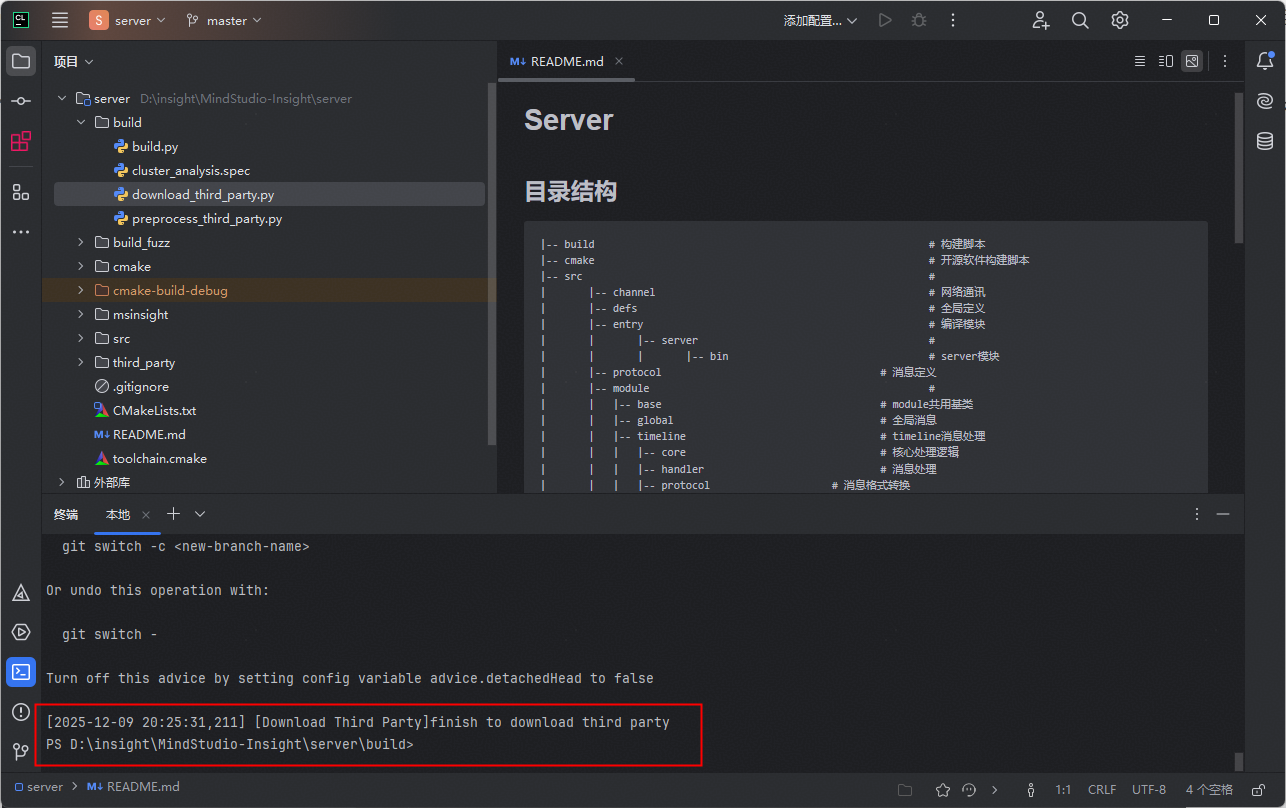

下载第三方库成功

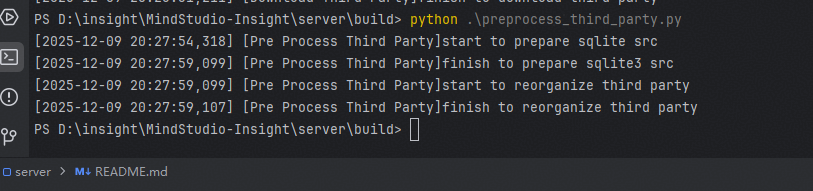

预运行成功

3.2 CMake 编译

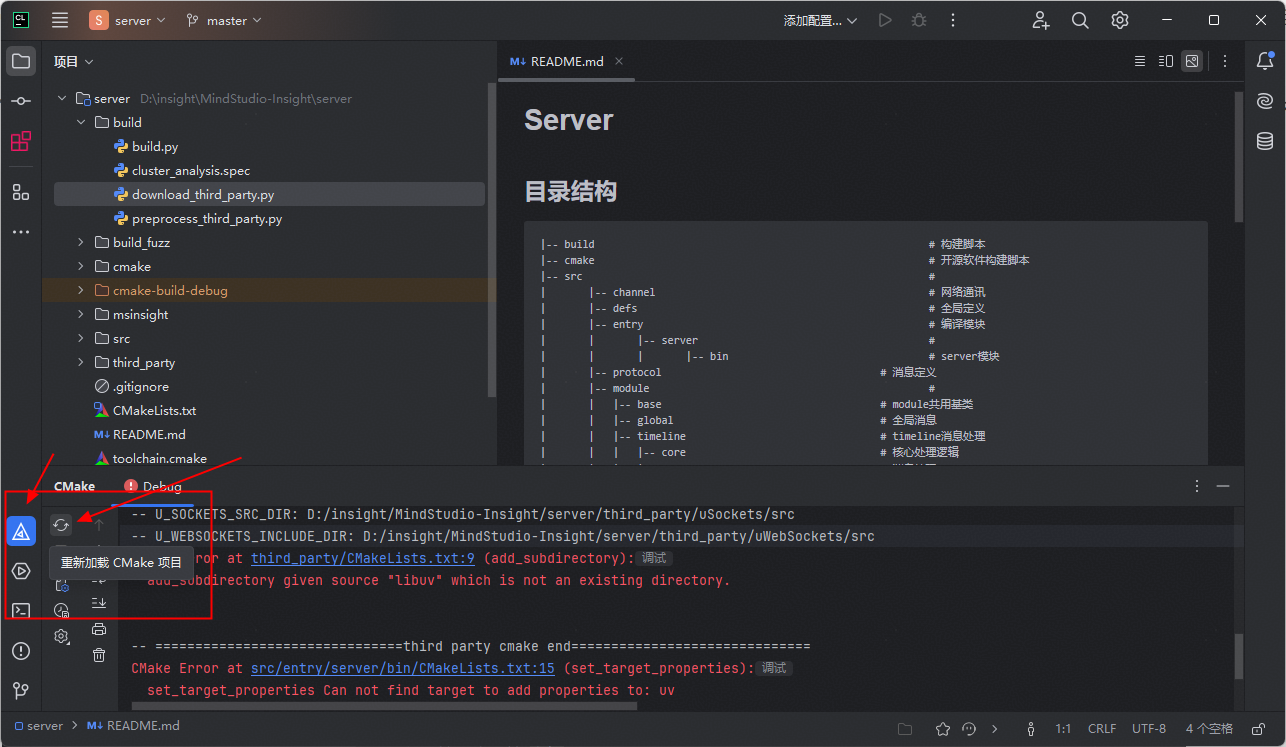

• 点击右下角的 CMake 按钮，选择重新加载 CMake 项目

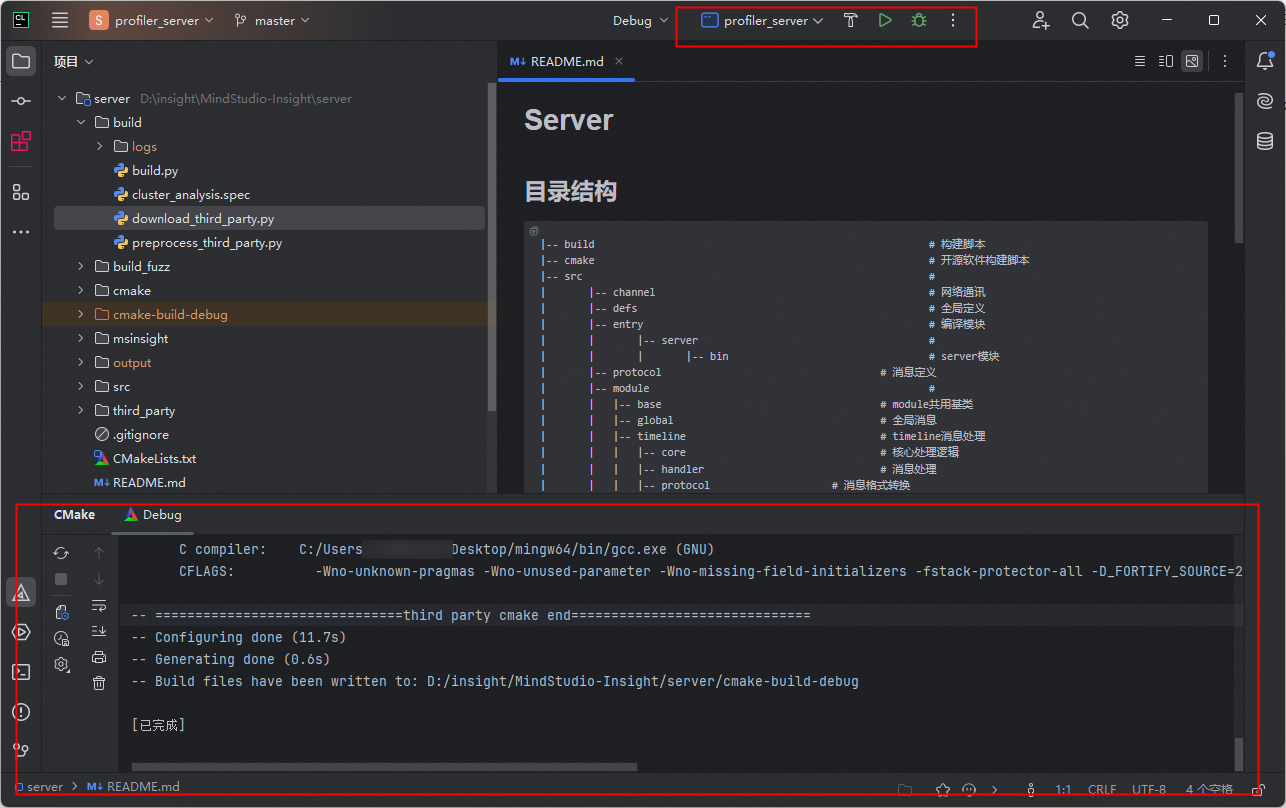

• CMake 重载成功如下图所示

3.3 后端启动

3.3.1 启动参数配置

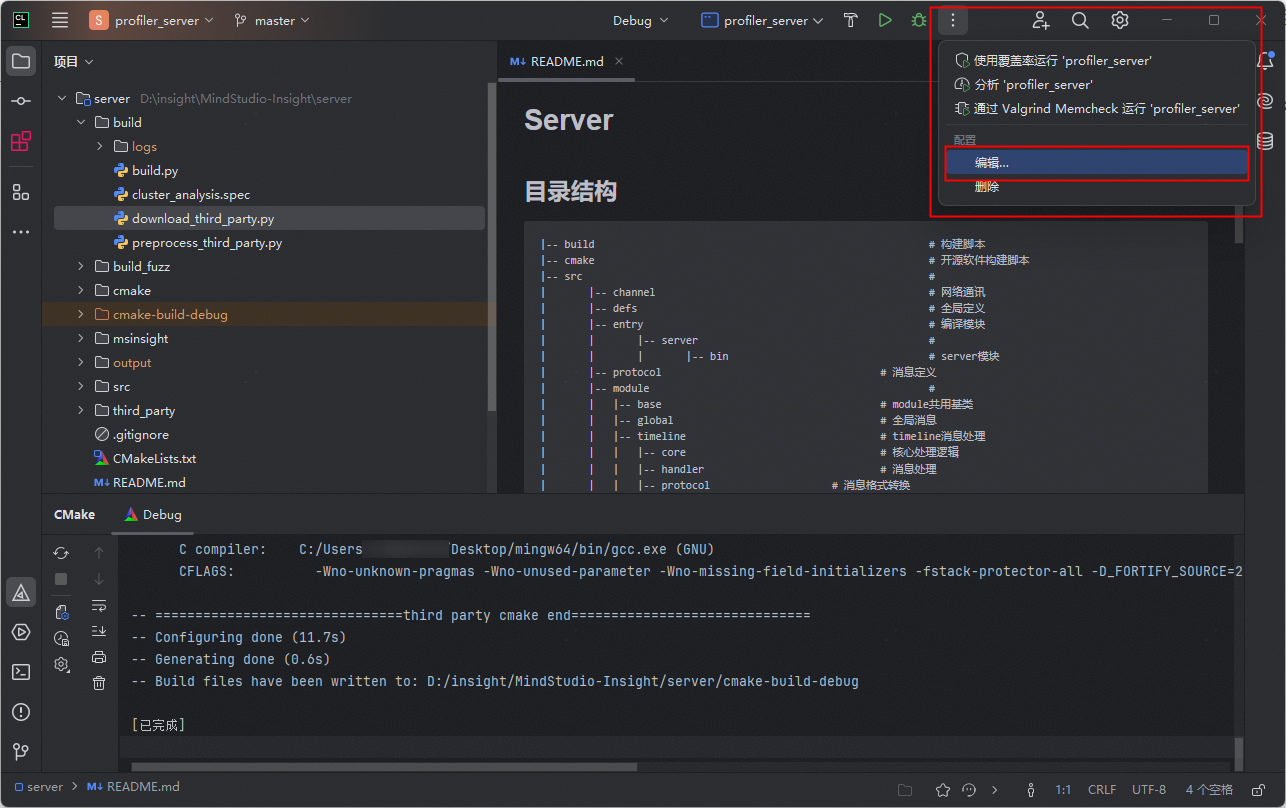

• 打开 profiler_server 旁的更多选项，选择编辑选项

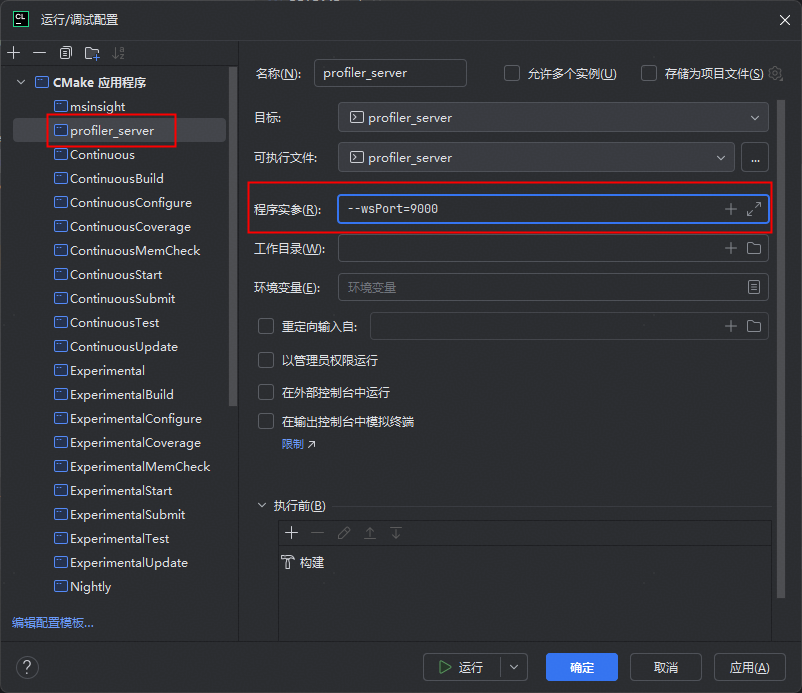

• 选择 profiler_server 选项，将参数修改为 --wsPort=9000 后点击确定保存
• 提示：端口可以设置为其他端口，以避免和其他端口冲突
• 警告：如果您的开发机器中已打开了 Insight 桌面端应用，请确认设置 wsPort 不会与已开启的 insight 产生端口冲突（Insight 应用默认为 9000，但多开时将从 9000 端口逐个 +1 绑定占用，建议设置为 9050~9099），否则可能导致前后端连接问题或其他未预期的异常，建议本地开发调试时，关闭所有已开启的 Insight 应用。

3.3.2 构建并启动 profiler_server

• 点击右上角的启动按钮

• 构建成功如下图所示

3.4 前端启动

3.4.1 安装前端依赖

• 安装 pnpm 包管理工具

npm install -g pnpm

• 在 modules 目录下执行安装指令

pnpm install

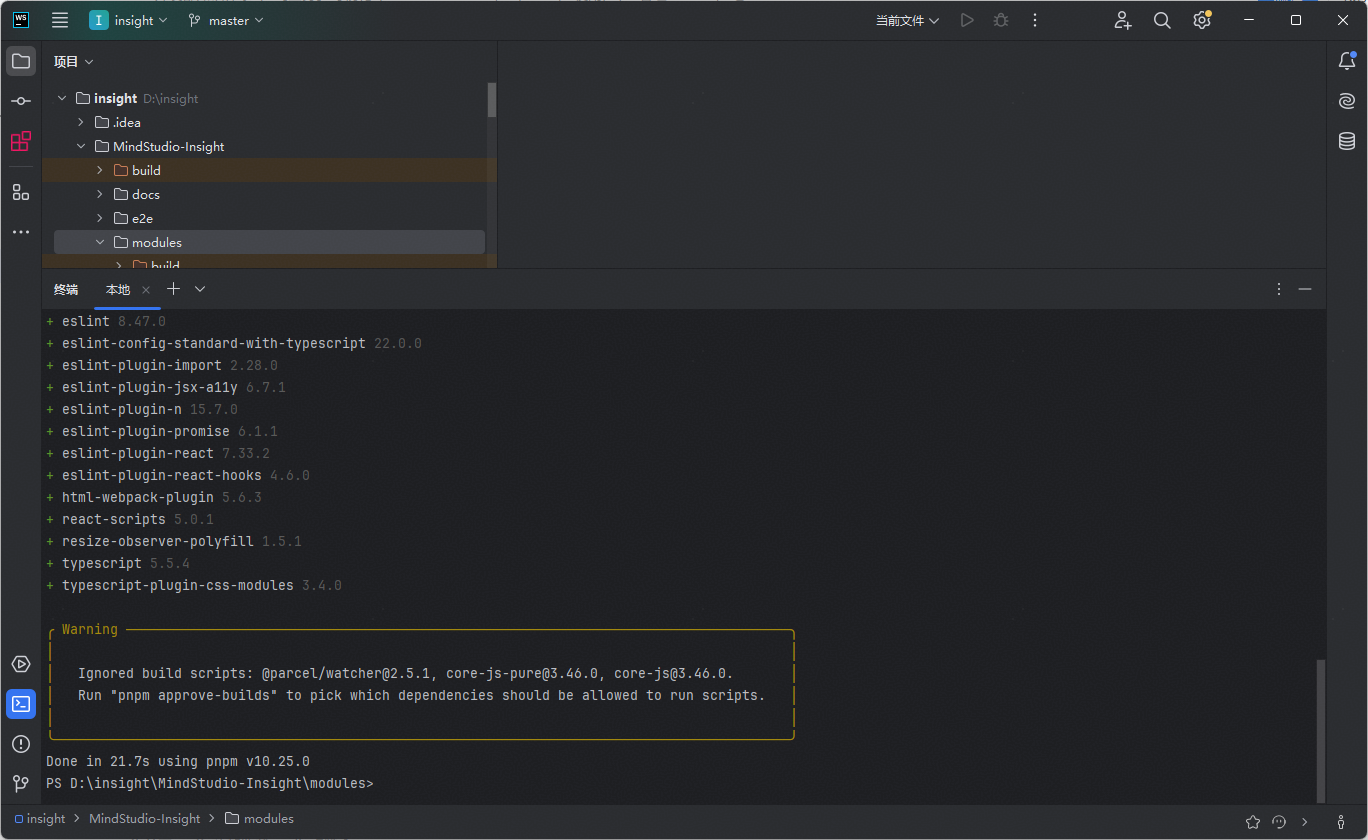

• 安装成功结果如下图所示

3.4.2 拉起前端模块服务

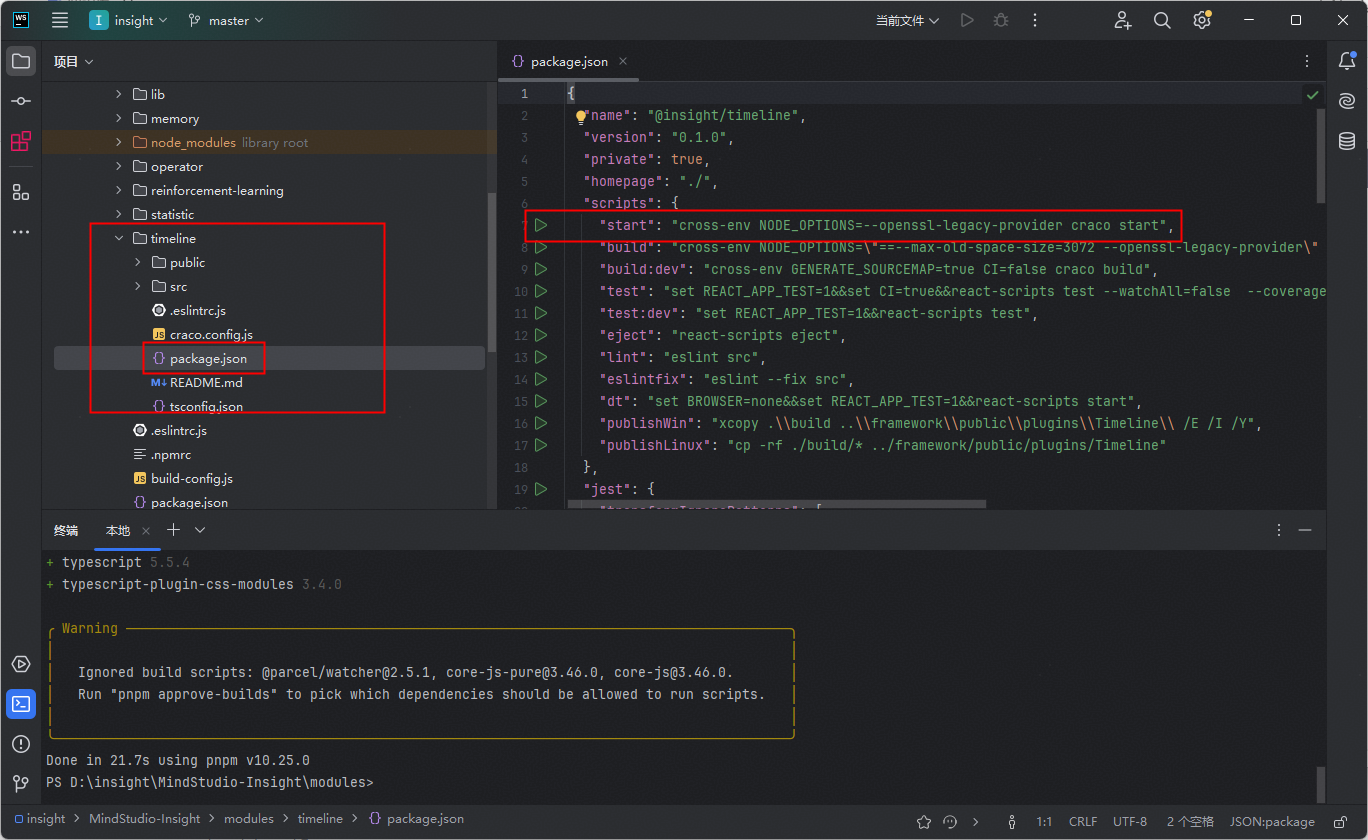

MindStudio-Insight 采用模块设计，framework 模块为基础功能模块，其他模块可按需启动加载。进入模块项目中，在对应 package.json 文件中执行 npm run start 命令即可启动该模块。

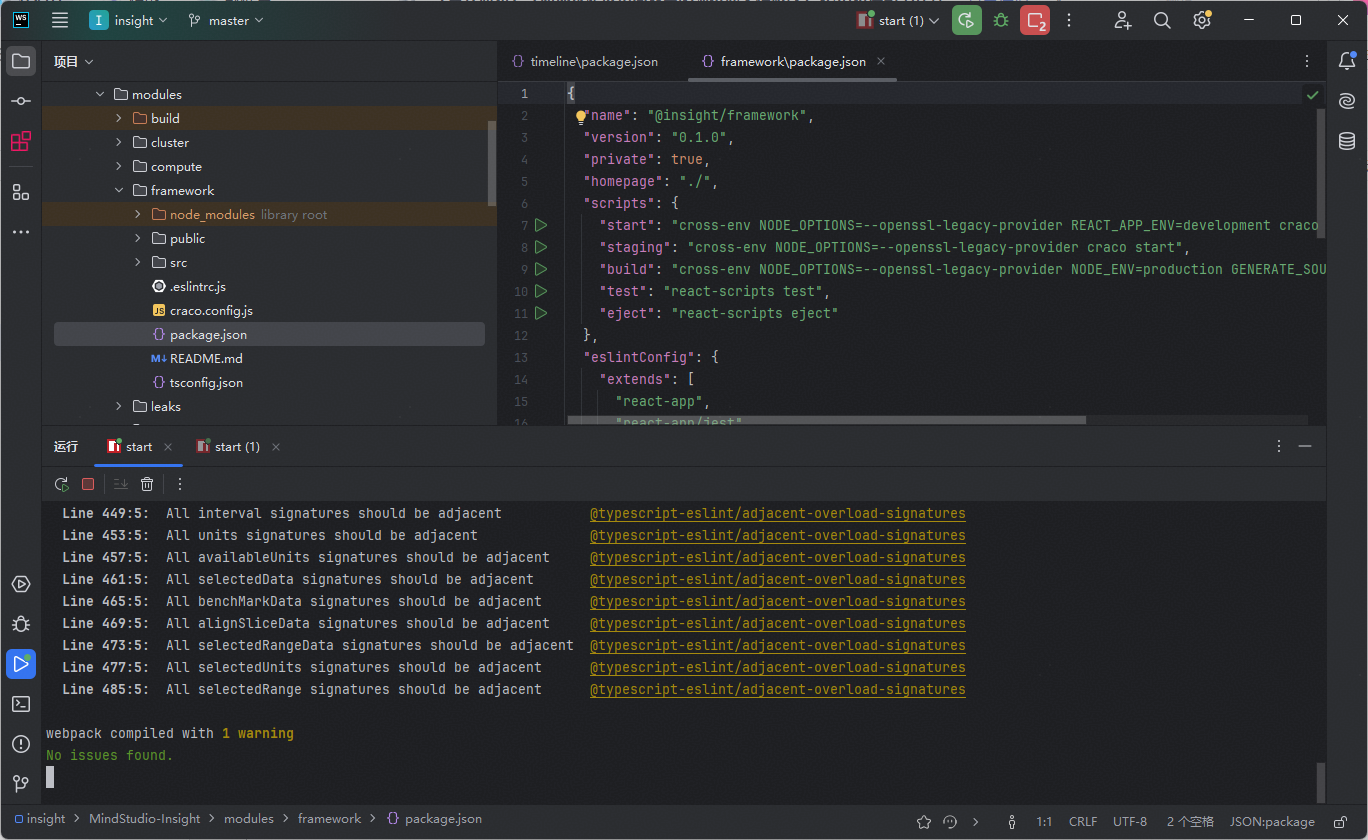

• 模块启动成功如下图所示

请注意，请确保 framework 模块启动成功，否则无法启动网页端 MindStudio-Insight。

3.4.3 开发者环境下运行 MindStudio-Insight

• 在浏览器中输入 localhost:5174 启动网页端

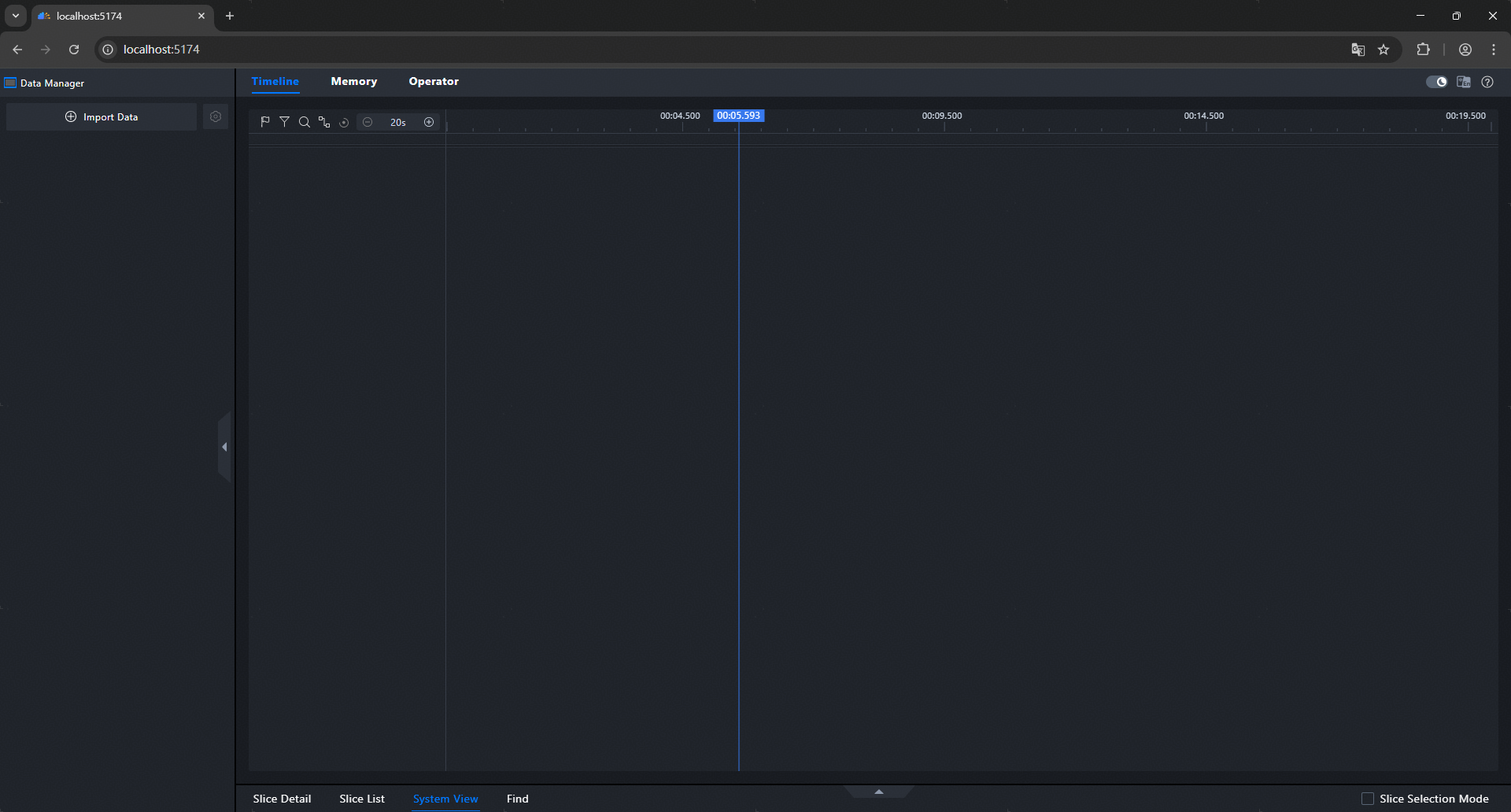

• 网页端启动成功如下图所示

3.5 本地出包

3.5.1 Windows 环境

环境依赖

软件名称	版本	用途
rust	1.89	底座编译构建
windows11SDK	10.0.22000.0+	Windows 平台基础开发运行时
MSVC	v143	Windows 平台基础开发运行时
mingw	10.0+（msvcrt 版本）	后台编译器
Ninja	无要求	后台编译
cmake	3.16~3.20	后端构建
nsis	无要求	安装包打包软件
nsProcess 插件	unicode support	检查是否有重复运行
node	v18.20.8+	前端构建
pnpm	无要求	前端构建
python	3.11+	集群工具打包

Python 运行时依赖：

click
tabulate
networkx
jinja2
PyYaml
tqdm
prettytable
ijson
xlsxwriter>=3.0.6
sqlalchemy
numpy<=1.26.4
pandas<=2.3.2
psutil

Python 开发时依赖：

pyinstaller

编译出包步骤

1. 进入项目根目录下 server/build 目录，执行 python3 download_third_party.py && python3 preprocess_third_party.py
2. 在 Windows 系统，MindStudio Insight 会集成 Python 解释器：
3. 第一步：在构建环境上手动安装 Python 解释器（同时包含 pip），建议 Python 版本 3.12.10
4. 第二步：设置环境变量 MINDSTUDIO_INSIGHT_PYTHON_INTERPRETER 为 Python 解释器的安装目录，该目录需包含 python.exe。示例：如 Python 安装目录为 D:\xxx\python，则设置环境变量为 D:\xxx\python
5. 进入项目根目录下 build 目录，执行 python build.py，产物位于项目根目录 out 目录下

依赖安装附录

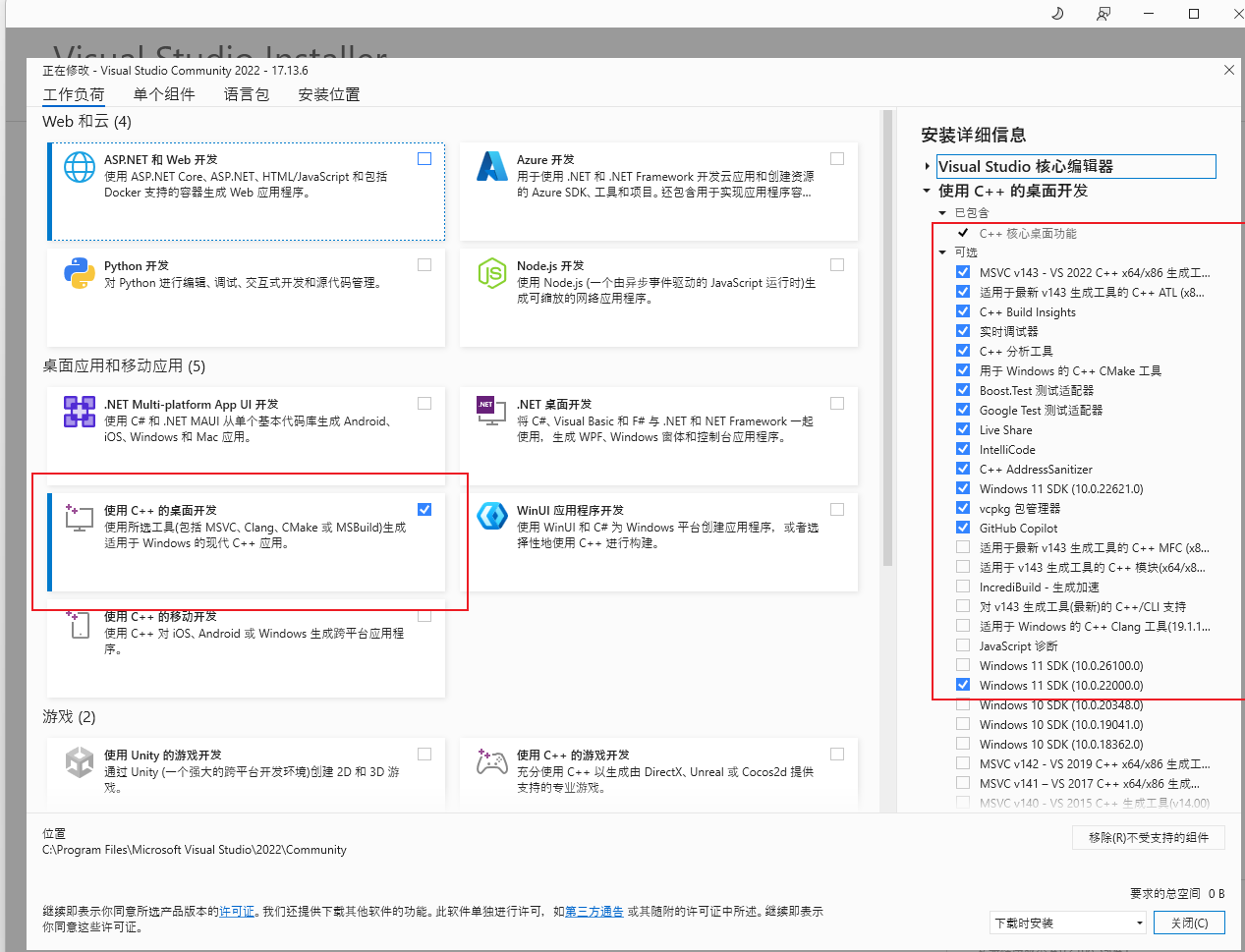

• Windows 运行时安装（windows11SDK 和 MSVC）：下载 Visual Studio Installer，双击打开，选择如下依赖（通常默认即可）：

• MinGW 安装：从 WinLibs 下载，版本选择 11.0 以上。下载后解压，将解压后 mingw 路径下的 bin 目录添加到系统 PATH 环境变量：

验证安装：终端执行 g++ -v，正常输出版本信息即可。

• nsProcess 插件安装：首先安装 NSIS（需装在 C:\Program Files (x86) 下）。从 NsProcess plugin 获取压缩包，将 Include/nsProcess.h 放到 C:\Program Files (x86)\NSIS\Include，将 Plugin/nsProcess.dll 和 Plugin/nsProcessw.dll 放到 C:\Program Files (x86)\NSIS\Plugins\x86-unicode。

• Rust：推荐通过 rustup 安装，验证：rustc --version 和 cargo --version。

• Ninja：通过 官网 下载二进制文件或包管理器安装，验证：ninja --version。

• Node.js：通过 官网 安装 LTS 版本（v18.20.8+），验证：node --version。

• pnpm：npm install -g pnpm，验证：pnpm --version。

• Python：通过 官网 安装 3.11+，勾选"Add Python to PATH"，验证：python --version。

3.5.2 Mac 环境

环境依赖

软件名称	版本	用途
rust	1.89	底座编译构建
cargo-bundle	无要求	打包
Ninja	无要求	后台编译
node	v18.20.8+	前端构建
pnpm	无要求	前端构建
python	3.11+	集群工具打包
clang	15	编译
cmake	3.16~3.20	后端构建

Python 运行时依赖：

click
tabulate
networkx
jinja2
PyYaml
tqdm
prettytable
ijson
xlsxwriter>=3.0.6
sqlalchemy
numpy<=1.26.4
pandas<=2.3.2
psutil
dmgbuild

Python 开发时依赖：

pyinstaller

编译出包步骤

Step 1. 预处理构建依赖

cd server/build
python3 download_third_party.py && python3 preprocess_third_party.py

Step 2. 指定 APP 签名证书（可选）

注意：请您确保已阅读并知悉 LICENSE 要求。

Insight macOS ARM 版本在构建出包时，会对产物 APP 进行 macOS 开发者证书签名。您可以通过环境变量配置签名证书。如不指定，缺省时使用临时证书签名，可能导致产物无法通过网络分发（本地调试运行不受影响）。

• 证书使用前置：要求为可用于签名的苹果开发者证书，并确保已正确导入钥匙串中（如登录钥匙串 ~/Library/Keychains/login.keychain）。
• 通过环境变量配置证书，支持证书名或证书 ID。

# 以证书名为 "insight_cert" 为例
export INSIGHT_APP_SIGN="insight_cert"
# 解锁钥匙串
security unlock-keychain -p {您当前用户的密码} ~/Library/Keychains/login.keychain

Step 3. 设置集成 Python 解释器的环境变量

在 macOS 系统，MindStudio Insight 会集成 Python 解释器：

• 第一步：在构建环境上手动安装可移植的 Python 解释器（同时包含 pip），建议 Python 版本 3.12.10
• 提示："可移植"指将 A 机器上的 Python 文件夹拷贝到 B 机器上仍可直接使用。macOS 上某些 Python 版本依赖 /Library 下的动态库，需确保安装的是可移植版本
• 第二步：设置环境变量 MINDSTUDIO_INSIGHT_PYTHON_INTERPRETER 为 Python 解释器的安装目录，该目录需包含 bin/python3。如 Python 安装目录为 /Users/xxx/python，则设置环境变量为 /Users/xxx/python。如 Python 版本不为 3.12，需手动修改 server/build/build.py 中的 version 变量值

Step 4. 执行出包脚本

进入项目根目录下 build 目录，执行 python build.py，产物位于项目根目录 out 目录下。

4. 开发流程

4.1 新增模块开发

4.1.1 前端部分

1. 添加新模块目录

在 modules 目录下创建新的模块，参考如下目录结构：

.
├── modules
│   ├── framework
│   ├── new_module
│   │   ├── src
│   │   │   ├── assets
│   │   │   ├── components
│   │   │   ├── connection
│   │   │   ├── store
│   │   │   ├── theme
│   │   │   ├── units
│   │   │   ├── App.tsx
│   │   │   ├── index.tsx
│   │   │   └── index.css
│   │   ├── craco.config.js
│   │   ├── tsconfig.json
│   │   └── package.json
│   └── package.json

2. 构建配置

craco.config.js：

const { webpackCfg, configureConfig } = require("../build-config");

const path = require("path");

const libPath = path.resolve(__dirname, "../lib/src");
const echartsPath = require.resolve("echarts");

module.exports = {
  devServer: {
    port: 3001,
    open: false,
    client: {
      overlay: {
        runtimeErrors: (error) => {
          // 禁止界面展示错误：ResizeObserver loop completed with undelivered notifications
          return !error?.message.includes("ResizeObserver");
        },
      },
    },
  },
  webpack: {
    alias: webpackCfg.alias,
    configure: (webpackConfig) => {
      return configureConfig(webpackConfig, [libPath, echartsPath]);
    },
  },
};

3. 基础 scripts 配置

package.json：

{
    "scripts": {
        "start": "cross-env NODE_OPTIONS=--openssl-legacy-provider craco start",
        "build": "cross-env NODE_OPTIONS=--openssl-legacy-provider NODE_ENV=production GENERATE_SOURCEMAP=false CI=false craco build",
        "build:dev": "cross-env GENERATE_SOURCEMAP=true CI=false craco build",
        "..." : "// 自定义配置"
    }
}

4. src 中必要模块

theme：主题

theme/index.ts：

export { themeInstance } from "@insight/lib/theme";
export type { ThemeItem } from "@insight/lib/theme";

connection：通信

connection/index.ts：

import { ClientConnector } from "@insight/lib/connection";
export default new ClientConnector({
  getTargetWindow: (): any[] => [window.parent],
  module: [new_module_request_name],
});

其他部分根据新模块的实际需求自定义。

5. 在主服务中加入新模块（微服务）

framework 模块的 moduleConfig.ts 中，在 modulesConfig 中配置新模块：

{
    name: [new_module],   // 新模块的微服务名，自定义
    requestName: [new_module_request_name], // 前后端交互的模块名，与后端协定
    attributes: {
        src: isDev ? 'http://localhost:[new_port]/' : './plugins/[new_module]/index.html', // 本地开发端口自行分配
    },
    isDefault: true, // 默认是否显示该微服务
    // ... 其他配置条件
}

6. 在 ModuleConfig 接口中添加新模块的属性

代码来源： modules/framework/src/moduleConfig.ts

export interface ModuleConfig {
    name: string;
    requestName: Lowercase<string>;
    attributes: IframeHTMLAttributes<HTMLIFrameElement>;
    isDefault?: boolean;
    isCluster?: boolean;
    isCompute?: boolean;
    isLeaks?: boolean;
    isIE?: boolean;
    isRL?: boolean;
    hasCachelineRecords?: boolean;
    isOnlyTraceJson?: boolean;
    isHybridParse?: boolean;
    // 在此处添加新模块的属性
}

7. 在更新数据场景中添加新模块处理

代码来源： modules/framework/src/components/TabPane/Index.tsx

export function updateDataScene(data: Record<string, any>): void {
    const sceneInfo = {
        // 在此处添加新增模块，对应数据更新
        isCluster: data.isCluster ?? false,
        isReset: data.reset ?? false,
        isIpynb: data.isIpynb ?? false,
        isBinary: data.isBinary ?? false,
        hasCachelineRecords: data.hasCachelineRecords ?? false,
        isOnlyTraceJson: data.isOnlyTraceJson ?? false,
        instrVersion: data.instrVersion ?? -1,
        isLeaks: data.isLeaks ?? false,
        isIE: data.isIE ?? false,
        isRL: false,
        isHybridParse: data.isCluster && data.isIE,
    };
    updateSession(sceneInfo);
}

// 在此处添加新增模块，对应页签改变的处理
useEffect(() => {
    if (session.isBinary === null && session.isCluster === null) {
        return;
    }
    setScene(session.scene);
    setDataCompose({ hasCachelineRecords: session.hasCachelineRecords, isRL: session.isRL });
}, [session.isBinary, session.isCluster, session.hasCachelineRecords, session.isOnlyTraceJson, session.isIE, session.isLeaks, session.isRL, session.isHybridParse]);

8. 在 Session 类中添加新模块场景

代码来源： modules/framework/src/entity/session.ts

// Scene：数据场景：默认、集群、算子调优、Leaks、只trace.json文件
export type Scene = 'Default' | 'Cluster' | 'Compute' | 'OnlyTraceJson' | 'IE' | 'Leaks' | 'RL' | 'HybridParse';

export class Session {
    isCluster: boolean | null = false;
    isBinary: boolean | null = false;
    isIE: boolean | null = false;
    isReset: boolean = false;
    isFullDb: boolean = false;
    isOnlyTraceJson: boolean = false;
    isLeaks: boolean = false;
    isRL: boolean = false;
    isHybridParse: boolean = false;
    hasCachelineRecords: boolean = false;
    instrVersion: number = -1;
    // 在此处添加新模块场景属性

    get scene(): Scene {
        let scene: Scene;
        if (this.isHybridParse) {
            scene = 'HybridParse';
        } else if (this.isOnlyTraceJson) {
            scene = 'OnlyTraceJson';
        } else if (this.isLeaks) {
            scene = 'Leaks';
        } else if (this.isBinary) {
            scene = 'Compute';
        } else if (this.isCluster) {
            scene = 'Cluster';
        } else if (this.isIE) {
            scene = 'IE';
        } else {
            scene = 'Default';
        }
        return scene;
    }
    // ...
}

9. 在公共模块中添加查询接口和中英文翻译

代码来源： modules/lib/src/connection/index.ts

// 新增模块的查询接口要写在 connection 中

代码来源： modules/lib/src/i18n/index.ts

// 新增模块的中英文切换由公共模块统一管理
import xxxEn from './xxx/en.json';
import xxxZh from './xxx/zh.json';

export const resources = {
    enUS: {
        ...en,
        ...frameworkEn,
        ...xxxEn,
    },
    zhCN: {
        ...zh,
        ...frameworkZh,
        ...xxxZh,
    },
};

10. 构建脚本更新

代码来源： build/build.py

新增模块的构建后清理：

def clean():
    out = os.path.join(PROJECT_PATH, Const.OUT_DIR)
    if os.path.exists(out):
        shutil.rmtree(out)
    ascend_insight = os.path.join(PROJECT_PATH, Const.PRODUCT_DIR)
    if os.path.exists(ascend_insight):
        shutil.rmtree(ascend_insight)
    framework_dist = os.path.join(PROJECT_PATH, Const.MODULES_DIR, Const.FRAMEWORK_DIR, 'build')
    if os.path.exists(framework_dist):
        shutil.rmtree(framework_dist)
    # 需在此处添加你的新增模块
    modules = ['cluster', 'memory', 'timeline', 'compute', 'jupyter', 'operator', 'lib', 'statistic', 'leaks',
               'reinforcement-learning']
    for module in modules:
        build_dir = os.path.join(PROJECT_PATH, Const.MODULES_DIR, module, Const.BUILD_DIR)
        if os.path.exists(build_dir):
            shutil.rmtree(build_dir)

新增模块的名称以及构建：

# 在这里添加你的模块以及对应的模块名称
MODULES_MAP = {
    'cluster': 'Cluster',
    'reinforcement-learning': 'RL',
    'memory': 'Memory',
    'operator': 'Operator',
    'compute': 'Compute',
    'statistic': 'Statistic',
    'leaks': 'Leaks',
    'timeline': 'Timeline',
}

4.1.2 后端部分

1. 后端模块目录结构

server
├── src
│   └── modules
│       └── xxx_module
│           ├── database
│           │   ├── xxxBase.h
│           │   └── xxxBase.cpp
│           ├── handler
│           └── protocol

2. 协议处理

代码来源： server/msinsight/include/base/ProtocolUtil.h

JSON 的协议处理、Response 的传递在这里编写：

struct JsonResponse : public Response {
    explicit JsonResponse(const std::string &command) : Response(command) {}
    [[nodiscard]] virtual std::optional<document_t> ToJson() const = 0;
};

struct Event : public ProtocolMessage {
    explicit Event(const std::string &e) : event(e)
    {
        type = ProtocolMessage::Type::EVENT;
    }
    ~Event() override = default;
    std::string event;
    bool result = false;
};

struct JsonEvent : public Event {
    explicit JsonEvent(const std::string &e) : Event(e) {}
    [[nodiscard]] virtual std::optional<document_t> ToJson() const = 0;
};

class ProtocolUtil {
public:
    ProtocolUtil() = default;
    virtual ~ProtocolUtil() = default;

    void Register();
    void UnRegister();

    std::unique_ptr<Request> FromJson(const json_t &requestJson, std::string &error);
    std::optional<document_t> ToJson(const Response &response, std::string &error);
    std::optional<document_t> ToJson(const Event &event, std::string &error);

    static bool SetRequestBaseInfo(Request &request, const json_t &json);
    static void SetResponseJsonBaseInfo(const Response &response, document_t &json);
    static void SetEventJsonBaseInfo(const Event &event, document_t &json);

    template <class SubRequest>
    static std::unique_ptr<Request> BuildRequestFromJson(const json_t &json, std::string &error)
    {
        static_assert(std::is_same_v<std::unique_ptr<Request>, decltype(SubRequest::FromJson(json, error))>,
                      "SubRequest must have a static FromJson method returning std::unique_ptr<Request>");
        return SubRequest::FromJson(json, error);
    }

    static std::optional<document_t> CommonResponseToJson(const Response &response)
    {
        try {
            const auto& jsonResponse = dynamic_cast<const JsonResponse&>(response);
            return jsonResponse.ToJson();
        } catch (const std::bad_cast& e) {
            return std::nullopt;
        }
    }
    // ...
};

3. CMake 配置

代码来源： server/src/CMakeLists.txt

# new Module
include_directories(${SRC_HOME_DIR}/modules/xxx)
include_directories(${SRC_HOME_DIR}/modules/xxx/xxx)

# new Module
aux_source_directory(${SRC_HOME_DIR}/modules/xxx xxx_xxx_SRC)

list(APPEND DIC_MODULES_SRC_LIST
        ${DIC_MODULES_XXX_SRC}
        ${DIC_MODULES_XXX_XXX_SRC}
)

4. 注册 Plugin

代码来源： server/src/modules/Plugins.cpp

/*
 * -------------------------------------------------------------------------
 * This file is part of the MindStudio project.
 * Copyright (c) 2025 Huawei Technologies Co.,Ltd.
 *
 * MindStudio is licensed under Mulan PSL v2.
 * You can use this software according to the terms and conditions of the Mulan PSL v2.
 * You may obtain a copy of Mulan PSL v2 at:
 *
 *          http://license.coscl.org.cn/MulanPSL2
 *
 * THIS SOFTWARE IS PROVIDED ON AN "AS IS" BASIS, WITHOUT WARRANTIES OF ANY KIND,
 * EITHER EXPRESS OR IMPLIED, INCLUDING BUT NOT LIMITED TO NON-INFRINGEMENT,
 * MERCHANTABILITY OR FIT FOR A PARTICULAR PURPOSE.
 * See the Mulan PSL v2 for more details.
 * -------------------------------------------------------------------------
 */
#include "AdvisorPlugin.h"
#include "GlobalPlugin.h"
#include "MemoryPlugin.h"
#include "OperatorPlugin.h"
#include "SourcePlugin.h"
#include "SummaryPlugin.h"
#include "TimelinePlugin.h"
#include "JupyterPlugin.h"
#include "CommunicationPlugin.h"
#include "IEPlugin.h"
#include "MemoryDetailPlugin.h"
// 在此处添加新模块相关信息
namespace Dic::Module {
    Core::PluginRegister ADVISOR_PLUGIN(std::make_unique<Advisor::AdvisorPlugin>());
    Core::PluginRegister GLOBAL_PLUGIN(std::make_unique<Global::GlobalPlugin>());
    Core::PluginRegister MEMORY_PLUGIN(std::make_unique<Memory::MemoryPlugin>());
    Core::PluginRegister OPERATOR_PLUGIN(std::make_unique<Operator::OperatorPlugin>());
    Core::PluginRegister SOURCE_PLUGIN(std::make_unique<Source::SourcePlugin>());
    Core::PluginRegister SUMMARY_PLUGIN(std::make_unique<Summary::SummaryPlugin>());
    Core::PluginRegister TIMELINE_PLUGIN(std::make_unique<Timeline::TimelinePlugin>());
    Core::PluginRegister JUPYTER_PLUGIN(std::make_unique<Jupyter::JupyterPlugin>());
    Core::PluginRegister COMM_PLUGIN(std::make_unique<Communication::CommunicationPlugin>());
    Core::PluginRegister IE_PLUGIN(std::make_unique<IE::IEPlugin>());
    Core::PluginRegister MEMORY_DETAIL_PLUGIN(std::make_unique<MemoryDetail::MemoryDetailPlugin>());
}

5. 添加模块名常量

代码来源： server/src/modules/defs/ProtocolDefs.h

// 在此处添加新模块信息
const std::string MODULE_XXX = "xxx";

const std::string MODULE_SUMMARY = "summary";
const std::string MODULE_COMMUNICATION = "communication";
const std::string MODULE_MEMORY = "memory";
const std::string MODULE_MEMORY_DETAIL = "memory_detail";
const std::string MODULE_OPERATOR = "operator";
const std::string MODULE_SOURCE = "source";
const std::string MODULE_ADVISOR = "advisor";

6. 全量 DB 查询（如涉及）

代码来源： server/src/modules/full_db/database/FullDbParser.cpp

// 如果涉及全量db查询，请在此添加查询
void FullDbParser::Reset()

void FullDbParser::BuildProfilingInitTask(
    std::shared_ptr<std::vector<std::future<void>>> &futures,
    std::string &dbId,
    std::unique_ptr<ThreadPool> &pool)

4.2 DB 场景新增泳道

4.2.1 前端部分

1. 配置 DB 场景显示模块

framework/src/moduleConfig.ts：

[
    {
        name: 'Timeline',
        requestName: 'timeline',
        attributes: {
            src: isDev ? 'http://localhost:3000/' : './plugins/Timeline/index.html',
        },
        isIE: true,
    },
    {
        name: 'Statistic',
        requestName: 'statistic',
        attributes: {
            src: isDev ? 'http://localhost:3006/' : './plugins/Statistic/index.html',
        },
        isIE: true,
    }
]

2. 导入 DB 文件

选择 DB 文件并发送解析指令 import/action。

代码来源： modules/framework/src/units/Project.tsx

async function handleProjectAction({ action, project, isConflict, selectedFileType, selectedFilePath, selectedRankId }:
{action: ProjectAction;project: Project;isConflict: boolean;selectedFileType?: LayerType;selectedFilePath?: string;selectedRankId?: string}): Promise<void> {
    // ...
    runInAction(async() => {
        // ...
        const res = await addDataPath(newProject, action, isConflict, session);
        // ...
    });
    // ...
}

3. 主服务将解析结果发送给微服务

代码来源： modules/framework/src/centralServer/server.ts

export const addDataPath = async function(project: Project, action: ProjectAction, isConflict: boolean, session: Session): Promise<boolean> {
    // ...
    connector.send({
        event: 'remote/import',
        body: { dataSource: transformTimelineDataSource(project), importResult: res, switchProject },
        target: 'plugin',
    });
    // ...
}

4. 微服务处理数据生成卡/泳道菜单

代码来源： modules/timeline/src/connection/handler.ts

export const importRemoteHandler: NotificationHandler = async (data): Promise<void> => {
    // ...
    runInAction(() => {
        initUnitInfo(session, result, dataSource, isNeedResetRankId); // 根据解析结果初始化泳道信息
    });
    sendSessionUpdate(result, session);
    // ...
}

5. 微服务接收并处理卡解析结果

代码来源： modules/timeline/src/connection/handler.ts

export const parseSuccessHandler: NotificationHandler = (data): void => {
    // ...
}

6. 微服务获取泳道数据并绘制泳道图

代码来源： modules/timeline/src/insight/units/AscendUnit.tsx

const ThreadUnit = unit<ThreadMetaData>({
    name: 'Thread',
    pinType: 'copied',
    chart: chart()
})

4.2.2 后端部分

创建一个 profiler.db 文件

表结构说明

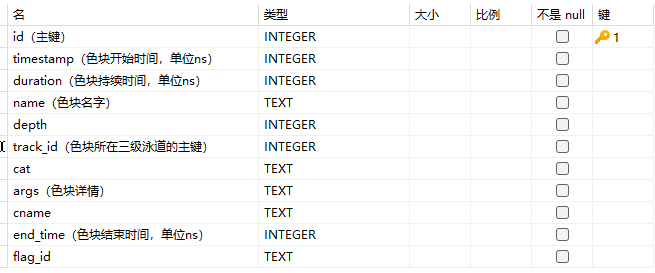

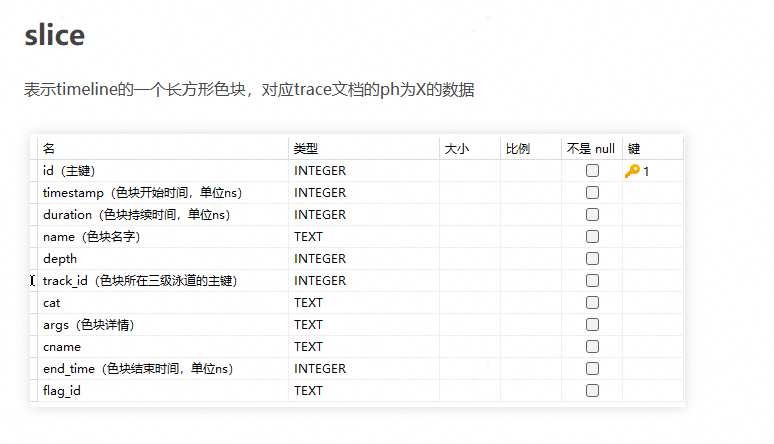

1. slice（叶子泳道色块数据）

表示 timeline 的一个长方形色块，对应 trace 文档中 ph 为 X 的数据。

CREATE TABLE slice (
    id INTEGER PRIMARY KEY AUTOINCREMENT,
    timestamp INTEGER,
    duration INTEGER,
    name TEXT,
    depth INTEGER,
    track_id INTEGER,
    cat TEXT,
    args TEXT,
    cname TEXT,
    end_time INTEGER,
    flag_id TEXT
);

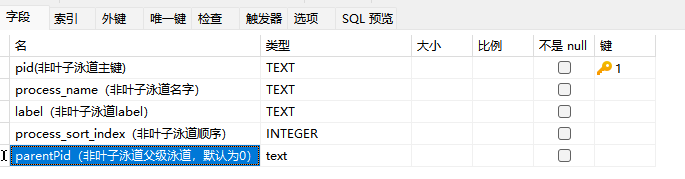

2. process（非叶子泳道）

表示 timeline 的非叶子泳道，对应 trace 文档中 ph 为 M 的数据。

CREATE TABLE "process" (
    "pid" TEXT,
    "process_name" TEXT,
    "label" TEXT,
    "process_sort_index" INTEGER,
    "parentPid" TEXT,
    PRIMARY KEY ("pid")
);

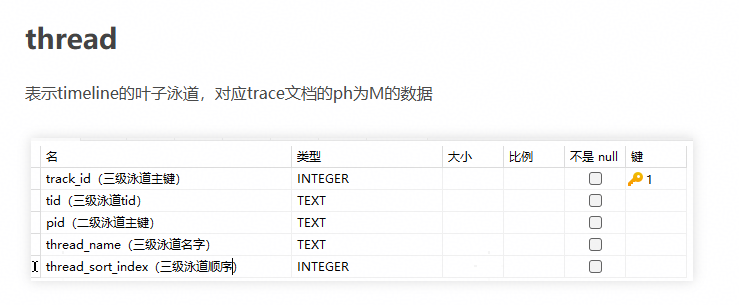

3. thread（叶子泳道）

表示 timeline 的叶子泳道，对应 trace 文档中 ph 为 M 的数据。

4. counter（折线图/直方图数据）

表示折线图或者直方图数据，对应 ph 为 C 的数据。

CREATE TABLE counter (
    id INTEGER PRIMARY KEY AUTOINCREMENT,
    name TEXT,
    pid TEXT,
    timestamp INTEGER,
    cat TEXT,
    args TEXT
);

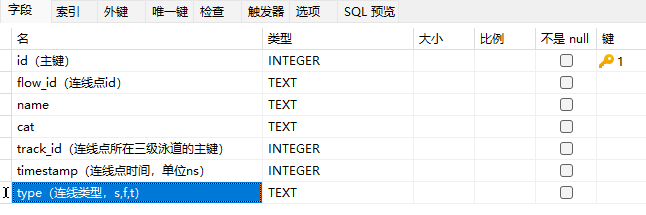

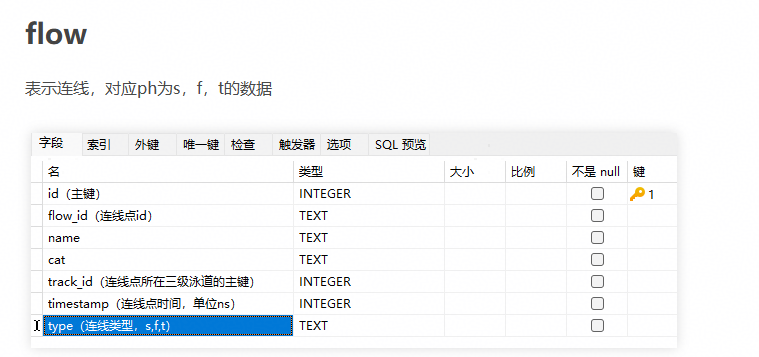

5. flow（连线数据）

表示连线，对应 ph 为 s、f、t 的数据。

CREATE TABLE flow (
    id INTEGER PRIMARY KEY AUTOINCREMENT,
    flow_id TEXT,
    name TEXT,
    cat TEXT,
    track_id INTEGER,
    timestamp INTEGER,
    type TEXT
);

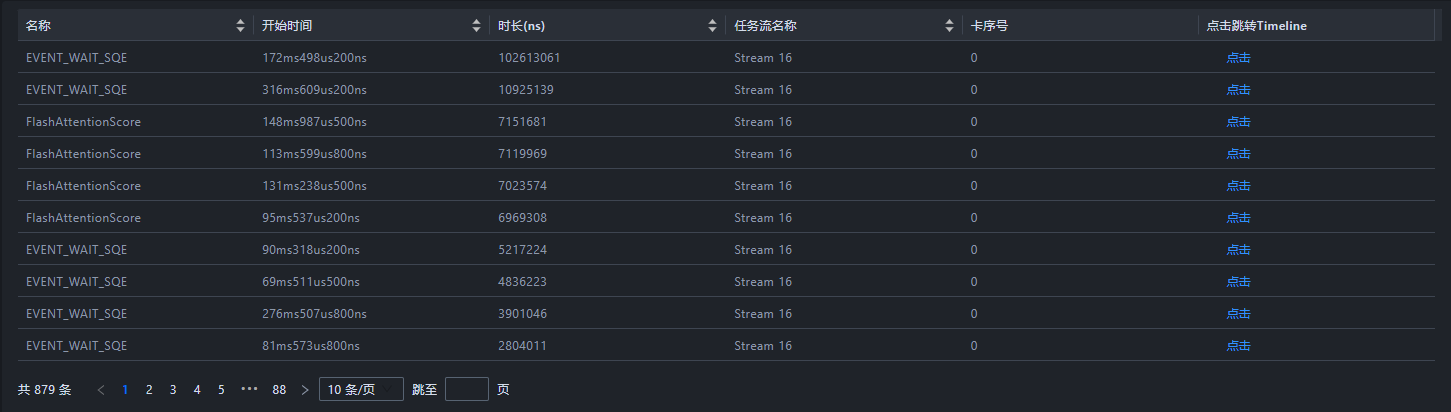

6. dataTable（纯表展示的表）

表示哪些表需要按照纯表方式展示。

表字段说明：

CREATE TABLE "data_table" (
    "id" INTEGER NOT NULL,
    "name" TEXT,
    "view_name" TEXT,
    PRIMARY KEY ("id")
);

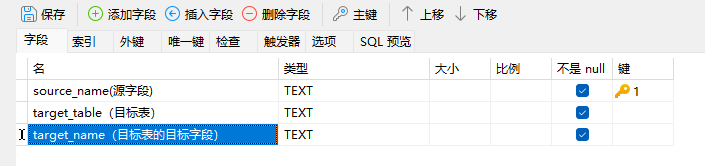

7. data_link（字段关联关系）

表示字段与某张表的某个字段的关联关系。

CREATE TABLE "data_link" (
    "source_name" TEXT NOT NULL,
    "target_table" TEXT NOT NULL,
    "target_name" TEXT NOT NULL,
    PRIMARY KEY ("source_name")
);

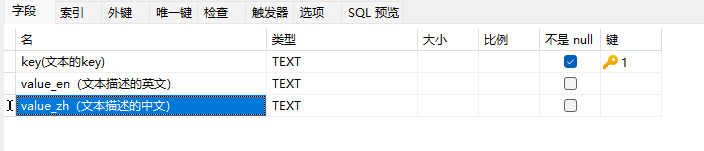

8. translate（中英文翻译）

表示文本的中英文翻译。

CREATE TABLE "translate" (
    "key" TEXT NOT NULL,
    "value_en" TEXT,
    "value_zh" TEXT,
    PRIMARY KEY ("key")
);

添加数据操作示意

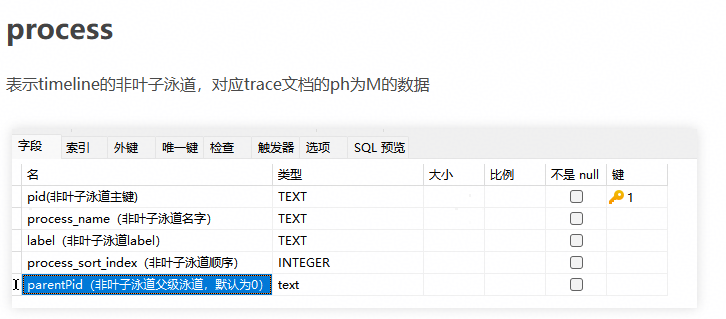

• 添加非叶子泳道：在 process 表里添加二级泳道数据

• 添加叶子泳道

• 添加叶子泳道里的色块数据

• 添加色块关联关系

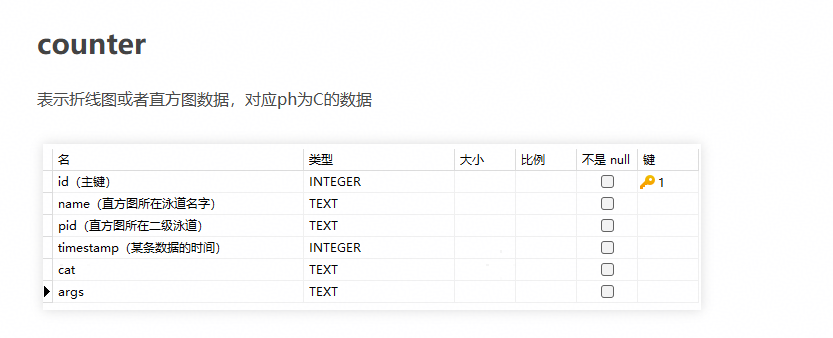

• 添加直方图数据

创建好的 profiler.db 拖入 Insight 即可看见新增泳道

5. 测试指南

5.1 后端开发者测试

5.1.1 测试框架与构建方式

• 测试框架：GoogleTest + GMock
• Mock 框架：mockcpp（通过 ExternalProject 自动构建）
• 两种构建模式：

构建模式	触发方式	覆盖率插桩	适用场景
完整测试构建	CMake 添加 -D_PROJECT_TYPE=test	启用（-fprofile-arcs -ftest-coverage）	CI 流水线、覆盖率统计
开发测试构建	CMake 环境变量 DEV_TYPE=true	不启用	本地开发快速验证

在 CLion 设置的构建、执行、部署中的CMake选项中添加环境变量 DEV_TYPE=true，然后重新加载 CMake，即可构建 insight_test 可执行文件。

完整测试构建（含覆盖率）需在 Linux 上执行：

cd build
python3 build.py test

5.1.2 测试目录结构

后端 DT 代码位于 server/src/test：

server/src/test/
├── CMakeLists.txt                  # 测试 CMake 配置
├── TestSuit.h / TestSuit.cpp       # 主集成 Fixture
├── DatabaseTestConst.h / .cpp      # 共享建表 DDL 常量
├── DatabaseTestCaseMockUtil.h       # 内存 SQLite 工具
├── FullDbTestSuit.cpp              # 全量 DB 解析集成测试 Fixture
├── framework/
│   ├── DtFramework.h               # 测试数据路径解析工具
│   └── DtFramework.cpp
├── mock/
│   └── MockDatabase.h              # 通用内存 SQLite Mock 工厂
├── modules/                        # 按模块组织的测试代码
├── fuzz/                           # 模糊测试（仅 _PROJECT_TYPE=fuzz 时构建）
├── performance/                    # 性能基准测试
├── server/                         # WebSocket 服务端测试
├── test_data/                      # 测试固件数据
└── utils/                          # 工具函数测试

5.1.3 测试命名规范

• Fixture 命名：<模块名><组件名>Test，如 MemoryHandlerTest、CommunicationProtocolRequestTest
• 用例命名：
• 功能式：QueryComputeStatisticsData（描述测试的功能）
• 场景式：TestFindSliceByAllocationTimeHandlerWhenTimelineNotExist（描述测试场景）
• 参数校验式：OperatorDetailsParamTest（验证参数边界）
• 安全注入式：TestOpenDbWithPathInject（验证路径注入等安全问题）
• 无状态工具测试：使用 TEST(UtilName, FunctionName)，如 TEST(StringUtil, IntToString)

5.1.4 新增测试用例步骤

1. 创建测试文件：在 server/src/test/modules/<模块名>/ 下创建测试文件，如 <模块名><组件>Test.cpp
2. 编写测试 Fixture 与用例：使用 TEST_F(FixtureName, CaseName) 宏编写
3. 更新 CMakeLists.txt：在 server/src/test/CMakeLists.txt 中添加新的 aux_source_directory 条目
4. 构建并运行：重新加载 CMake 项目后构建 insight_test，执行测试验证

常用命令：

# 执行全部测试
./insight_test

# 执行指定测试套件或用例
./insight_test --gtest_filter=TestSuit.*
./insight_test --gtest_filter=TestSuit.QueryComputeStatisticsData

# 列出所有用例名称
./insight_test --gtest_list_tests

更多用法参考 GoogleTest 官方文档。

5.1.5 测试数据管理

• 测试数据位于 server/src/test/test_data/ 目录，各模块按需创建子目录
• 使用 DtFramework 工具获取测试数据路径：
• SRC_TEST_DATA：server/src/test/test_data/ 下的数据
• ROOT_TEST：项目根目录 test/ 下的数据
• TestSuit::SetUpTestSuite() 会在测试套件初始化时解析 test_rank_0/ 等真实 profiler 数据

5.1.6 覆盖率

• 覆盖率要求：行覆盖率达到 80%，分支覆盖率达到 60%
• 在 Linux 系统上，运行如下命令生成覆盖率：

cd build
bash cpp_coverage.sh

• cpp_coverage.sh 执行流程：
• 预处理第三方依赖
• 使用 -D_PROJECT_TYPE=test 构建带覆盖率插桩的 insight_test
• 执行 insight_test 生成 .gcda 覆盖率数据
• 使用 lcov 过滤 include/test/third_party 目录后生成覆盖率信息
• 使用 genhtml 生成 HTML 报告
• 覆盖率报告路径：build_llt/output/cpp_coverage/result/index.html
• 注意：当前 lcov/genhtml 报告生成功能暂时屏蔽，覆盖率数据文件（.gcda）仍正常生成

5.2 GUI 开发者测试

5.2.1 测试框架与配置

• 测试框架：Playwright 1.57 + TypeScript
• 测试代码位于项目根目录 e2e/ 下
• 配置文件：e2e/playwright.config.ts，关键配置如下：

配置项	值	说明
timeout	60s	单用例超时时间
workers	1	并行 Worker 数
baseURL	http://localhost:5174	前端开发服务地址
headless	true	默认无头模式
viewport	1920x1080	浏览器视口尺寸
webServer[0]	profiler_server --wsPort=9000	自动拉起后端服务
webServer[1]	framework npm run staging	自动拉起前端开发服务

Playwright 会自动拉起前后端服务，无需手动启动。profiler_server 二进制路径根据操作系统自动选择：

• Windows：../server/output/win_mingw64/bin/profiler_server.exe
• macOS：../server/output/darwin/bin/profiler_server
• Linux：../server/output/linux-{arch}/bin/profiler_server

5.2.2 测试目录结构

e2e/src/
├── components/                    # 可复用 UI 组件操作封装
├── page-object/                   # Page Object Model 类
├── tests/                         # 测试用例
│   ├── smoke/                     # 冒烟测试
│   ├── full-test/                 # 全量回归测试
│   ├── joint-test/                # 联调测试
│   └── performance-test/          # 性能基准测试
└── utils/                         # 测试工具函数

5.2.3 新增 GUI 测试用例步骤

1. 创建 Page Object（如模块已有可跳过）：在 e2e/src/page-object/ 下创建模块 Page 类，封装 iframe 定位与模块操作
2. 创建 spec 文件：在 e2e/src/tests/ 对应子目录下创建 .spec.ts 文件
3. 定义测试 Fixture：扩展 Playwright 的 test 对象，注入 Page Object 和 WebSocket 连接

interface TestFixtures {
    timelinePage: TimelinePage;
    ws: Promise<WebSocket>;
}
const test = baseTest.extend<TestFixtures>({
    timelinePage: async ({ page }, use) => {
        const timelinePage = new TimelinePage(page);
        await use(timelinePage);
    },
    ws: async ({ page }, use) => {
        const ws = setupWebSocketListener(page);
        await use(ws);
    },
});

1. 编写测试用例：使用 test.describe 组织用例组，test.beforeEach 完成数据准备，test 编写具体场景
2. 在 page-object/index.ts 中导出新 Page Object
3. 运行验证

5.2.4 测试数据管理

• 测试数据路径定义在 e2e/src/utils/constants.ts 中
• 主要数据目录：

常量	路径	用途
文件路径常量	C:\msinsight-quick-start-demo\GUI-test-data\	Windows 本地全量测试数据
SMOKE_DATA	../../test/st/level2	CI 冒烟测试数据（相对路径）
JOINT_DATA	/home/profiler_performance/task	联调测试数据（Linux 路径）

• 测试数据可从数据仓库下载：https://gitcode.com/zhangruoyu2/msinsight-quick-start-demo.git
• 请在 constants.ts 中修改路径为本地实际路径

5.2.5 常用测试命令

# 安装依赖（首次运行）
cd e2e
npm install
npx playwright install

# 运行全量回归测试
npm run test

# 运行冒烟测试
npm run test:smoke

# 运行联调测试
npm run jointTest

# 运行单个测试文件
npm run test timeline.spec.ts

# 运行单个测试用例（按名称过滤）
npm run test -- -g test_unitsExpandAndCollapse_when_click

# UI 交互模式（方便调试定位）
npm run test -- --ui

# 查看 HTML 测试报告
npx playwright show-report

# 自动化录制用例（Codegen）
npx playwright codegen localhost:5174 --viewport-size=1920,1080

# 更新快照
npx playwright test tests/full-test/framework.spec.ts -u

# Lint 检查
npm run lint

5.2.6 预冒烟测试（CI 环境）

Linux 环境（Docker）

• 推荐使用 Playwright 官方 Docker 镜像（参考），镜像 tag 为 v1.57.0-jammy
• 从镜像创建容器后，安装前端和后端需要的其他依赖：

bash build/mindstudio_insight_gui_set_environment.sh

• 完成依赖安装后，执行预冒烟测试：

bash build/mindstudio_insight_gui_run.sh

• gui_set_environment.sh：安装 gcc-11、cmake、ninja、pnpm 及 Python 依赖
• gui_run.sh：构建后端 → 构建前端模块 → 执行 npm run test:smoke

Windows 环境

• 安装依赖参考 GUI 指导文档

cd e2e
npm run test:smoke

5.2.7 注意事项

1. WS 连接冲突：运行前请关闭浏览器中已打开的 Insight 页面，WS 同时只能保持一个连接
2. 无头模式一致性：快照必须在无头模式（headless: true）下生成，有头/无头模式下快照存在差异
3. 定位器选择：优先使用 getByRole()/getByText()/getByTestId() 等稳定定位器，避免使用 Emotion 自动生成的类名
4. 避免硬等：不使用 page.waitForTimeout()，应通过 WS 事件或元素可见性进行同步
5. 缩小快照范围：快照断言时尽量缩小到功能影响区域，截图前将鼠标移出区域（page.mouse.move(0, 0)）
6. 串行执行：默认测试并行执行，需要串行时在 test.describe 内设置 test.describe.configure({ mode: 'serial' })

6. Pull Request 提交流程

6.1 提交前检查

在提交 PR 之前，请确保：

1. 代码通过本地编译和构建
2. pre-commit 代码检查全部通过（参见 2.5 配置 pre-commit 代码检查工具）
3. 后端代码变更需补充 DT，行覆盖率 >= 80%，分支覆盖率 >= 60%
4. 前后端代码变更需通过预冒烟测试（参见 5.2.6 预冒烟测试）
5. 涉及用户端功能的改动，请同步更新对应的用户和开发者文档
6. 每个 PR 仅包含一个 commit（如有多 commit 请先合并）

6.2 PR 标题规范

请在 PR 标题前添加合适的前缀，以明确 PR 类型：

前缀	说明
[Platform]	底座平台相关
[Common]	公共模块相关
[Timeline]	系统调优-时间线相关
[Memory]	系统调优-内存相关
[Operator]	系统调优-算子相关
[MemScope]	系统调优-内存详情相关
[Cluster]	系统调优-集群详情相关
[RL]	系统调优-强化学习相关
[Advisor]	系统调优-专家建议相关
[Source]	算子调优相关
[Servitization]	服务化调优相关

示例：[Timeline] 新增 xxx 泳道支持

6.3 PR 模板

请遵循 Pull Request 模板 填写以下内容：

• PR 描述：说明变更内容和变更原因，关联 issue 号（如有）
• 面向用户的变更：是否包含 API、UI 或其他行为变更
• 功能验证：自验截图、UT 覆盖说明

6.4 多提交合并为单 Commit

如果当前分支包含多个 commit，请使用以下方法合并为单个 commit：

方式一：交互式变基（推荐）

# 查看需要合并的最近几个 commit
git log --oneline -n 3

# 启动交互式 rebase（将 N 替换为需要合并的 commit 数量）
git rebase -i HEAD~N

# 在编辑器中：保留第一个 pick，其余改为 squash(s)
# 保存后编写合并后的 commit 信息

# 强制推送（仅限自己的特性分支）
git push --force-with-lease origin your-branch-name

方式二：reset + 新建 commit

# 获取最新的目标分支
git fetch origin main

# Soft-reset 到主干分支（修改保留在暂存区）
git reset --soft origin/main

# 将所有更改提交为一个新的 commit
git commit -m "feat: concise description of your change"

# 强制推送
git push --force-with-lease origin your-branch-name

警告：切勿对共享或受保护的分支执行强制推送。

6.5 提交与合入

1. 完成上述准备工作后提交代码
2. 输入 compile 命令触发机器人编译流水线
3. 流水线编译通过后联系仓库管理和维护成员进行检视与合入

6.6 寻找可贡献的 Issue

• good-first-issue
• help-wanted
• RFC
• Roadmap
