msProbe PyTorch 场景快速入门¶
1. 概述¶
msProbe（MindStudio Probe）是 AI 模型精度调试工具。本文以 ResNet-50 模型训练为例，演示 NPU/GPU 数据采集、精度比对及分级可视化构图比对的完整流程，帮助您掌握数值溢出、Loss 异常、模型不收敛等典型精度问题的排查方法与分析思路。
体验地图（核心操作约需 10 分钟）
| 步骤 | 环节 | 核心工具 | 操作耗时 | 原理学习 |
|---|---|---|---|---|
| 1 | 环境准备 | CANN 容器 | 5 min | 5 min |
| 2 | NPU 数据采集 | PrecisionDebugger | 1 min | 10 min |
| 3 | GPU 标杆采集 | PrecisionDebugger | 0.5 min | 5 min |
| 4 | 精度比对 | msProbe compare | 1 min | 10 min |
| 5 | 可视化构图比对 | graph_visualize / TensorBoard | 2 min | 10 min |
👉 本教程基于 PyTorch 框架。如需在 MindSpore 场景下使用，请参阅《MindSpore 场景精度调试工具快速入门》。
2. 操作步骤¶
2.1 环境准备（必做）¶
🛑 本节为强制前置步骤！跳过本节可能导致后续多项操作失败。
本教程的 NPU 侧操作仅支持在标准化 CANN 容器中执行，不支持直接在裸机、虚拟机或其他非标准容器环境中执行。
2.1.1 前置条件¶
开始前，请确认服务器满足以下要求：
| 项目 | 要求 | 验证方法 |
|---|---|---|
| 硬件算力 | Linux 服务器配备至少 1 张 NPU 卡，驱动与固件已安装 | 执行 npu-smi info，确认 NPU 卡状态正常 |
| 容器运行 | 已安装并运行 Docker（建议版本 ≥ 18.0） | 执行 docker ps，无报错即表示服务正常启动 |
| 脚本执行 | 宿主机已安装 Python 3 | 在宿主机执行 python3 -V，有版本信息输出即表示已安装 |
| 网络通信 | 已安装 curl（任意版本） | 执行 curl -V，有版本信息输出即表示已安装 |
👉 确认前置条件满足后，若环境具备公网访问能力，本章 NPU 侧命令可全程直接 Copy/Paste 执行，无需手动输入或拼接，以避免因输入错误导致命令执行失败。
2.1.2 宿主机：自动识别并配置镜像环境变量¶
在宿主机执行以下命令（该命令依次完成：读取 NPU PCI ID，匹配镜像版本，写入环境变量供后续流程使用）：
source /dev/stdin <<< "$(dev_id=$(lspci -n -D | grep -o '19e5:d[0-9a-f]\{3\}' | head -n1 | cut -d: -f2); case "$dev_id" in 'd500' ) echo "export MY_STUDY_VAR_CANN_IMAGE=swr.cn-south-1.myhuaweicloud.com/ascendhub/cann:9.0.0-310p-openeuler24.03-py3.11-devel; export MY_CHIP_NAME=310P";; 'd802' ) echo "export MY_STUDY_VAR_CANN_IMAGE=swr.cn-south-1.myhuaweicloud.com/ascendhub/cann:9.0.0-910b-openeuler24.03-py3.11-devel; export MY_CHIP_NAME=910B";; 'd803' ) echo "export MY_STUDY_VAR_CANN_IMAGE=swr.cn-south-1.myhuaweicloud.com/ascendhub/cann:9.0.0-a3-openeuler24.03-py3.11-devel; export MY_CHIP_NAME=A3";; 'd806' ) echo "export MY_STUDY_VAR_CANN_IMAGE=swr.cn-south-1.myhuaweicloud.com/ascendhub/cann:9.0.0-950-openeuler24.03-py3.11-devel; export MY_CHIP_NAME=950";; * ) echo "unset MY_STUDY_VAR_CANN_IMAGE MY_CHIP_NAME; echo >&2; echo -e '\033[31m[FAIL] Get device ID: $dev_id. Learning is not supported in the current environment.\033[0m' >&2";; esac)"
[ -n "$MY_STUDY_VAR_CANN_IMAGE" ] && echo -e "\e[32m[PASS] Successfully identified chip [$MY_CHIP_NAME] and auto-selected image:\n $MY_STUDY_VAR_CANN_IMAGE\e[0m"
[!NOTE]说明
命令原理
通过
lspci获取 NPU 的 PCI ID，自动匹配 CANN 官方镜像，并将镜像地址赋给环境变量MY_STUDY_VAR_CANN_IMAGE，供后续使用。
所有镜像均来自华为云 AscendHub 上发布的 CANN 官方镜像。如需了解镜像详情，请参阅 CANN 官方镜像仓库。
若命令执行后输出 [PASS]，则表示执行成功；若输出 [FAIL]，可能原因如下：
- 硬件不在本教程支持范围内：本学习环境仅支持昇腾 310P、A2、A3 及 950 系列产品，请切换至兼容的硬件环境后重试；
- 底层环境异常：未安装
lspci，或当前用户无法通过lspci -n -D查询 NPU PCI ID，请联系环境管理员确认底层环境。
2.1.3 宿主机：拉取镜像¶
在宿主机执行：
若因处于企业内网导致拉取失败，请参考 第 3.1 节 的解决方案。
2.1.4 宿主机：下载容器启动脚本¶
在宿主机执行：
cd ~ && curl -fLO --retry 3 https://inst.obs.cn-north-4.myhuaweicloud.com/env/ctr_in.py && chmod +x ctr_in.py
若因网络限制无法下载，请参考 第 3.2 节 的解决方案。
2.1.5 宿主机：启动容器¶
在宿主机执行以下命令，并根据终端提示确认容器创建信息：
预期结果：终端显示类似以下的 root Shell 提示符，表示容器已成功启动并进入容器：
若提示错误或出现容器选择界面，请返回 第 2.1.2 节，确认命令输出 [PASS]，再重新启动容器。
2.1.6 容器内：安装 Python 依赖和 msProbe¶
在容器内执行以下命令：
pip3 install networkx==3.6.1 pillow==12.2.0
pip3 install https://inst.obs.cn-north-4.myhuaweicloud.com/env/mirror/$(arch)/download.pytorch.org/whl/cpu/torch-2.7.1%2Bcpu-cp311-cp311-manylinux_2_28_$(arch).whl
pip3 install https://gitcode.com/Ascend/pytorch/releases/download/v26.0.0-pytorch2.7.1/torch_npu-2.7.1.post4-cp311-cp311-manylinux_2_28_$(arch).whl
pip3 install torchvision==0.22.1 --index-url https://download.pytorch.org/whl/cpu
pip3 install -U mindstudio-probe
若因处于企业内网导致安装失败，请参考 第 3.3 节 的解决方案。
2.1.7 容器内：检查环境安装正确性¶
安装完成后执行环境检查命令：
python3 -c 'import torch, torch_npu; assert torch.npu.is_available(), "NPU is unavailable"; import msprobe; print("PyTorch:", torch.__version__)' && msprobe --help >/dev/null && tensorboard --help >/dev/null && echo -e "\e[32m[PASS] NPU environment, msProbe and TensorBoard check passed.\e[0m"
若显示 [PASS]，表示 NPU 环境、Python 依赖、msProbe 和 TensorBoard 均已正常配置，可以继续进行下一步操作。
2.2 在 NPU 环境采集待调试数据¶
2.2.1 准备采集配置¶
在容器内执行以下命令，将采集配置写入 ~/config.json：
cat > ~/config.json << EOF
{
"task": "statistics",
"dump_path": "${HOME}/msprobe_dump_npu",
"rank": [],
"step": [0, 1],
"level": "mix",
"async_dump": false,
"statistics": {
"scope": [],
"list": [],
"data_mode": ["all"],
"summary_mode": "statistics"
}
}
EOF
本配置采集第 0、1 两个训练迭代中 Module 和 API 层级的前向、反向输入输出统计量。采集结果可同时用于精度比对和分级可视化构图比对。由于 task 设置为 statistics，仅保存 Tensor 统计量，不保存完整的 Tensor 数据，可降低磁盘占用。
2.2.2 准备模型训练代码¶
在容器内执行以下命令，将训练代码写入 ~/precision_sample.py。脚本使用固定随机数据训练 ResNet-50 模型，并通过 PrecisionDebugger 采集精度数据。该模型包含卷积、归一化、激活、残差连接、池化和全连接等典型结构：
cat > ~/precision_sample.py << 'EOF'
import os, argparse, torch, torch.nn as nn
from torch.utils.data import DataLoader
import torchvision.datasets as datasets, torchvision.models as models, torchvision.transforms as transforms
try:
import torch_npu
from torch_npu.contrib import transfer_to_npu
except ImportError:
pass
from msprobe.pytorch import PrecisionDebugger, seed_all
seed_all(seed=1234, mode=True)
parser = argparse.ArgumentParser()
parser.add_argument('--gpu', default=0, type=int)
args = parser.parse_args()
device = torch.device(f'cuda:{args.gpu}')
torch.cuda.set_device(args.gpu)
model = models.resnet50().to(device)
criterion = nn.CrossEntropyLoss().to(device)
optimizer = torch.optim.SGD(model.parameters(), lr=0.1, momentum=0.9, weight_decay=1e-4)
scheduler = torch.optim.lr_scheduler.StepLR(optimizer, step_size=30, gamma=0.1)
train_loader = DataLoader(datasets.FakeData(1281167, (3, 224, 224), 1000, transforms.ToTensor()), batch_size=32, shuffle=True, num_workers=4, pin_memory=True)
val_loader = DataLoader(datasets.FakeData(50000, (3, 224, 224), 1000, transforms.ToTensor()), batch_size=32, shuffle=False, num_workers=4, pin_memory=True)
debugger = PrecisionDebugger(config_path=os.path.expanduser("~/config.json"))
global_step = 0
total_epochs = 2
total_steps = total_epochs * len(train_loader)
for epoch in range(total_epochs):
model.train()
for i, (images, target) in enumerate(train_loader):
debugger.start(model)
images, target = images.to(device, non_blocking=True), target.to(device, non_blocking=True)
loss = criterion(model(images), target)
optimizer.zero_grad()
loss.backward()
optimizer.step()
debugger.stop()
if global_step % 10 == 0:
print(f"Current Step: {global_step} (Progress: {global_step / total_steps:.2%})\tLoss: {loss.item():.4e}")
debugger.step()
global_step += 1
model.eval()
correct, total = 0, 0
with torch.no_grad():
for images, target in val_loader:
images, target = images.to(device, non_blocking=True), target.to(device, non_blocking=True)
correct += model(images).argmax(dim=1).eq(target).sum().item()
total += target.size(0)
print(f" * Finished Epoch Pool - Evaluation Acc@1: {100.0 * correct / total:.3f}%")
scheduler.step()
EOF
2.2.3 启动训练和采集¶
在容器内执行以下命令：
默认使用 0 号卡。若该卡不可用或需指定其他卡，请将
--gpu 0中的数字替换为目标卡 ID。
当日志输出如下信息时，表明 step0/step1 精度数据采集已完成。此时后续训练迭代（step 2、3、4 等）仍会继续执行，可按 Ctrl + C 安全终止进程以节省时间，提前终止不会影响已采集的 step0/step1 数据完整性：
2026-07-15 02:08:30 (2596) [INFO] dump.json is at /root/msprobe_dump_npu/step1.
2026-07-15 02:08:31 (2596) [INFO] ****************************************************************************
2026-07-15 02:08:31 (2596) [INFO] * msprobe ends successfully. *
2026-07-15 02:08:31 (2596) [INFO] ****************************************************************************
[!NOTE]说明
日志输出与手动终止原理
脚本启动后即开始训练，由于config.json中配置"step": [0, 1]，msProbe 仅在第 0、1 个训练迭代触发采集并输出相关日志；从第 2 个迭代起，msProbe 停止采集，终端仅输出训练脚本自身的日志（如Current Step: 10 (Progress: 0.01%)）。此时 step0 与 step1 的精度数据已完整落盘，可安全终止训练进程。
2.2.4 查看采集结果¶
运行以下命令，自动定位第 0 个训练迭代（step0）生成的 dump.json 并查看目录结构：
NPU_DUMP_JSON=$(find "${HOME}/msprobe_dump_npu/step0" -type f -name dump.json | head -n 1)
echo "${NPU_DUMP_JSON}"
tree -L 3 "${HOME}/msprobe_dump_npu"
若成功输出 dump.json 路径，则表明数据采集正常。
单卡训练中，精度数据通常保存在 proc{pid} 目录；多卡训练则保存在 rank{id} 目录。常见结构如下：
msprobe_dump_npu
├── step0
│ └── proc{pid}
│ ├── construct.json
│ ├── dump.json
│ └── stack.json
└── step1
└── proc{pid}
├── construct.json
├── dump.json
└── stack.json
| 文件 | 说明 |
|---|---|
construct.json |
记录 Module 层级关系信息 |
dump.json |
包含 Module 和 API 在前向、反向过程中的输入输出统计量及溢出信息，是后续精度比对的核心输入 |
stack.json |
记录 API 调用栈信息，用于从可疑 API 回溯至训练代码 |
2.3 在 GPU 环境采集标杆数据¶
本快速入门旨在体验 msProbe 核心功能，自行采集 GPU 数据对理解工具价值有限，建议直接使用预置示例数据：
cd ~
git clone --depth 1 --single-branch https://gitcode.com/Ascend/msprobe.git
cp -rf ~/msprobe/examples/quick_start/gpu_dump ~/msprobe_dump_gpu
[!NOTE]说明
预置 GPU 数据已覆盖典型精度问题特征，可将您的体验时间大幅缩短，聚焦于 msProbe 核心分析能力而非环境搭建。
如您想体验 GPU 采集数据过程，请参考 第 4 章 中的提示自主探索操作。
2.4 NPU 与 GPU 精度比对¶
2.4.1 准备比对数据¶
在 NPU 容器内执行以下命令，重新定位双端数据路径：
NPU_DUMP_JSON=$(find "${HOME}/msprobe_dump_npu/step0" -type f -name dump.json | head -n 1)
GPU_DUMP_JSON=$(find "${HOME}/msprobe_dump_gpu/step0" -type f -name dump.json | head -n 1)
echo "NPU: ${NPU_DUMP_JSON}"
echo "GPU: ${GPU_DUMP_JSON}"
确认两个变量均输出实际的 dump.json 路径后再继续执行比对。
2.4.2 执行精度比对¶
在 NPU 容器内执行以下命令：
若输出如下信息，则表明比对成功：
************************************************************************************
* msprobe compare ends successfully. *
************************************************************************************
2.4.3 查看精度比对结果¶
执行以下命令查看生成的结果文件：
单卡场景会生成 compare_result_{timestamp}.csv（或 xlsx 格式），该文件列出参与比对的 API、数据类型、Tensor 形状、统计量误差、比对结论和错误信息等：

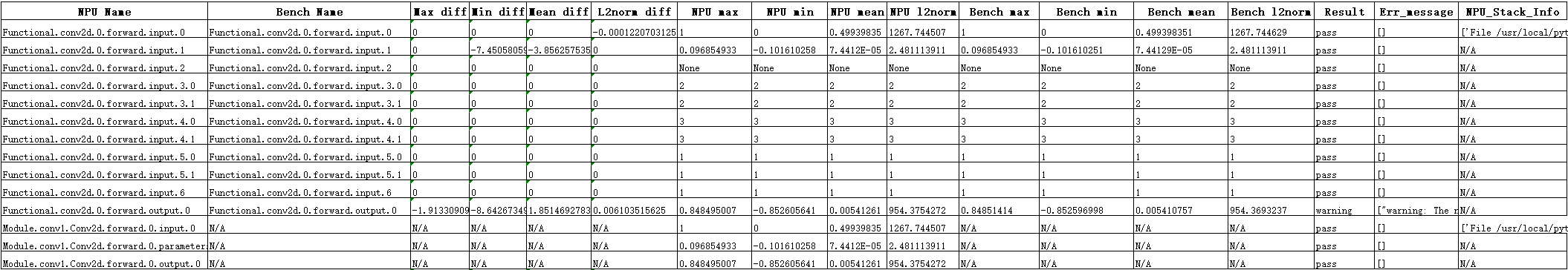

图 1 精度比对结果文件内容示例
查看结果时，建议按以下顺序分析：
- 筛选异常：根据
Result列筛选未通过的 API； - 排查错误：查看
Err_Message，判断是否存在 API 未匹配、数据类型或形状不一致等问题； - 比对统计：针对已匹配但精度差异较大的 API，对比 Max、Min、Mean、L2 Norm 等统计量及相对误差；
- 回溯代码：结合
NPU_Stack_Info或 NPU 侧stack.json，定位可疑 API 对应的训练代码。
更多指标定义和结果解读方法，请参见《精度比对结果分析》。
2.5 分级可视化构图比对¶
分级可视化构图比对会还原两侧模型的 Module 和 API 层级结构，并将精度差异映射到图节点上，适合从整体模型结构逐层定位可疑节点。
2.5.1 生成双图比对文件¶
在 NPU 容器内执行以下命令：
msprobe graph_visualize -tp "${HOME}/msprobe_dump_npu" -gp "${HOME}/msprobe_dump_gpu" -o "${HOME}/graph_visualize_output"
执行完成后查看输出结果：
输出目录中将生成如下文件：
若提示模型结构为空，请确认 NPU 和 GPU 采集配置中的 level 均为 mix 或者均为 L0，并检查两侧 construct.json 文件内容是否为空。
2.5.2 启动 TensorBoard¶
在 NPU 容器内执行以下命令：
终端将输出类似如下访问地址（主机名和端口以实际日志为准）：
在浏览器中访问 http://服务器IP:6006/。若因防火墙限制导致无法直接访问，可通过 VS Code 端口转发或 SSH 端口转发访问，具体方法请参考 第 5.3 节。
2.5.3 查看可视化比对结果¶
成功打开 TensorBoard 后，可看到如下双图比对结果：

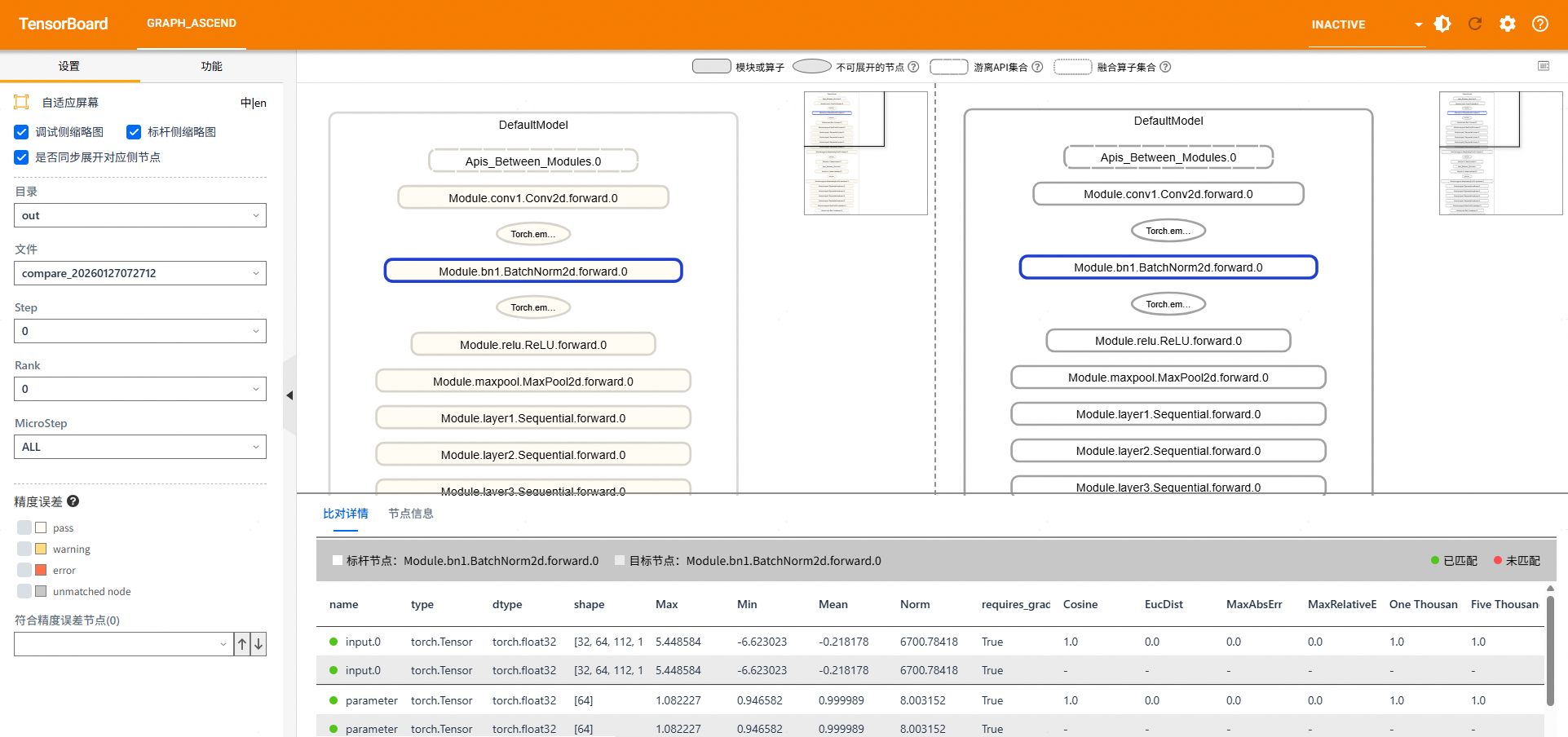

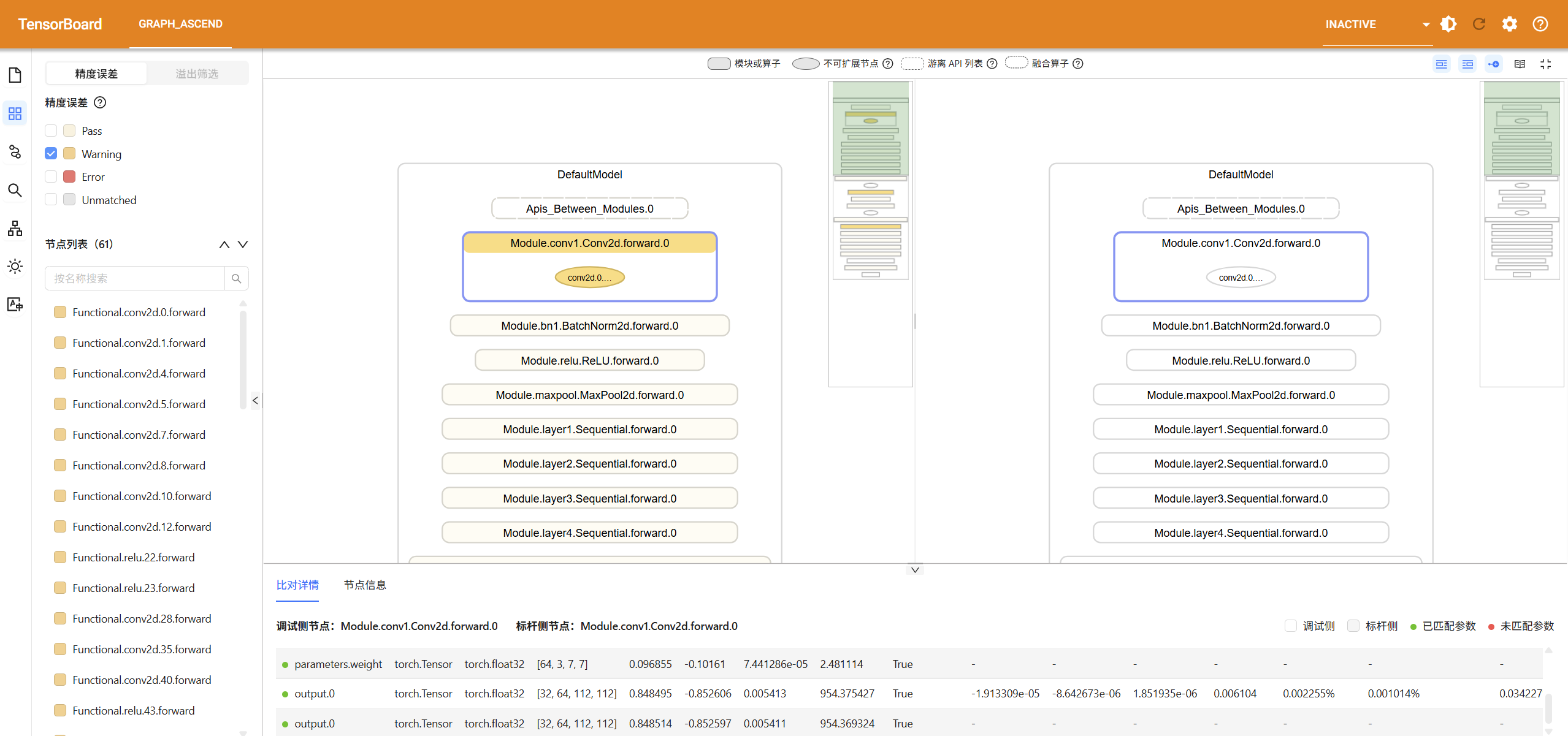

图 2 NPU 与 GPU 分级可视化构图比对
建议按以下顺序分析：
- 确认数据：在数据选择区确认所选 NPU 数据、GPU 数据、训练迭代（Step）及进程相互对应；
- 逐级展开：从模型顶层逐级展开 Module，优先关注颜色较深或标记为精度可疑的节点；
- 搜索定位：利用节点搜索功能，快速定位精度比对结果文件中发现的可疑 API；
- 分析偏差：选中节点后对比两侧统计量、精度指标及调用栈，判断首个显著偏差位置。
更多节点匹配、精度筛选、溢出检测和跨套件比对方法，请参见《PyTorch 场景分级可视化构图比对》。
2.6 后续进阶路径¶
恭喜您完成 msProbe 快速入门体验，您已掌握 msProbe 的基础使用方法。如需深入了解其功能用法，请参考：
3. 附录 A：内网环境无公网访问权限的应对方案¶
3.1 Docker 镜像在隔离内网的获取方法¶
方案一：配置 Docker 代理直接拉取
适用于大多数 Linux 发行版且 Docker 版本 ≥ 18.0 的环境（不保证所有场景兼容）。若遇异常，请结合实际情况调整。
编辑 Docker 服务代理配置文件 /etc/systemd/system/docker.service.d/http-proxy.conf，内容示例如下（请根据实际环境替换用户名、密码、代理地址及端口）：
[Service]
Environment="HTTP_PROXY=http://username:password@proxy.example.com:8080"
Environment="HTTPS_PROXY=http://username:password@proxy.example.com:8080"
Environment="NO_PROXY=localhost,127.0.0.1,.example.com"
保存后重载并重启 Docker 服务：
随后即可正常执行 docker pull。
方案二：离线导入 CANN 镜像
如果代理方案不可行，请先在内网 NPU 服务器上执行 第 2.1.2 节，并记录 MY_STUDY_VAR_CANN_IMAGE 的完整值。然后登录一台具备公网访问能力且 CPU 架构相同的中转机，将下方 CANN_IMAGE 的值替换为刚才记录的镜像地址并执行命令：
将 cann.tar 通过 U 盘等方式传输至内网服务器后，在内网服务器执行以下命令加载：
加载完成后，继续完成 第 3.2 节，再返回 第 2.1.5 节 启动容器。如果已切换宿主机 Shell，请重新执行第 2.1.2 节中的命令以恢复镜像环境变量。
3.2 传输容器启动脚本¶
在可访问当前网页的浏览器中输入如下链接，下载 ctr_in.py 脚本文件，并将其手动复制至内网服务器的 ~/ 目录：
复制完成后，在内网服务器的宿主机上执行：
确认 ctr_in.py 存在且具有执行权限后，返回 第 2.1.5 节 启动容器。
3.3 离线安装 Python 依赖¶
优先使用内网 pip 源安装依赖。若没有可用的内网软件源，请在具备公网访问能力、与内网 NPU 服务器的 CPU 架构和 Python 版本均相同的中转环境中，按以下方式下载所需安装包：
将 offline_wheels 目录传输到内网服务器并复制到容器的用户主目录，然后在容器内执行：
安装完成后，返回 第 2.1.7 节 执行验证命令，无需再次执行联网安装命令。
4. 附录 B：在 GPU 环境下训练模型并采集数据¶
若需自行采集，请确保 GPU 环境已安装与 NPU 环境版本一致的 PyTorch，并安装 msProbe：
在 GPU 环境执行以下命令创建采集配置：
cat > ~/config.json << EOF
{
"task": "statistics",
"dump_path": "${HOME}/msprobe_dump_gpu",
"rank": [],
"step": [0, 1],
"level": "mix",
"async_dump": false,
"statistics": {
"scope": [],
"list": [],
"data_mode": ["all"],
"summary_mode": "statistics"
}
}
EOF
参照 第 2.2.2 节 将训练代码写入 ~/precision_sample.py，随后启动训练与数据采集：
采集完成后，执行以下命令打包数据，以便传输至 NPU 容器：
5. 常见问题（FAQ）¶
5.1 退出容器后如何重新进入？¶
在宿主机上选择以下任一方法重新进入容器：
方法一（推荐）：使用容器启动脚本
根据提示选择目标容器；若仅有一个可进入的容器，脚本会自动进入该容器。
方法二：使用 Docker 原生命令
请将 alice_YYMMDD_HHMMSS 替换为实际容器名称。可先执行 docker ps 查看正在运行的容器及其名称。
5.2 执行 Docker 命令时提示 permission denied 如何处理？¶
当前用户可能未加入 Docker 用户组。可使用 root 权限在宿主机执行：
执行后需退出当前用户会话并重新登录，或执行以下命令使用户组变更立即生效：
完成后执行 docker ps 验证 Docker 命令是否可正常使用。不建议以 root 用户身份进行日常操作。Docker 用户组具有较高的系统权限，请仅将可信用户加入该用户组。
5.3 TensorBoard 端口被防火墙拦截时如何访问？¶
当服务器防火墙限制直接访问 TensorBoard 端口时，可使用 VS Code 端口转发 或 SSH 本地端口转发。这两种方式仅需 SSH 端口连通，无需额外开放 6006 端口。
方法一：VS Code 端口转发（推荐）¶
若已使用 VS Code Remote-SSH 连接服务器，可通过图形化界面快速完成端口映射：
-
中止上面启动的 TensorBoard 进程，改为在 VS Code 远程终端中启动 TensorBoard：
-
VS Code 通常会自动检测终端中的端口监听信息并在右下角弹出提示，直接点击链接即可访问；
- 若没有弹出提示，也可以点击 VS Code 底部面板的 “端口 (Ports)” 选项卡，选择 “转发端口”，输入
6006并确认； - 转发成功后，点击列表中生成的 “本地地址” 链接（如
http://localhost:6006），即可在本地浏览器中直接访问。
方法二：SSH 命令行端口转发¶
若未使用 VS Code，可通过原生 SSH 命令建立隧道：
-
在本地终端（Windows PowerShell / CMD / Linux / macOS）执行以下命令，按提示输入密码：
请将
your_username和192.168.1.1替换为实际的用户名和服务器 IP，并保持该 SSH 会话处于连接状态。 -
在本地浏览器中打开：
