msopprof simulator模式性能数据¶

概述¶

msOpProf simulator运行模式通过仿真器对算子进行指令级性能仿真，采集完成后会在指定的--output目录下生成以OPPROF_{timestamp}_XXX命名的文件夹，输出以下性能数据文件。

输出目录结构：

OPPROF_{timestamp}_XXX
├── dump                                        // 原始仿真dump数据存放文件夹
└── simulator                                   // dump数据解析结果存放文件夹
    ├── core0.veccore0                          // 各核的数据文件目录
    │   ├── core0.veccore0_code_exe.csv         // 该核的代码行耗时数据文件
    │   ├── core0.veccore0_instr_exe.csv        // 该核的代码指令信息文件
    │   └── trace.json                          // 该核的仿真指令流水图文件
    ├── core0.veccore1
    │   ├── core0.veccore1_code_exe.csv
    │   ├── core0.veccore1_instr_exe.csv
    │   └── trace.json
    ├── ...
    ├── visualize_data.bin                      // 仿真流水图和热点函数可视化文件
    └── trace.json                              // 全部核的仿真指令流水图汇总文件

说明：

目录按core*.veccore*（Vector Core）或core*.cubecore*（Cube Core）格式存放各计算单元的数据。

多算子场景下，csv 文件名会增加时序后缀，如core*_code_exe_20240429111143146.csv。

单算子场景下，visualize_data.bin和汇总trace.json位于simulator/根目录。

代码行耗时数据文件¶

代码行耗时数据文件为core*_code_exe.csv，*代表核编号（0~n），存放各计算单元上每条代码行的执行耗时信息，协助用户快速定位代码中最耗时的部分。

图 1 core*_code_exe.csv文件

表 1 字段说明

字段名	字段解释
code	代码行，格式为`代码文件路径:行号`。
call_count	对应代码行所涉及指令的调用次数。
cycles	该代码行所涉及的指令在AI Vector Core/AI Cube Core上执行的cycle总数。
running_time(us)	代码行的有效执行时间，单位μs。

代码指令信息文件¶

代码指令详细信息文件为core*_instr_exe.csv，*代表核编号（0~n），存放各计算单元上每条指令的详细执行信息，协助用户识别最耗时的单条指令。

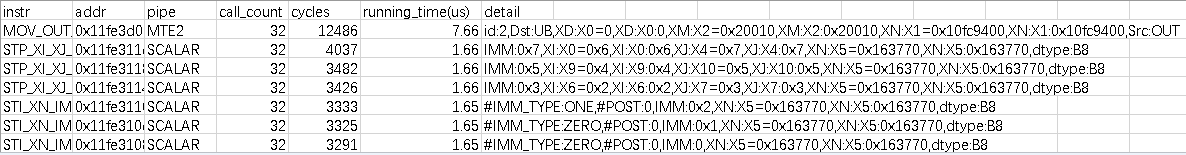

图 2 core*_instr_exe.csv文件

表 2 字段说明

字段名	字段解释
instr	代码指令名称。
addr	代码指令对应的PC地址。
pipe	PIPE类型，包括指令队列（MTE1/MTE2/MTE3）和计算单元（VEC/CUBE）。
call_count	该指令的调用次数。
cycles	该指令在AI Vector Core/AI Cube Core上执行的cycle总数。
running_time(us)	指令的有效执行时间，单位μs。
detail	指令执行的详细参数，如数据搬运的源/目的地址、长度、步幅等。

可视化数据文件（visualize_data.bin）¶

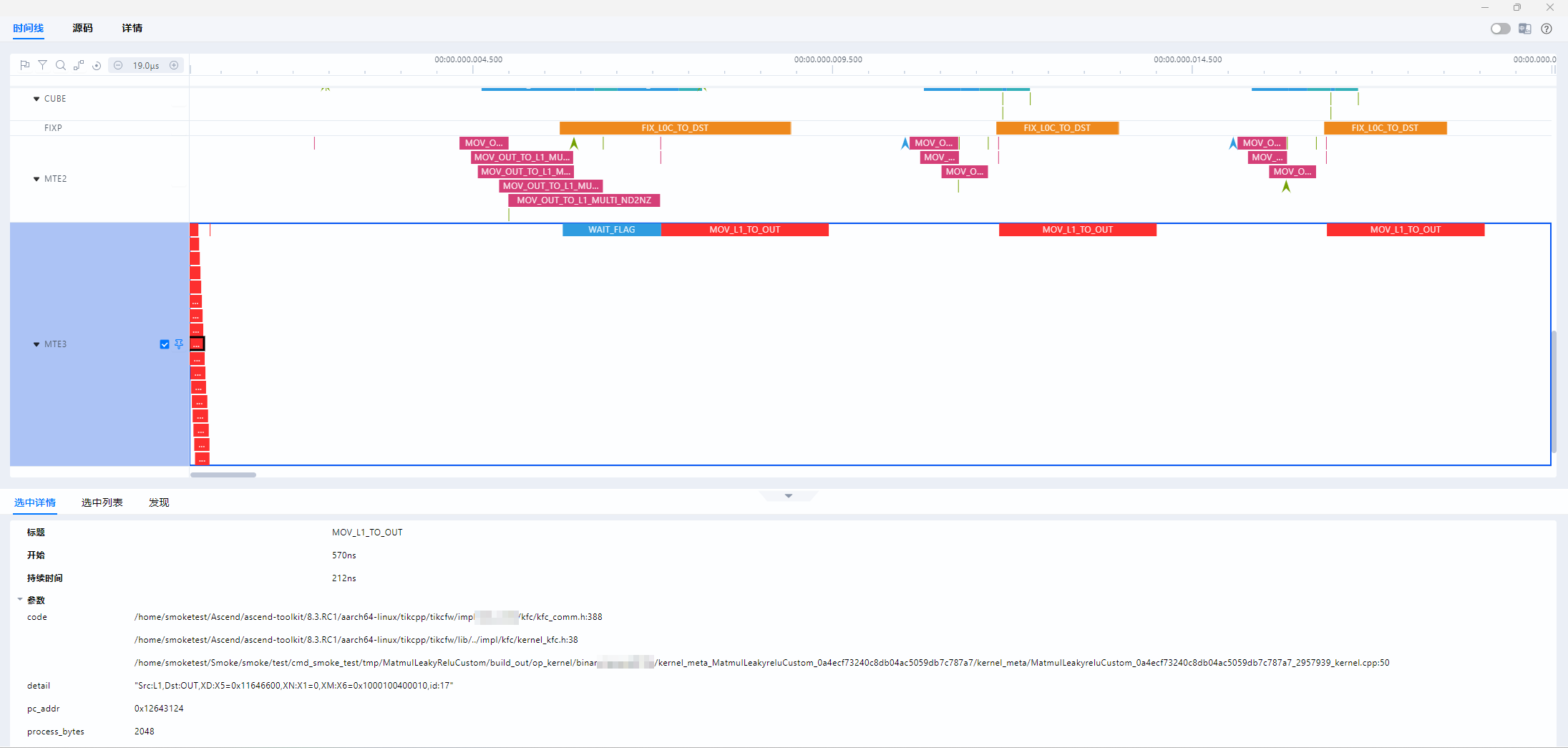

visualize_data.bin文件为仿真性能数据的可视化呈现文件，需导入MindStudio Insight进行查看。导入后可展示以下内容：

功能	说明
指令流水图	以指令维度展示时序关系，并关联调用栈快速定位瓶颈。

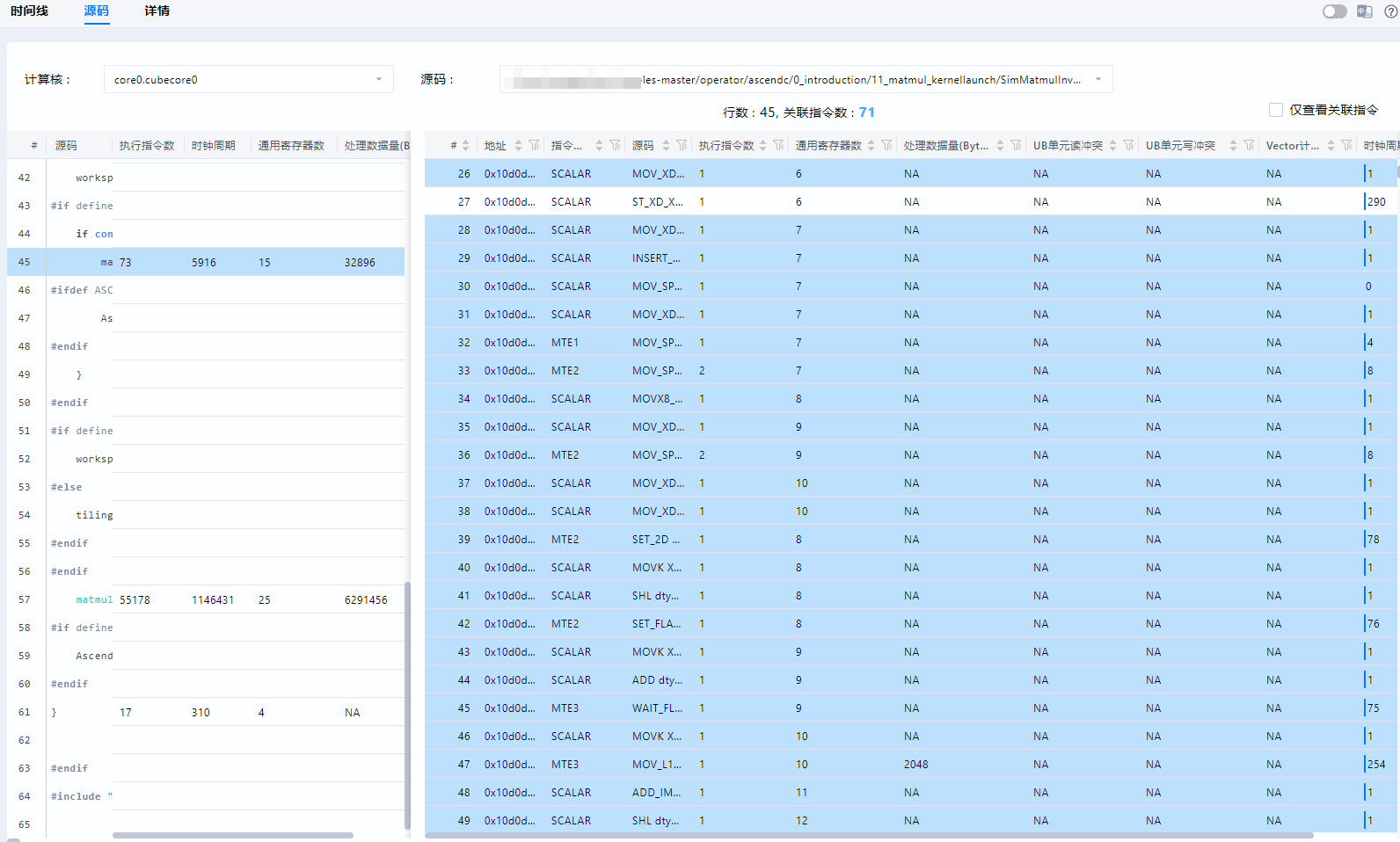

算子代码热点图	展示算子源码与指令集的映射关系及耗时情况，协助识别热点代码。

图 3 算子代码热点图示例

关于MindStudio Insight的导入操作，请参见《MindStudio Insight用户指南》的"导入性能数据"章节。

指令流水图文件（trace.json）¶

trace.json文件为仿真指令流水图的原始数据文件，包括各核的子文件（位于core*.veccore*/或core*.cubecore*/目录下）以及全部核的汇总文件（位于simulator/根目录下）。

trace.json可通过以下两种方式查看：

Chrome浏览器：在Chrome地址栏输入chrome://tracing，将trace.json文件拖入窗口即可查看。

图 4 Chrome浏览器查看指令流水图

使用快捷键（W：放大，S：缩小，A：左移，D：右移）可进行浏览。 - MindStudio Insight：将trace.json导入MindStudio Insight进行可视化呈现，展示内容包括指令流水时序以及各PIPE的执行状态。

说明：

单核的trace.json文件仅展示该核的指令流水。

汇总的trace.json文件展示所有核的指令流水汇总。

若用户仅需关注部分算子性能，可在单核内调用TRACE_START和TRACE_STOP接口，并在编译配置文件中添加-DASCENDC_TRACE_ON，即可生成指定范围内的流水图信息。具体接口参见《Ascend C算子开发接口》中的"算子调测API"。
