泳道绘制¶
1、概述¶

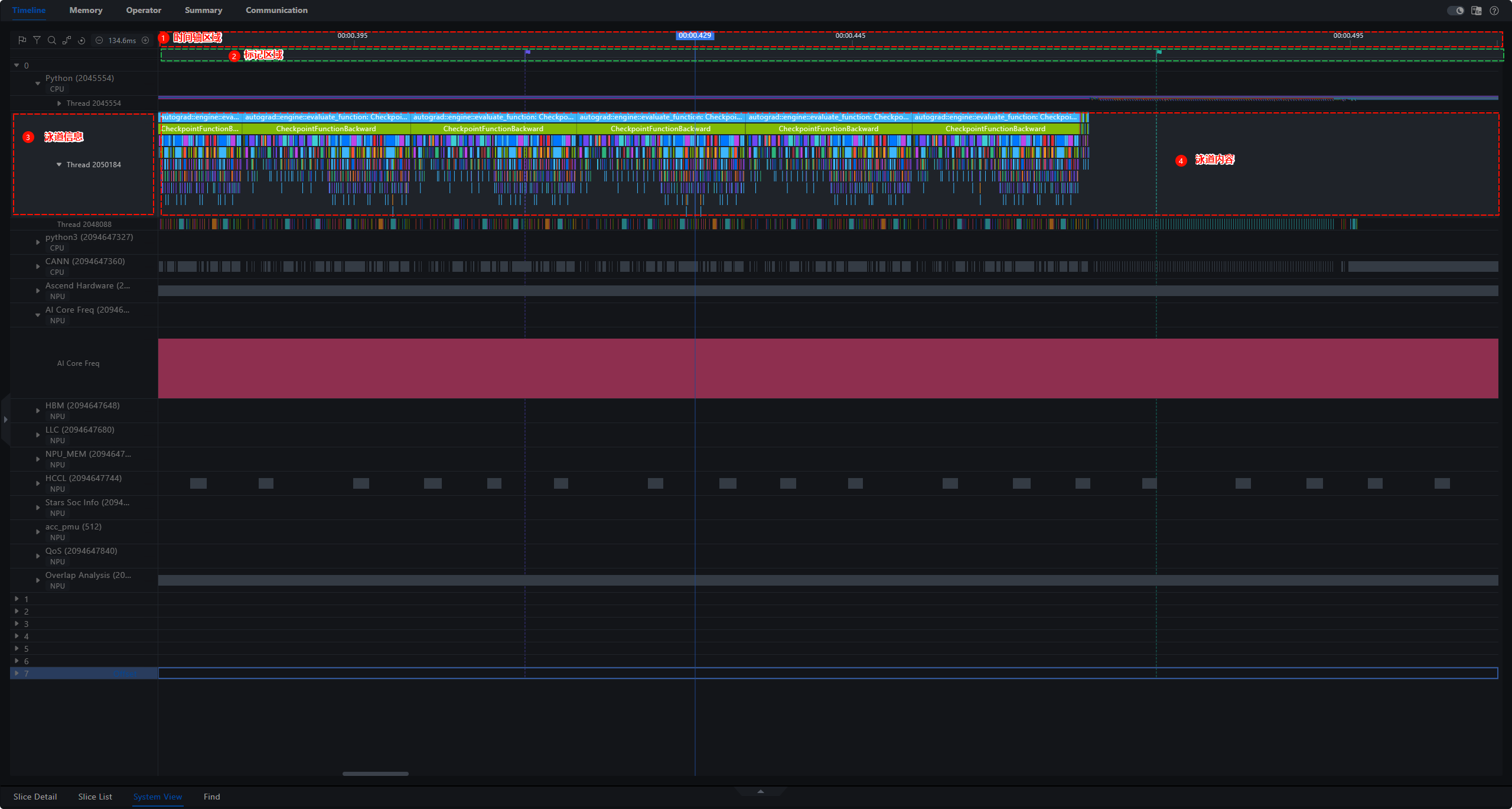

Timeline 中泳道绘制涉及以下几个区域，分别是：
① 时间轴区域、② 标记区域、泳道区域（每条泳道包含 ③ 泳道信息、④ 泳道内容）。

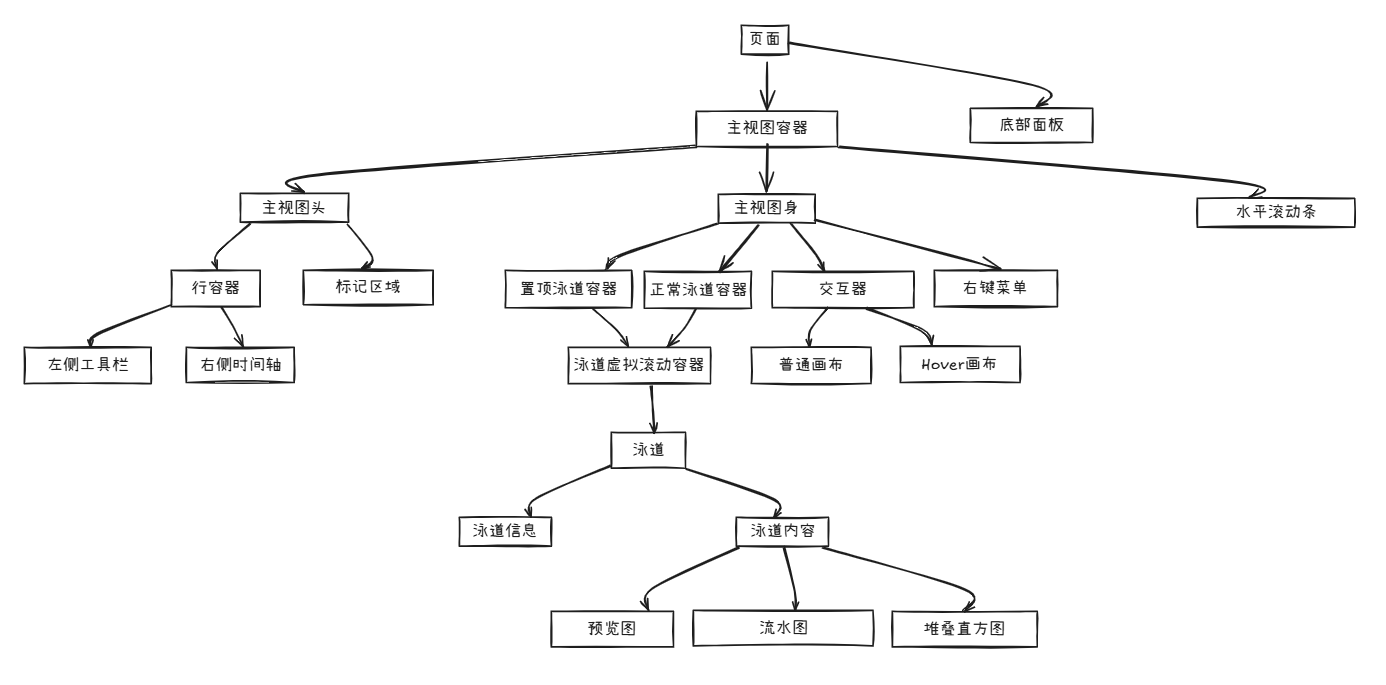

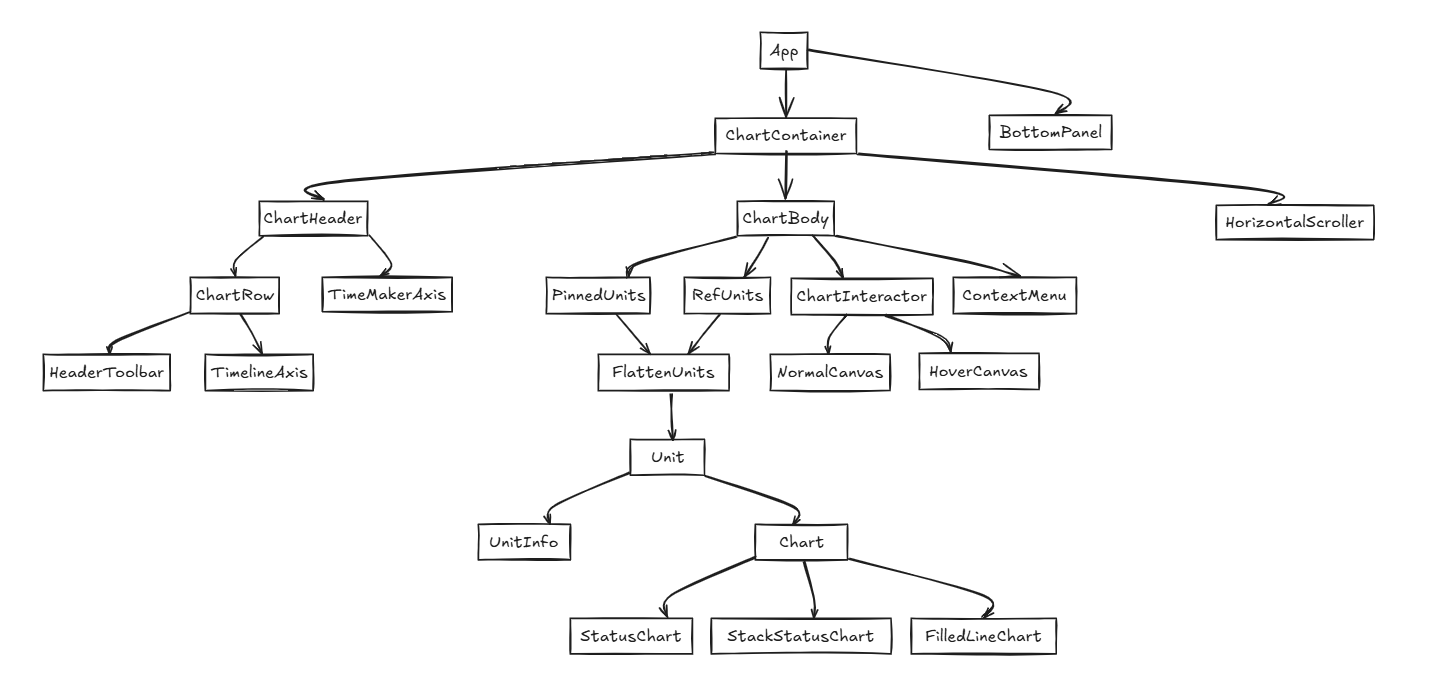

2、组件关系¶
3、时间轴区域¶
组件：
绘制频率： 使用自定义的渲染引擎 renderEngine 持续重绘
绘制内容： 根据 session.domain 中的 _domainStart 和_domainEnd 计算
4、标记（插旗）区域¶
组件：
绘制时机： 依赖以下参数的变化： width（区域宽度）、domainStart、domainEnd、 session.timelineMarker.refreshTrigger（触发标志）、 session.selectedRange
绘制内容：
- 点击插旗：通过点击绘制的插旗，使用 ref=canvas 的画布绘制
- Hover插旗：鼠标 hover 显示的插旗，使用 ref=flagCursor 的画布绘制
- 插旗虚线：插旗下方连接的虚线，使用 ref=vertical 的画布绘制
5、泳道区域¶
5.1 泳道信息¶
组件：
内容：
- 配置组件
- 置顶组件
- 泳道名称
5.2 泳道内容¶
组件：
5.2.1 泳道类型¶
在 AscendUnit.tsx 中定义了泳道类，以下为每种类型的泳道对应渲染的图表类型，目前使用到的图表类型有三种： StatusChart、StackStatusChart、FilledLineChart
| 泳道类型 | 图表类型 |
|---|---|
| Root | - |
| Card | - |
| Process | StatusChart |
| Thread | StackStatusChart |
| Counter | FilledLineChart |
| Label | - |
5.2.2 数据接口¶
| 接口 | 描述 |
|---|---|
| import/action | 导入文件路径 |
| parse/success | 数据解析成功 |
| unit/threadTracesSummary | 获取线程预览数据 |
| unit/threadTraces | 获取线程数据 |
| unit/counter | 获取直方图数据 |

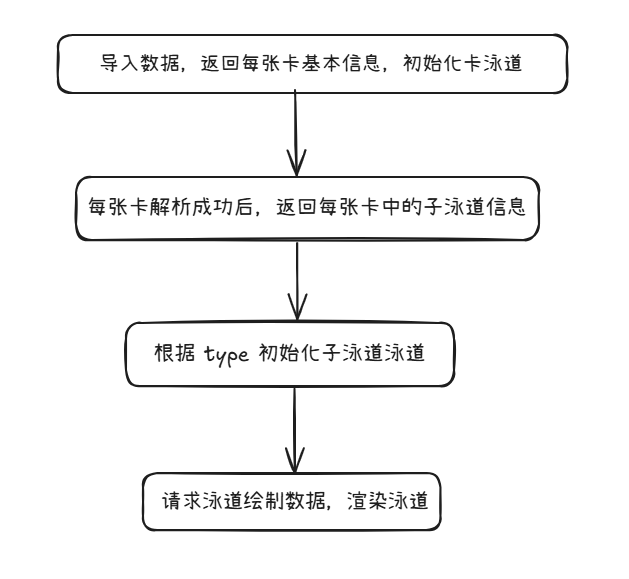

5.2.3 总体流程¶

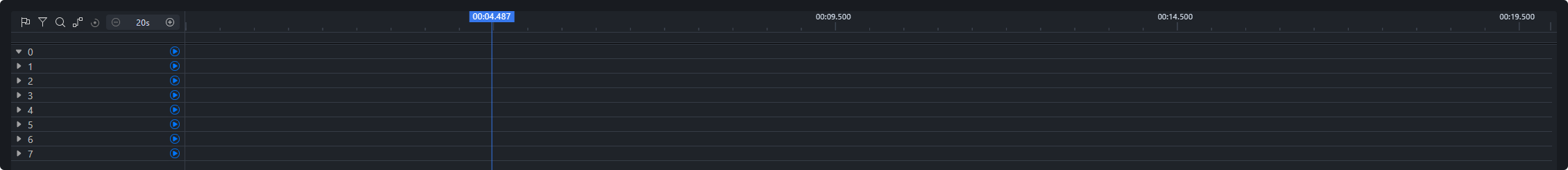

- 导入数据（import/action）：获取到所有卡的基础信息，遍历数据实例化每张卡泳道 new CardUnit，并储存在 session.units 中；

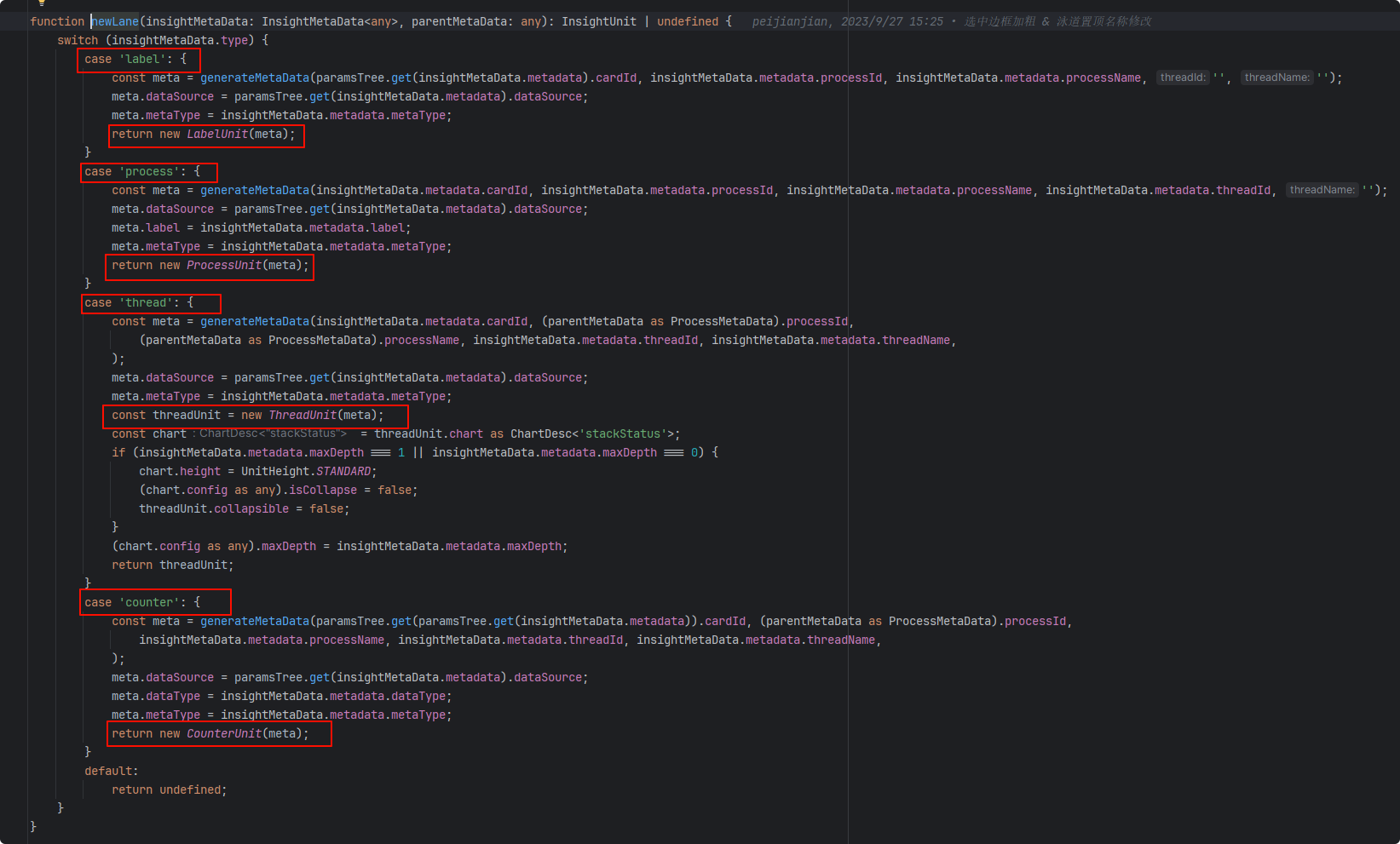

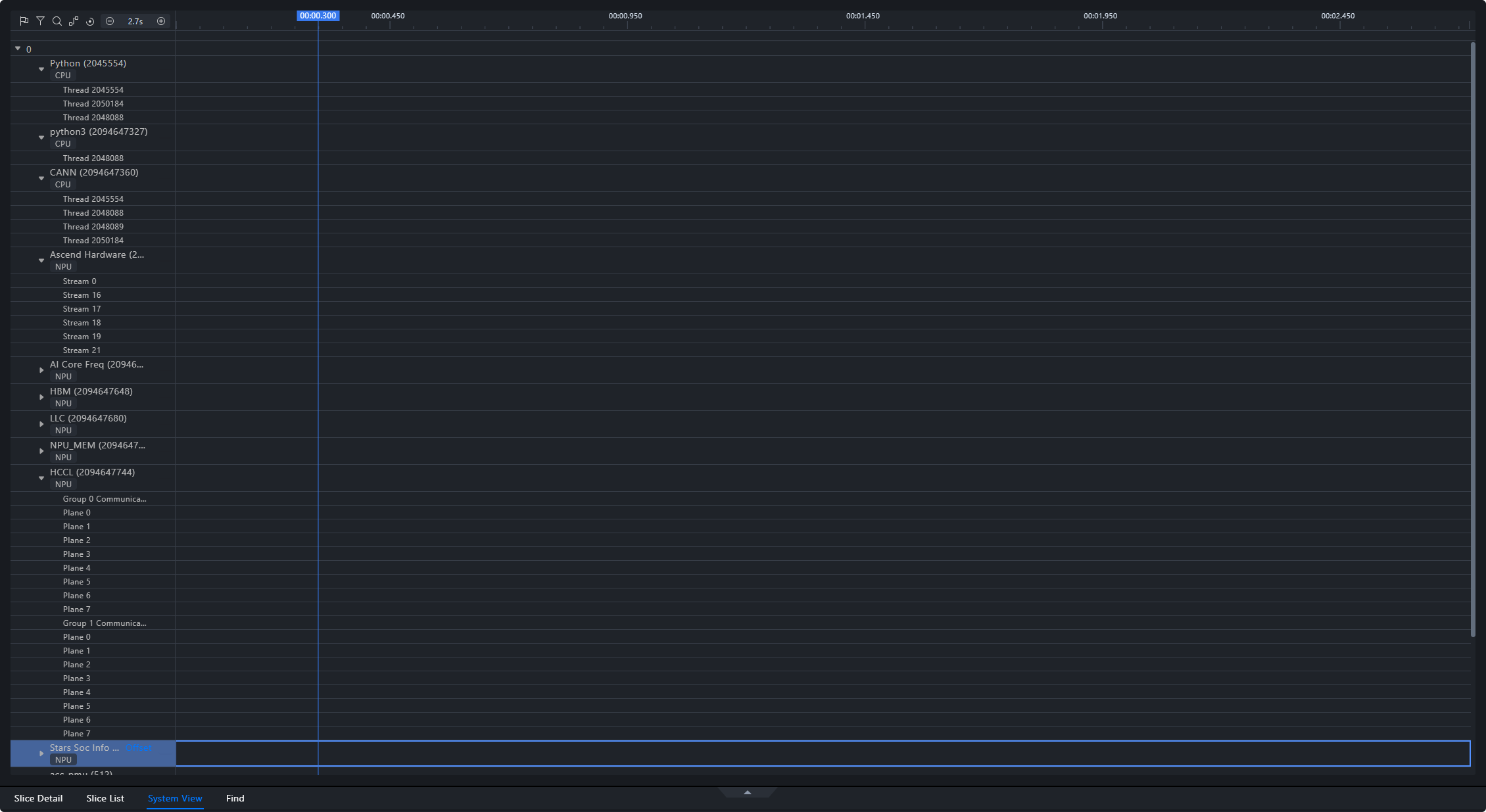

- 单卡解析成功（parse/success）：每张卡解析成功后，后端会返回该卡解析成功的事件，事件中包含该卡的详情数据（如子泳道数据 children、metadata等）。遍历 children，根据数据类型 type 实例化不同类型泳道，并将子泳道补充到 session.units 对应的父泳道中；
- 当展开泳道时，会请求该泳道的内容（绘制）数据，不同泳道使用不同接口：
| 泳道类型 | 接口 | 描述 |
|---|---|---|
| Label 泳道 | - | - |
| Process 泳道 | unit/threadTracesSummary | 获取线程预览数据 |
| Thread 泳道 | unit/threadTraces | 获取线程数据 |
| Counter 泳道 | unit/counter | 获取直方图数据 |
5.3 泳道遮罩¶

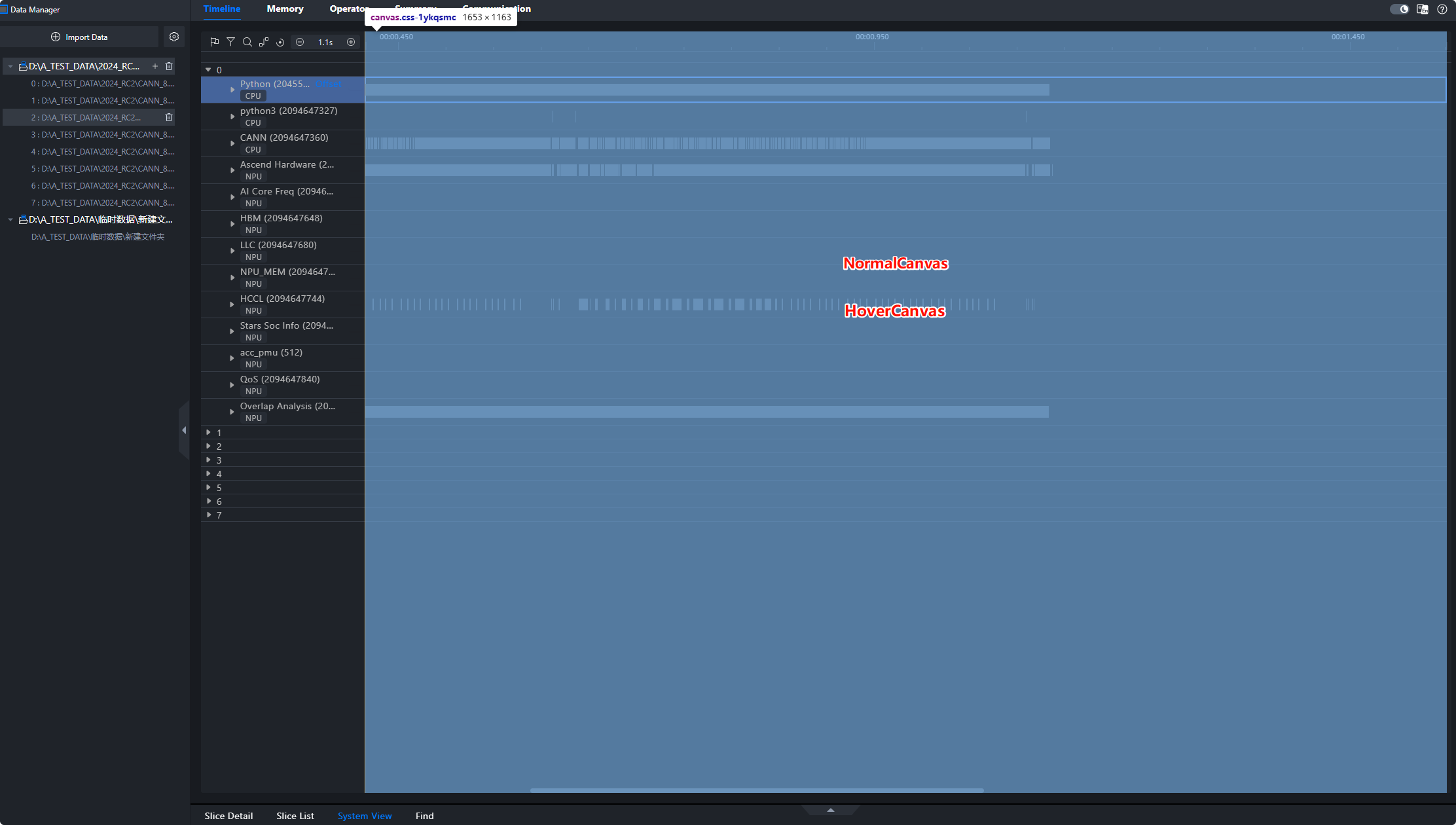

在所有泳道内容区域中，有 NormalCanvas 和 HoverCanvas 两个画布，用于跨泳道内容的绘制，其中 HoverCanvas 用于鼠标移动过程中的所需内容绘制。
这两个画布中定义鼠标事件、键盘事件通过 useImperativeHandle 向外暴露，实际绑定在 ChartContainer 组件上。
6、交互¶
6.1 置顶¶
置顶交互位于泳道信息区，由 UnitInfo 相关组件承载。用户对某条泳道执行置顶后，该泳道需要在滚动或展开其他泳道时保持可见，便于对照其他泳道内容。
开发时需要关注：
- 置顶状态是否与泳道 ID 绑定。
- 父子泳道展开或折叠后，置顶泳道是否仍能正确定位。
- 置顶泳道的数据请求与普通泳道保持一致，不应绕过
unit/threadTracesSummary、unit/threadTraces、unit/counter等接口。
6.2 框选¶
框选用于在图形区域选择一个时间范围。框选范围会影响表格、详情或其他模块联动，相关状态通常与 session.selectedRange 相关。
开发时需要关注：
- 框选开始时间和结束时间是否落在当前
session.domain范围内。 - 框选范围变化后，相关图表是否重新绘制。
- 不同图表类型（
StatusChart、StackStatusChart、FilledLineChart）对框选范围的处理是否一致。
6.3 缩放¶
缩放通过改变时间域范围驱动图形重新绘制。时间轴区域根据 session.domain 中的 _domainStart 和 _domainEnd 计算刻度，泳道内容也需要使用同一时间域完成坐标换算。
开发时需要关注：
- 缩放后时间轴、标记区域、泳道内容使用同一时间域。
- 大数据量场景下避免在每次重绘中重复执行高成本计算。
- 需要重新请求数据时，应优先复用已有缓存或按当前时间范围请求。
6.4 跳转¶
跳转用于定位目标时间点、目标切片或目标算子。跳转后应更新可视区域，并确保目标对象在当前视图范围内可见。
开发时需要关注：
- 跳转目标是否有明确的时间戳或切片 ID。
- 跳转后
domainStart/domainEnd与选中状态是否同步更新。 - 若目标数据尚未加载，需要先触发对应泳道数据请求，再执行定位。
7、开发与验证建议¶
7.1 关键代码入口¶
- 泳道类定义：
modules/timeline/src/insight/units/AscendUnit.tsx - 泳道信息组件：
modules/timeline/src/components/ChartContainer/Units/UnitInfo.tsx - 图表类型：
StatusChart、StackStatusChart、FilledLineChart - 数据缓存：
modules/timeline/src/cache/simplecache.ts
具体路径随代码演进可能调整，维护本文时需以仓库源码为准。
7.2 新增泳道开发步骤¶
- 在泳道定义中补充新的 Unit 类型和必要元数据。
- 明确新泳道使用的图表类型。
- 后端补充或复用数据接口。
- 前端在展开泳道时触发对应数据请求。
- 验证置顶、框选、缩放、hover、跳转等交互是否受影响。
7.3 验证方法¶
- 导入包含 Timeline 数据的 TEXT 或 DB 数据。
- 展开 Card、Process、Thread、Counter 等不同类型泳道。
- 验证
import/action、parse/success、unit/threadTracesSummary、unit/threadTraces、unit/counter的请求链路。 - 验证置顶、框选、缩放、跳转、hover 是否正常。
