Memory部分设计文档¶
1. 文档目标与范围¶
本文说明 Memory 页面前后端的数据流、主要视图、数据来源和查询能力，面向需要维护内存调优、对比和筛选能力的开发者。
- 支持 TEXT 与 DB 两类数据场景。
- 支持动态图、静态图和组件级视图。
- 文档中的截图仅辅助说明，关键数据来源与 handler 以正文和源码为准。
2. Memory前端逻辑¶

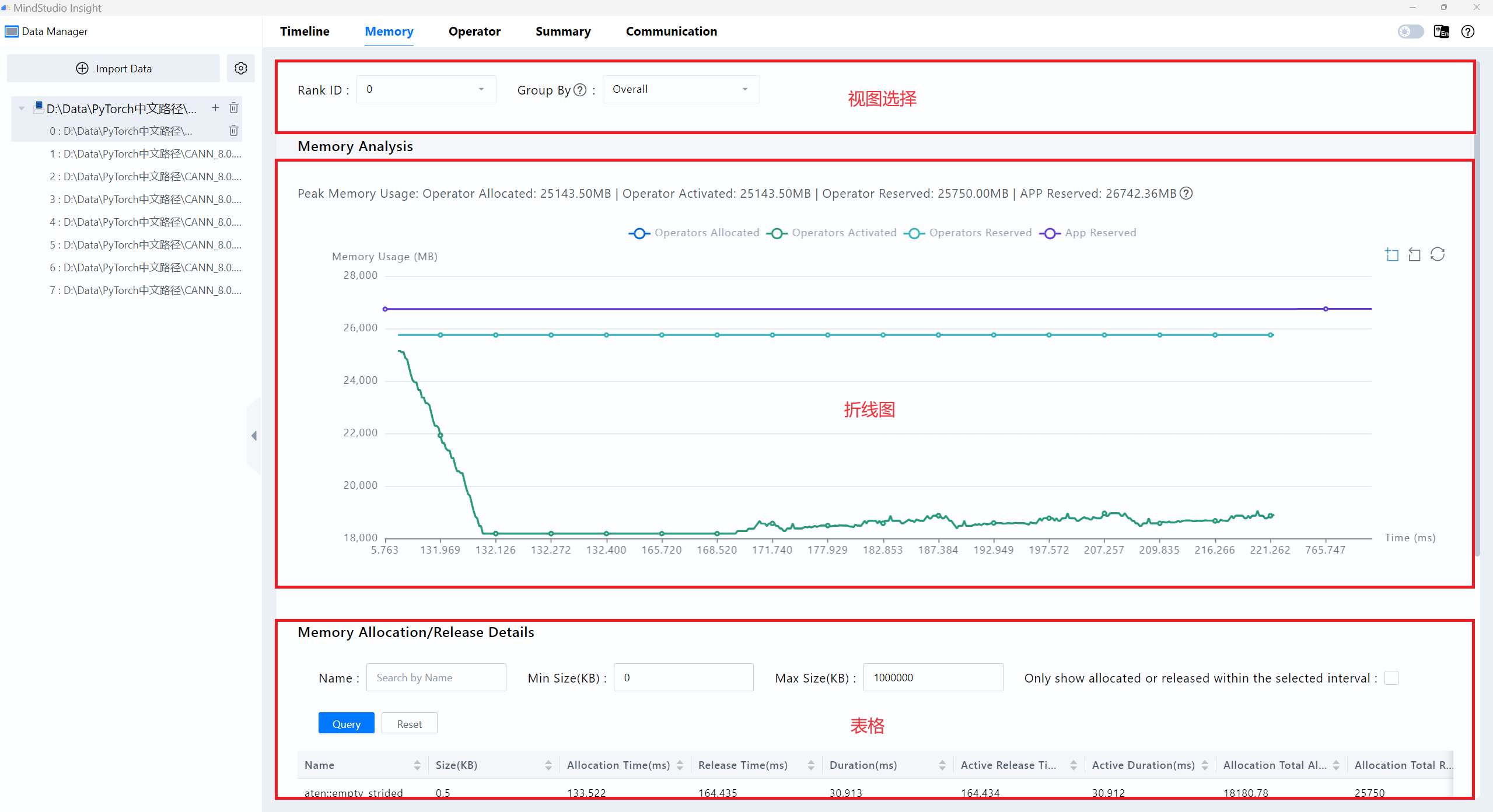

Memory 界面主要由三部分组成：视图选择、折线图和表格。
- 视图选择：选择
rankId、分组方式；DB 场景下还可选择hostName。 - 折线图：展示内存随时间变化的趋势，动态图与静态图的图表数量不同，但使用相同的数据组织方式。
- 表格：展示 CSV/DB 对应的明细数据，支持名称、size 等条件筛选；组件视图不支持查询。
相关界面示意：

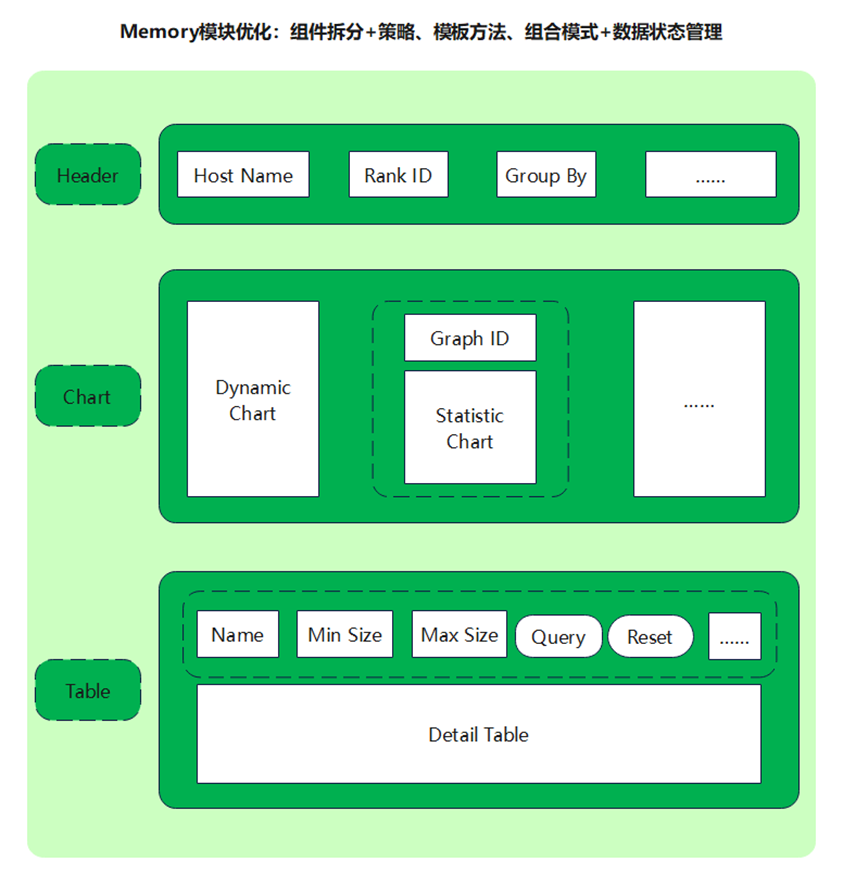

Memory界面优化主要思路

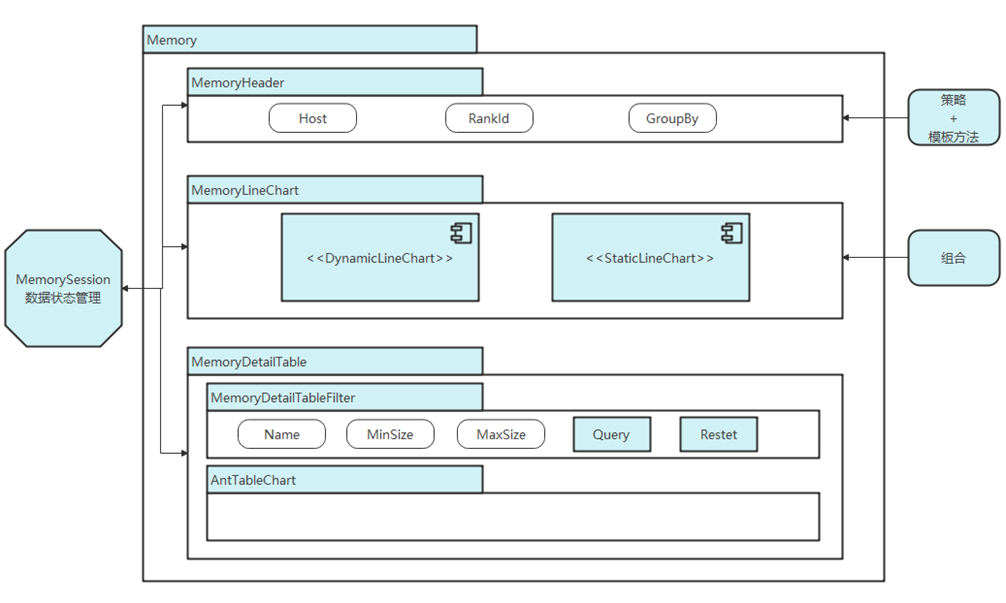

Memory界面主体架构

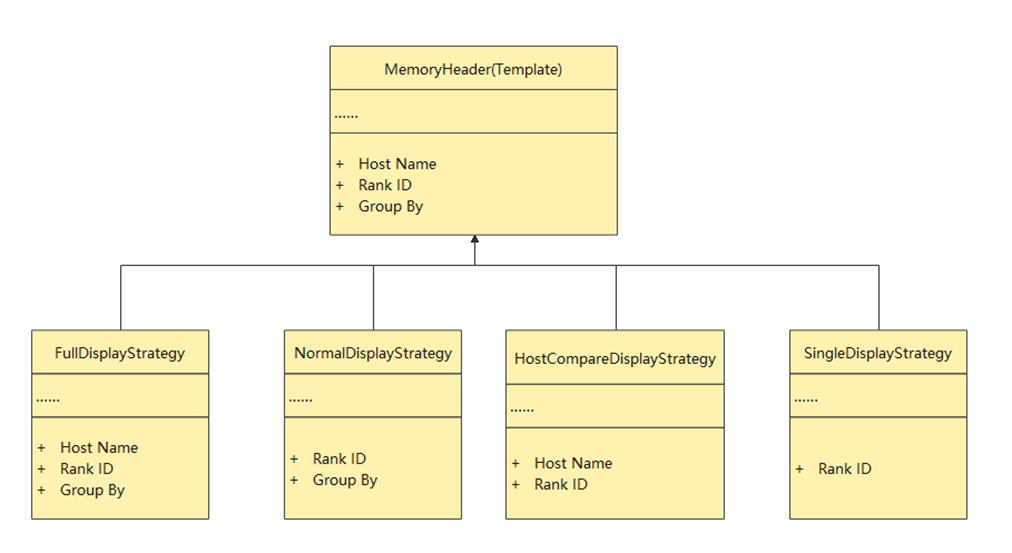

Memory界面Header具体实现

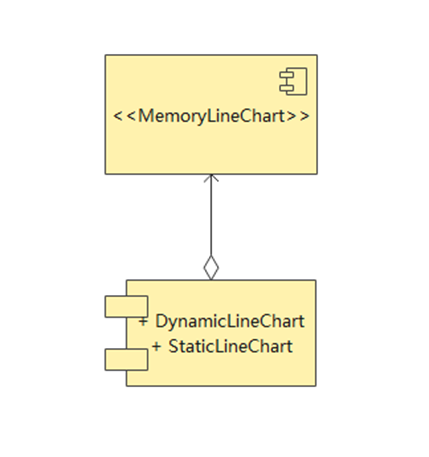

Memory界面折线图具体实现

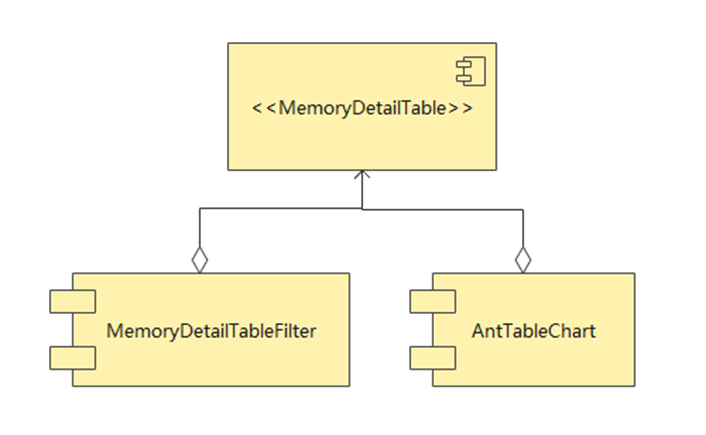

Memory界面底部表格具体实现
3. Memory界面后端代码逻辑¶
3.1 文件解析¶
MindStudio Insight 的文件解析入口是 ImportActionHandler。不同数据格式会调用不同解析器：
- TEXT：
Memory::MemoryParse::Instance().Parse() - DB：
FullDb::FullDbParser::Instance().Parse()

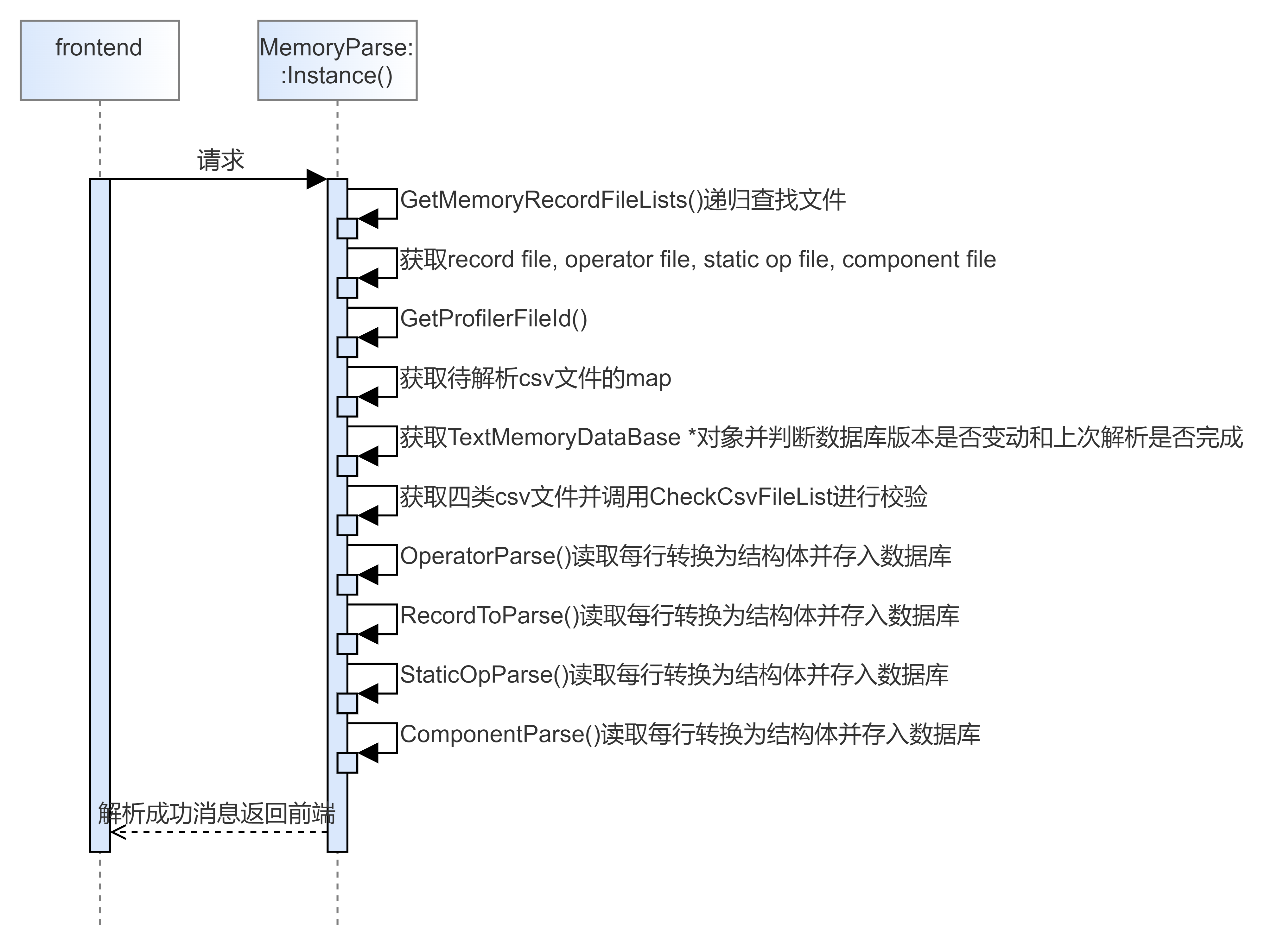

TEXT 文件解析顺序图
TEXT 格式解析后会写入数据库；DB 格式解析基本保持原样。
3.2 数据查询¶
查询请求从前端发起后，经后端 handler 和 database 层返回结果：

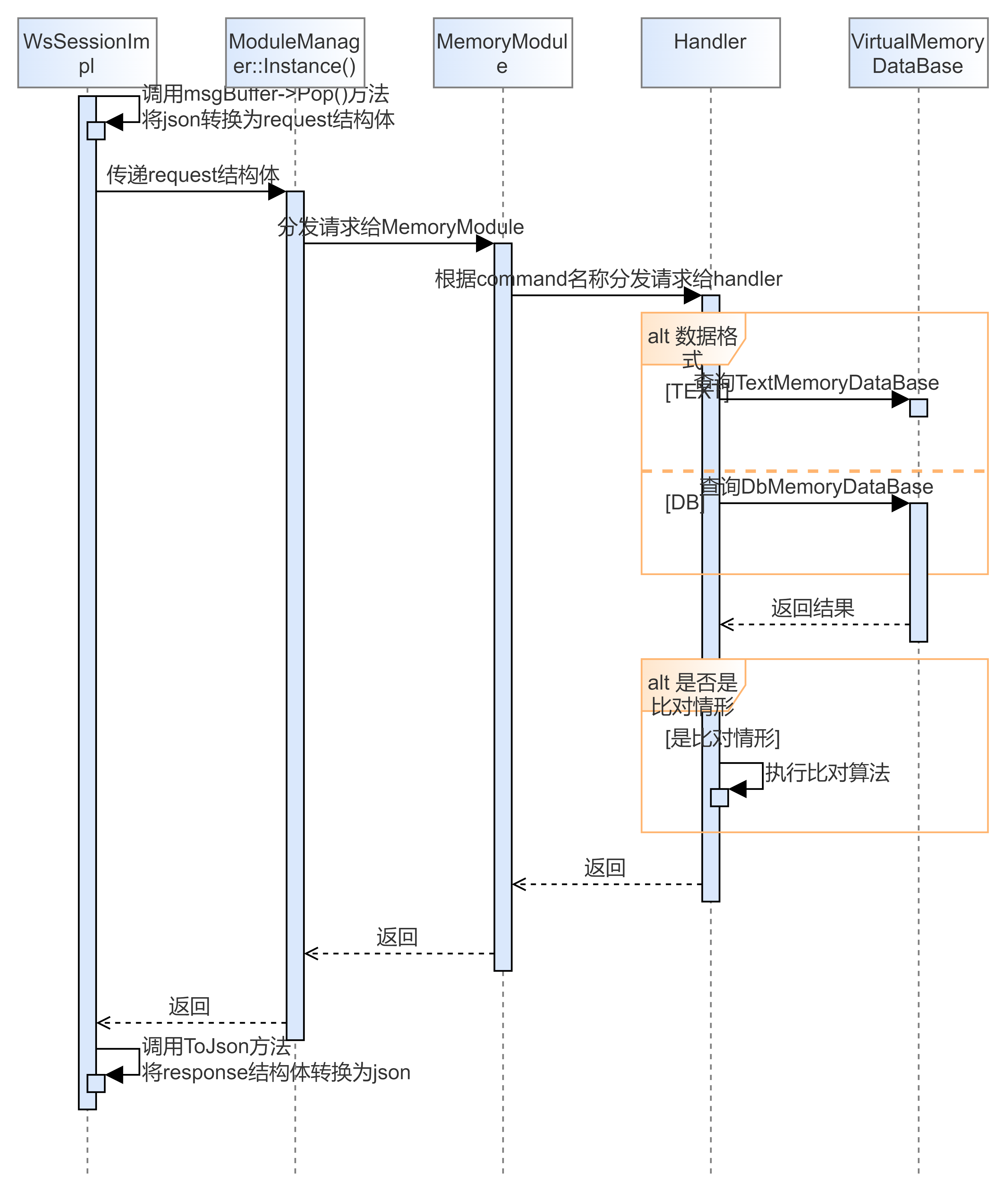

数据查询顺序图
server/src/modules/memory/protocol：负责 JSON 与 request/response 结构体转换。server/src/modules/memory/database：负责查询TextMemoryDataBase和DbMemoryDataBase。server/src/modules/memory/handler：负责具体业务查询和比对逻辑。
当前文档中可确认支持的 handler 包括：
QueryMemoryOperatorHandler：动态图表格QueryMemoryStaticOperatorListHandler：静态图表格QueryMemoryViewHandler：动态图折线图QueryMemoryStaticOperatorGraphHandler：静态图折线图QueryMemoryComponentHandler：组件级表格
3.3 说明¶
TinyMock 仅作为内部接口查看工具的补充，不应作为文档唯一来源。若需补充具体请求字段，应优先以源码中的 protocol 定义和测试样例为准。
4. 业务流程¶
Memory业务流程图
4.1 视图选择¶
视图选择部分可以在下拉框中选择 rankId 和分组方式；DB 格式数据还可以选择 hostName。hostName 与 rankId 的组合可定位单卡。
分组方式包括：
- 全局
- 流
- 组件
4.2 数据来源¶
- 动态图：折线图来自
memory_record.csv，表格来自operator_memory.csv。 - 静态图：折线图来自
memory_record.csv和static_op_mem.csv，表格来自static_op_mem.csv。 - 组件视图：折线图来自
memory_record.csv，表格来自npu_module_mem.csv。
4.3 折线图¶
图例由 std::vector<std::string> legends 表示，折线由 std::vector<std::vector<std::string>> lines 表示。lines[index] 对应一条横坐标位置的完整数据，和 legends 的顺序一一对应。
4.4 表格与筛选¶
表格支持：
- 名称模糊查询
- size 上下界筛选
- 时间范围框选联动
- 排序

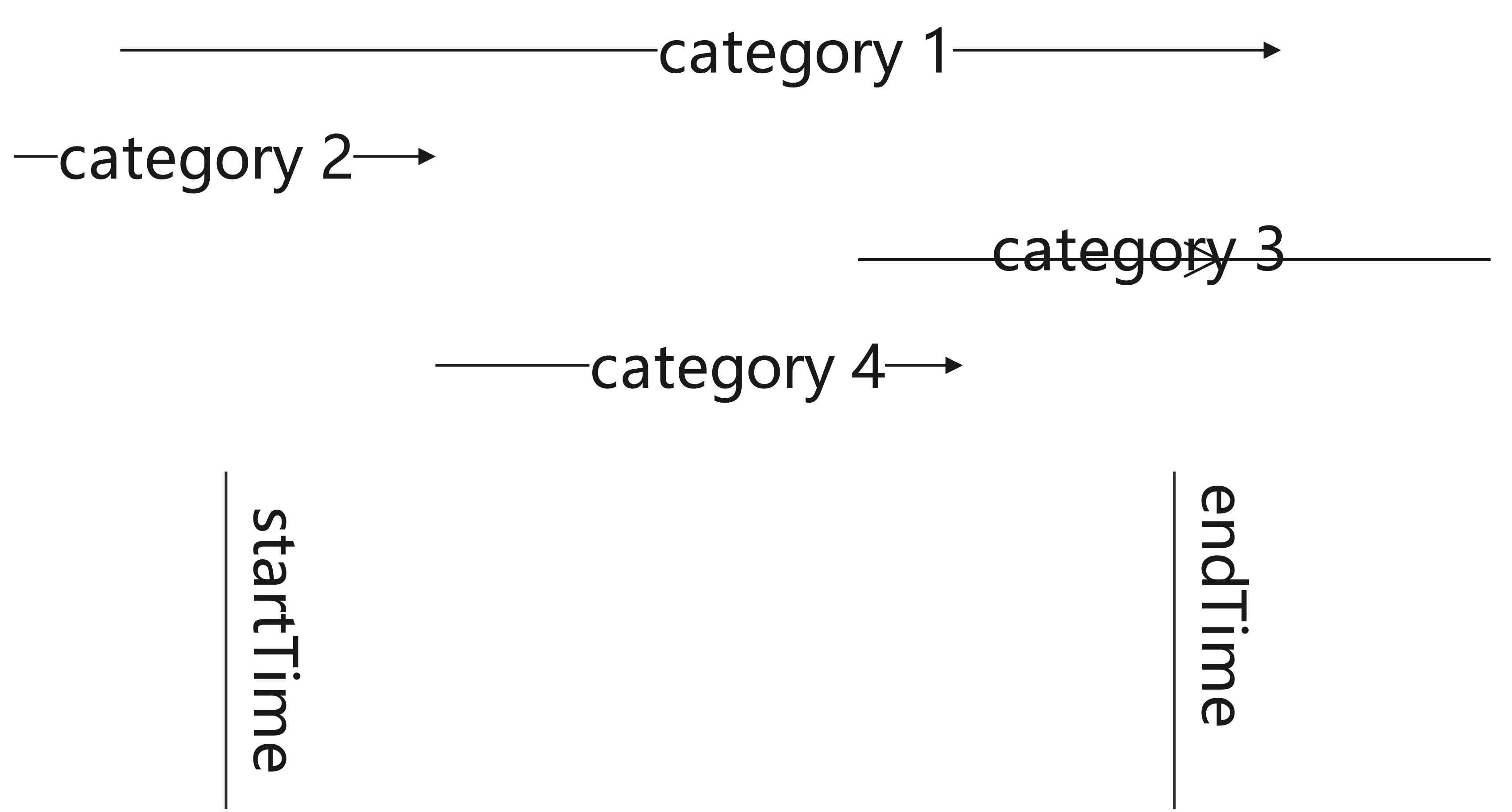

动态图框选后展示时间范围；静态图对应 node index 范围。勾选“Only show allocated or released within the selected interval”后，仅显示选中区间内申请或释放相关的算子。
4.5 对比功能¶

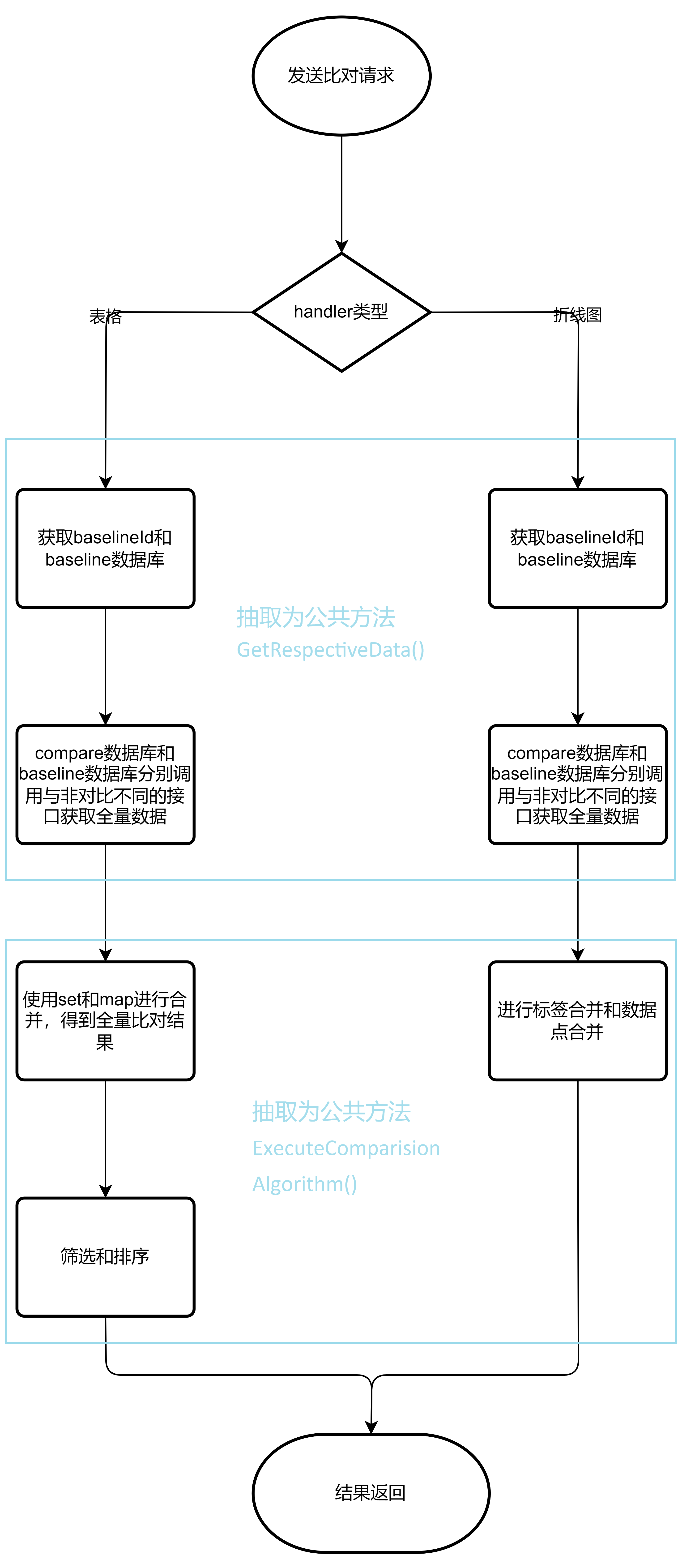

文档中的对比功能截图保留为参考：
具体比对算法、字段语义与异常处理，以 QueryMemory*Handler 的源码和测试为准。
5. 验证方法¶
- 导入 TEXT 和 DB 数据，检查视图选择、折线图和表格是否可用。
- 验证名称、size、框选、排序和对比功能是否符合预期。
- 验证动态图、静态图和组件视图是否使用对应数据源。
- 对新增字段或筛选项，先更新 parser / database / handler，再同步前端列配置和文案。
