MindStudio26.0.0精度调试特性分析与设计说明书¶
| 所属SIG组: | mstt-sig |
| 落入版本: | MindStudio26.0.0 |
| 设计人员: | wangchao |
| 日期: | 2026.1.20 |
Copyright © 2026 MindStudio Community
您对"本文档"的复制，使用，修改及分发受知识共享（Creative Commons）署名—相同方式共享4.0国际公共许可协议（以下简称"CC BY-SA 4.0"）的约束。 为了方便用户理解，您可以通过访问https://creativecommons.org/licenses/by-sa/4.0/了解CC BY-SA 4.0的概要 （但不是替代）。 CC BY-SA 4.0的完整协议内容您可以访问如下网址获取：https://creativecommons.org/licenses/by-sa/4.0/legalcode。
改版记录
| 日期 | 修订版本 | 修订描述 | 作者 | 审核 |
|---|---|---|---|---|
| 2026.1.20 | 26.0.0 | 设计说明书 | wangchao | xxx |
1.特性概述¶
为了满足当今飞速发展的深度神经网络对芯片算力的需求, 华为公司于 2018 年推出了昇腾系列 AI 处理器。随着AI领域高速发展，新的网络/算子层出不穷，需要基于昇腾芯片不断开发/优化算子。 由于算子本身是一个数学表达的公式化，其支持各种不同维度的数据，在算子实现后不可能遍历所有输入输出，故而存在bug未被发现。而大模型中会有成千上万的不同输入的算子被使用，导致单算子的功能问题变成网络精度的问题。与此同时，算子融合也可能存在功能问题最终影响网络精度。精度调试就是AI领域的功能调试。 同时，由于低精度在AI中频繁使用（基于能效和性能考虑），而各个不同的AI芯片有着自己的低精度表达设计，这些差异最终也可能影响网络的精度结果。同时，在大模型中，可能存在数据累积导致超出精度表达能力，需要通过自动混合精度对计算过程中的溢出进行处理，而大模型的到来，使得自动混合精度的压力进一步加大。 精度调试工具主要是保证AI模型在昇腾芯片上能达到正常的精度预期。为了达到该目的，存在多种方法，本文主要针对这些方法的实现进行阐述。
⦁ 辅助AI模型从其他加速芯片迁移到昇腾芯片时出现的功能性问题的定位。由于AI模型不同于应用软件业务流程，在迁移场景下，我们一般以迁移前的模型为标杆，然后，将迁移前后的AI模型各个节点进行比对，从而发现引入问题的位置。
⦁ 精度异常问题检测及修复。算子结果溢出会可能会导致精度异常，故而，精度调试工具需要检测溢出情况。对于溢出发生后，通过自动混合精度模块将溢出问题修复。 精度调试从功能角度主要分为 溢出检测（修复） 和 精度定界 两个完全不同的功能域。
针对溢出检测（修复），主要将昇腾芯片中溢出的检测能力对外暴露，并集成到框架中，屏蔽框架使用的差异；同时，考虑到昇腾芯片本身与其他加速芯片的能力差异（主要是数据表达能力差异），溢出的修复方面需要加强，在大模型下，低精度的表达相较于单机的模型更容易产生溢出，从而对于自动精度补偿有了更高的要求。 针对精度定界，依据现有发现的问题，主要存在算子实现问题，整网问题 和 累积误差问题。针对算子实现问题，需要了解对应模型的算子组成，此时不需要关心算子在模型中的上下游关系；针对整网问题，本质上是CANN软件栈在调度算子时，为了优化整体性能，在做融合等处理时产生的问题；针对累积误差问题，本身是由于昇腾芯片硬件对于数值的表达能力与其他品牌加速器差异遇到鲁棒性较差的模型导致的问题。现有精度定界的工具中，仅能解决前两个问题，累积误差问题本身是整个系统中长期可能存在的问题，需要模型可解释性提升才能根本性解决。 针对算子实现问题和整网问题 的定位，其本质是需要了解模型的组成，然后将模型拆分成节点以及节点的关联 等更细粒度，通过分析节点以及节点的前后依赖行为，找到模型内部具体的问题点。
1.1范围¶
精度定界（整网问题定界）
在现有AI领域中，存在推理和训练两大场景，其使用的框架存在较大差异，故而模型的表达存在较大差异。由于模型的表达存在较大差异，故而导致模型功能问题定界工具存在较大差异，但是，整体上离不开如下功能组件：模型表达，数据分析（比较），功能问题定界。通过数据的分析识别问题点，然后通过功能问题定界找到引发问题的初始节点，在这一过程中，需要识别不同的模型表达。其整体架构如下所示：

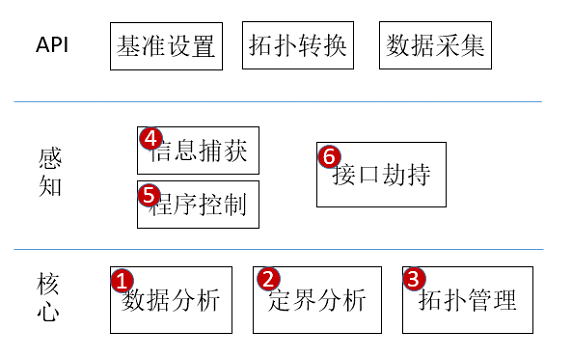

工具内部能力说明：
- 数据分析：基于比对算法识别存在精度问题的节点/边
- 定界分析：基于拓扑结构，定位首个问题的节点
- 拓扑管理：内置基础数据结构，基于收集的信息，构造节点拓扑关系，并支持分析标杆和目标的拓扑识别比对节点。（API中的接口都是为了维护拓扑）
- 信息捕获：收集拓扑信息和节点值信息
- 程序控制：通过子进程控制和接口劫持，实现调试控制，比如：暂停，运行等。（程序功能无影响）
- 接口劫持：主要有2个任务：a.实现工具嵌入流程;b.在训练流程中固定输入
1.2特性需求列表¶
特性需求列表
| 需求编号 | 需求名称 | 特性描述 |
|---|---|---|
| 1 | 精度调试工具msprobe训练&通用能力增强 | MD5实时差异分析dump、比对结果高亮优化、monitor归一重构 |
| 2 | 【强化学习】强化学习训推一致性定位解决方案 | 支持verl训推一致性场景下的训练推理数据比对，支持fsdp，megatron后端 |
| 3 | 推理场景基础能力覆盖支持 | 支持mindie，vllm，sglang基础能力覆盖支持 |
| 4 | 【训推】数据解析&可视化分析能力增强 | 可视化分析支持训练数据趋势分析 |
2.需求场景分析¶
2.1特性需求来源与价值概述¶
【精度工具链】通过实时差异分析、多后端一致性验证、推理引擎覆盖和可视化增强，提升模型精度调试效率和训推可靠性保障能力。
2.2特性场景分析¶
主要支持以下场景：
- 精度调试工具msprobe训练&通用能力增强：MD5实时差异分析dump、比对结果高亮优化、monitor归一重构
- 【强化学习】强化学习训推一致性定位解决方案：支持verl训推一致性场景下的训练推理数据比对，支持fsdp，megatron后端
- 推理场景基础能力覆盖支持：支持mindie，vllm，sglang基础能力覆盖支持
- 【训推】数据解析&可视化分析能力增强：可视化分析支持训练数据趋势分析
4.精度调试工具msProbe训练&通用能力增强¶
4.1设计思路¶
该特性需要支持以下几个子场景能力：
- md5实时差异分析dump
- 比对结果指标高亮优化
4.2约束条件¶
暂不涉及
4.3详细实现（从用户入口的模块级别或进程级别消息序列图）¶
- md5实时差异分析dump
需求背景： 在NPU上进行模型训练过程中，确定性计算问题是常见挑战。现有msProbe工具支持MD5 dump功能进行整网输出一致性检查， 但缺乏实时自动化分析能力，导致针对不稳定复现的数据，无法第一现场实施数据采集。本需求旨在通过继承实时监测与差异 分析，快速捕获MD5不一致的真实数据。
需求描述及实现方案： 提前预置一份模型的MD5数据，工具支持再次采集模型数据时，可以提前通过预置的MD5数据，判断本次任务中每个tensor与预置 MD5数据的差异。识别到差异节点后，进行真实数据dump
4.4DFX属性设计¶
4.4.1性能设计¶
调测类特性，对性能影响不敏感，不涉及
4.6.7 安全设计¶
4.6.7.1 安全设计确认¶
